ADI亚德诺_LTC1144_产品介绍

ADI亚德诺 LTC1144 产品介绍

2026-03-09 0次

特性

宽工作电源电压范围：2V 至 18V

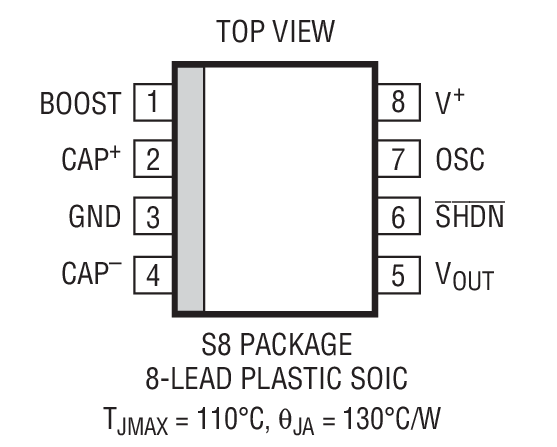

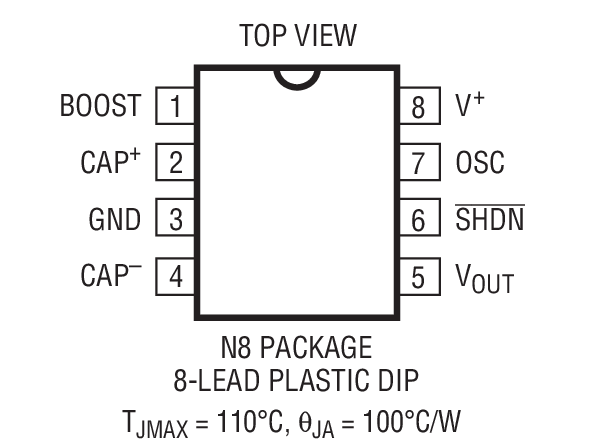

BOOST 引脚 (引脚 1) 用于较高的开关频率

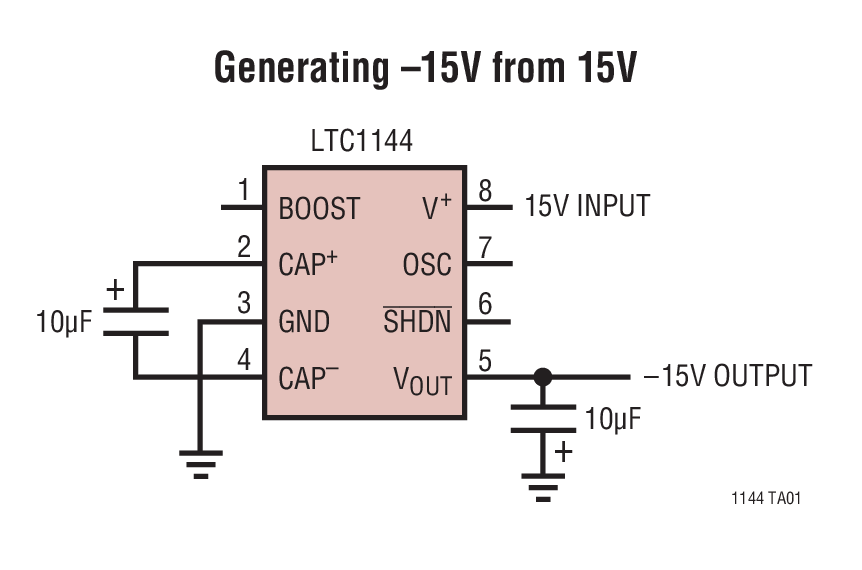

15V 至 -15V 电源的简单转换

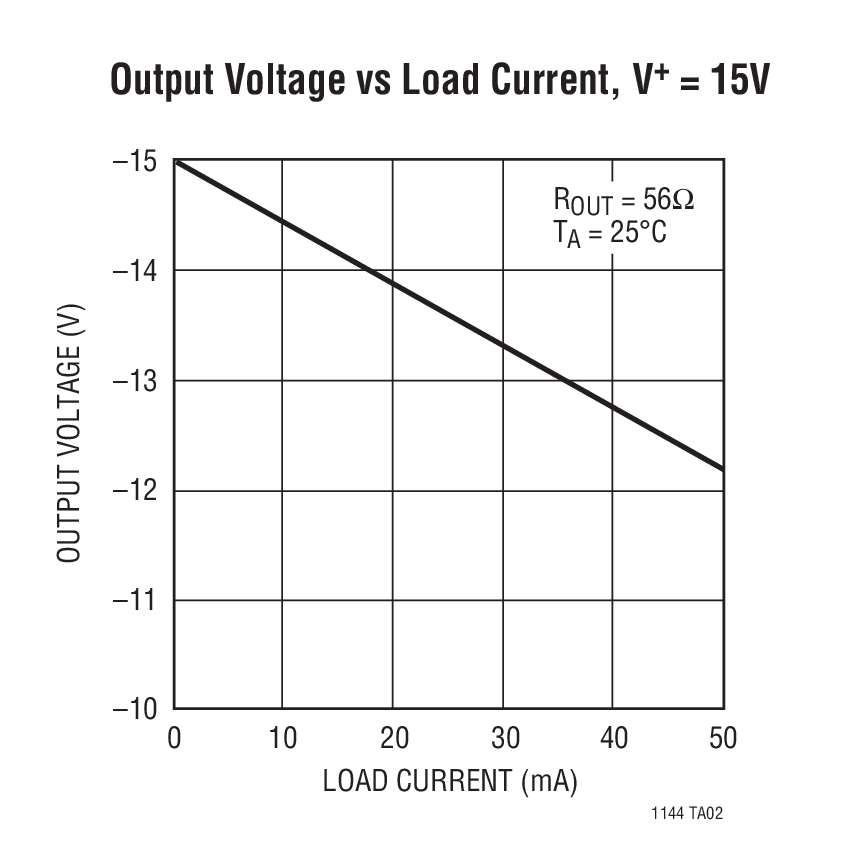

低输出电阻：120Ω (最大值)
利用 SHDN 引脚将停机模式电源电流减小至 8μA
开路电压转换效率：99.9% (典型值)
电源转换效率：93% (典型值)
简单易用

产品详情和应用

LTC^®1144是一款单芯片CMOS开关电容电压转换器。它在2V至18V的输入范围内执行从正到负的电源电压转换，从而产生–2V至–18V的互补输出电压。仅需两个非关键的外部电容即可提供充电泵和电荷储存器功能。

该转换器有一个内部振荡器，它可以被外部时钟过驱或在连接到电容器时减慢速度。该振荡器在无负载时以10kHz频率运行。此外，如果将BOOST引脚连接至V⁺，则还可获得音频频段之外的更高频率。SHDN引脚将电源电流减小至8μA，可在转换器不用时节省功耗。

LTC1144包含一个内部振荡器、二分频、电压电平移位器和4个功率MOSFET。一个特殊的逻辑电路将防止功率N沟道开关基板接通。

应用

转换15V至±15V电源
低成本负电源
数据采集系统
LTC1044或7660的高压升级版本
分压和倍压
汽车应用
带壁式适配器/充电器的电池系统
