ADI亚德诺 LTC3854 产品介绍

2026-03-09 0次

特性

宽工作 V_IN 范围：4.5V 至 38V
R_SENSE 或 DCR 电流检测
在整个温度范围内提供了 ±1% 0.8V 基准准确度
400kHz 开关频率
双路 N 沟道 MOSFET 同步驱动器
非常低压差操作：97% 占空比
给预偏置输出提供启动电压
可调输出电压软起动
具输出电流折返限制功能 (在软起动期间停用)
输出过压保护
用于外部栅极驱动的 5V LDO
OPTI-LOOP^® 补偿较大限度地减小 C_OUT
低停机 I_Q：15μA

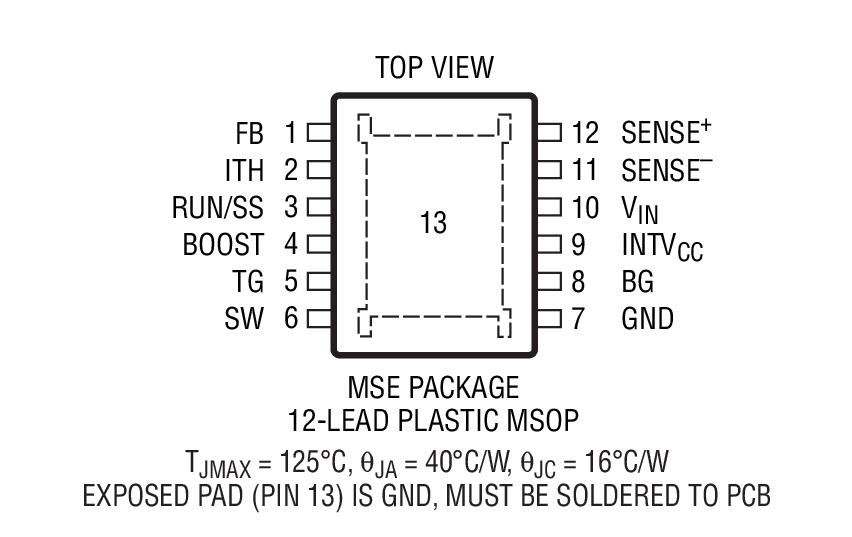

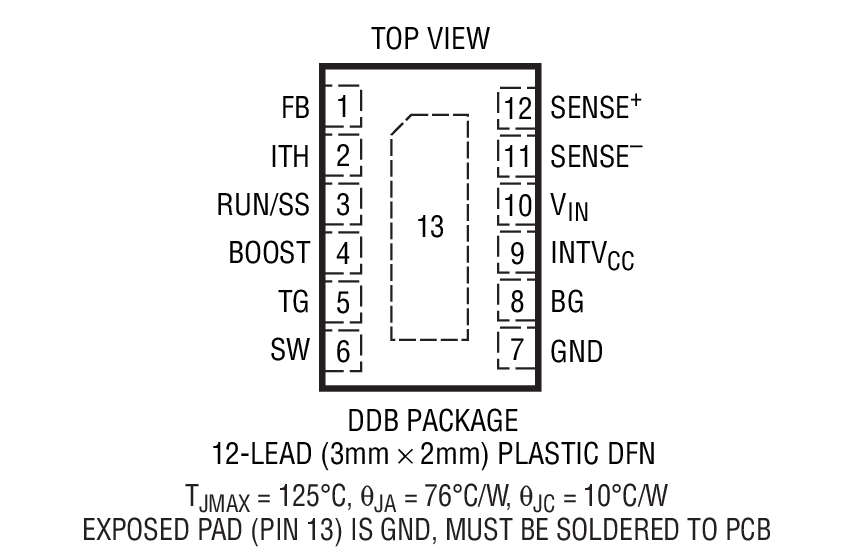

纤巧的 12 引脚 2mm x 3mm 耐热性能增强型 DFN 和 MSOP 封装

产品详情和应用

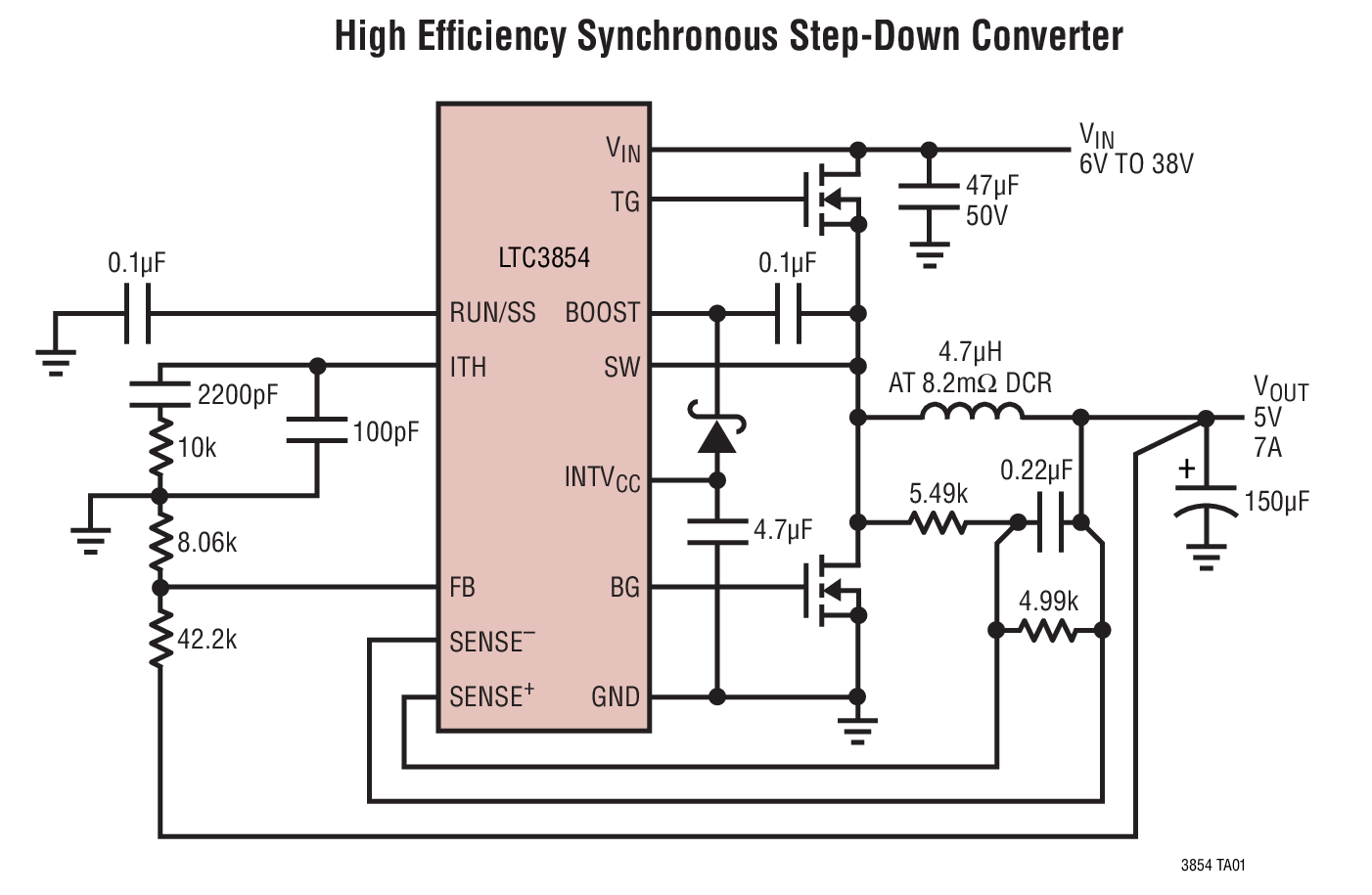

LTC^®3854 是一款高性能同步降压型开关 DC/DC 控制器，用于驱动一个全 N 沟道同步功率 MOSFET 级。

LTC3854 采用一种 400kHz 恒定频率电流模式架构。LTC3854 可在 4.5V 至 38V (绝对最大值为 40V) 的输入电压范围内运作，并在 0.8V 至 5.5V 的范围内调节输出电压。

RUN/SS 引脚提供了软起动和启用功能。OPTI-LOOP 补偿的运用使得能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。在短路情况下，电流折返功能将限制 MOSFET 的热耗散。在软起动期间，电流折返功能被停用。

LTC3854 具有一个 75ns 的最小接通时间，从而使其非常适合于高降压比。内置强大的 MOSFET 驱动器允许采用高功率外部 MOSFET，以产生高达 20A 的输出电流。

应用

汽车系统
电信系统
工业设备
分布式 DC 电源系统
