ADI亚德诺 LT8642S 产品介绍

2026-03-09 0次

特性

Silent Switcher^®2 架构

可在任何 PCB 上实现超低 EMI 发射
消除了 PCB 布局敏感性
内部旁路电容器可降低发射的 EMI
可选的扩频调制功能

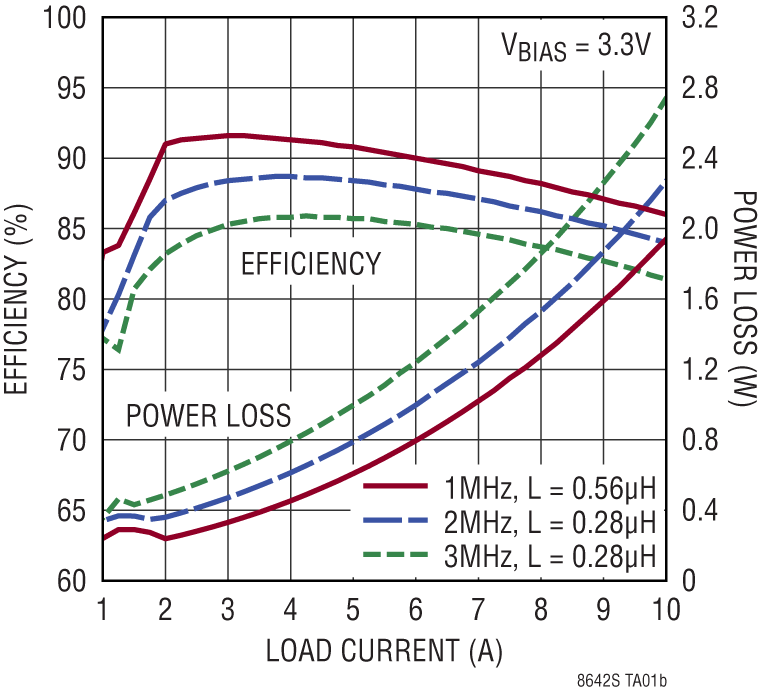

在高频下具有高效率

在 1MHz，12V_IN 至 3.3V_OUT 范围内效率高达 96%
在 2MHz，12V_IN 至 3.3V_OUT 范围内效率高达 95%

宽输入电压范围：2.8V 至 18V

10A 输出电流

外部补偿：超快瞬态响应和分流

低静态电源 Burst Mode^® 操作

将 12V_IN 调节到 1.2V_OUT 时 IQ 为 240µA
输出纹波 < 10mV_P-P

快速最短开关接通时间：25ns

在所有条件下均具有低压降：1A 时为 50mV

强制连续模式

可调并且可同步：200kHz 至 3MHz

输出软启动和电源正常

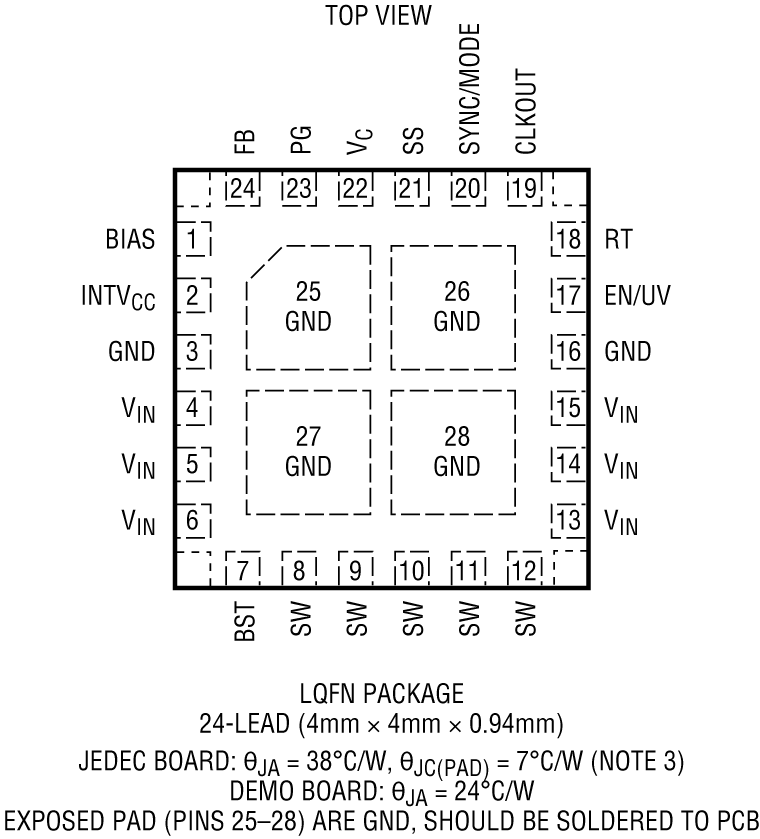

小型 24 引脚 4mm × 4mm LQFN 封装

产品详情和应用

LT^®8642S 同步降压稳压器采用第二代 Silent Switcher 架构，较大限度地降低了 EMI 发射，同时在高开关频率下实现了高效率。这包括集成旁路电容器以优化所有内部快速电流环路，并通过消除布局敏感性轻松实现宣称的 EMI 性能。这一性能使得 LT8642S 非常适用于对噪声敏感的应用和环境。

即使在高开关频率下，快速、清洁、低过冲开关边缘也能实现高效操作，从而实现小巧的解决方案总体尺寸。具有 25ns 最短接通时间的峰值电流模式控制即使在高开关频率下也能实现高的降压比。通过 V_C 引脚进行外部补偿，可在高开关频率下实现快速瞬态响应。V_C 引脚还支持分流，使用 CLKOUT 引脚可将其他稳压器与 LT8642S 同步。

Burst Mode 操作可实现低待机电流消耗，强制连续模式可在整个输出负载范围内控制频率谐波，扩频操作可进一步降低 EMI 发射。可以通过 SS 引脚访问软启动和跟踪功能，并可以使用 EN/UV 引脚设置精确的输入电压 UVLO 阈值。

应用

服务器电源应用
通用降压
