特性

• 有源钳位、峰值电流模式正激PWM控制器
• UVLO下具有20µA启动电流
• 4.5V至36V供电范围(MAX17599)
• 可编程输入欠压锁定
• 可编程输入过压保护
• 可编程开关频率：100kHz至1MHz
• 开关频率可同步至1.2MHz
• 可编程频率抖动，用于低EMI扩频模式
• 可编程死区时间
• 可调整软启动
• 可编程斜率补偿
• 快速逐周期峰值电流限制，40ns典型传输延时
• 70ns内部前沿检流屏蔽
• 打嗝式输出短路保护
• 软停止控制钳位电容放电
• 负电流限制用于抑制钳位开关电容和变压器的反向电流
• 3mm x 3mm、16引脚TQFN无铅封装

产品详情和应用

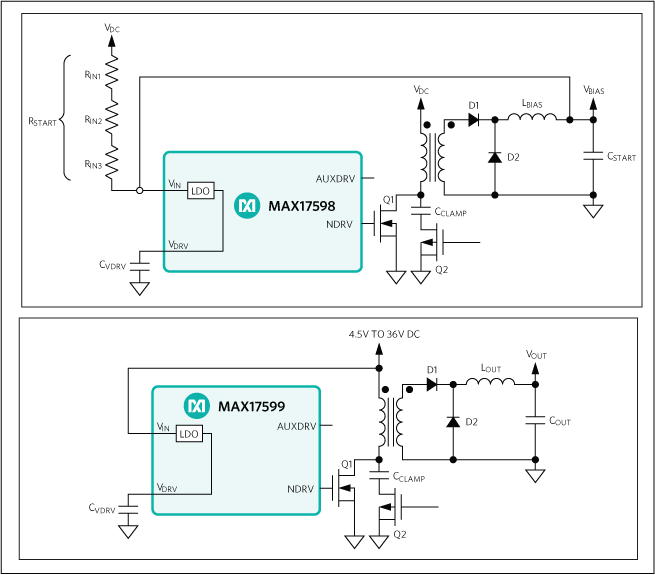

MAX17598/MAX17599为低I_Q、有源钳位电流模式PWM控制器，包含宽输入范围、隔离/非隔离正激转换器设计所需的全部电路，理想用于工业电源设计。MAX17598适合通用输入电源(整流后的85V AC至265V AC)或电信电源(-36V DC至-72V DC)设计；MAX17599优化用于低压工业电源(4.5V DC至30V DC)。

器件包含一路AUX驱动器，驱动辅助MOSFET (钳位开关)，用于构建正激转换器的有效钳位变压器复位拓扑。这种复位技术拥有几项优势，其中包括：减小开关的电压应力、由于允许更大的磁通量变化而减小了变压器尺寸、由于去除了缓冲电路而提高工作效率。可编程AUX与主驱动器之间的死区时间，允许用作零点切换(ZVS)。

使用±5%外部电阻设置开关频率，范围从100kHz至1MHz。可优化选择磁性滤波元件，提供紧凑、低成本的隔离/非隔离电源设计。对于EMI敏感应用，IC提供集成的可编程频率抖动电路，工作在低EMI扩频模式。

EN/UVLO输入允许用户精确地在所要求的输入电压下启动电源，确保电压跌落时系统处于正常状态；该引脚同时也用作开启/关闭控制引脚。输入过压保护(OVI)确保在输入电压超过最大门限时关闭转换器。

可通过SS引脚设定软启动时间，抑制浪涌电流。打嗝式限流保护大幅降低故障条件下的功耗。器件关闭时，软停止电路为钳位电容提供安全放电，并允许控制器在适当的控制方式下重启。此外，检流电路中的负电流限制帮助限制动态工作条件下的钳位开关电流。

在噪声敏感应用中，SYNC可用于同步多个转换器，使其工作在相同的外部时钟频率。高温故障可触发进入热关断模式，提供可靠的器件保护。IC采用16引脚、0.5mm引脚间距的TQFN封装。

应用

• 工业电源
• 隔离电池充电器
• 服务器及嵌入式计算
• 电信及数据通信电源
