ADI亚德诺 LT3380 产品介绍

2026-03-09 0次

特性

四路 I²C 可调高效率降压型 DC/DC 转换器：2.5A、2.5A、1.5A、1.5A
三个 300mA LDO 稳压器（两个可调）
独立的使能引脚复用或 I²C 排序
可编程自动关断控制
警告和故障

IRQ 引脚和 IRQ 状态寄存器
电源正常引脚和状态寄存器
150°C T_J 工作温度 (LT3380H)
动态电压缩放
可选 2.25MHz 或 1.12MHz 开关频率
12µA 待机电流

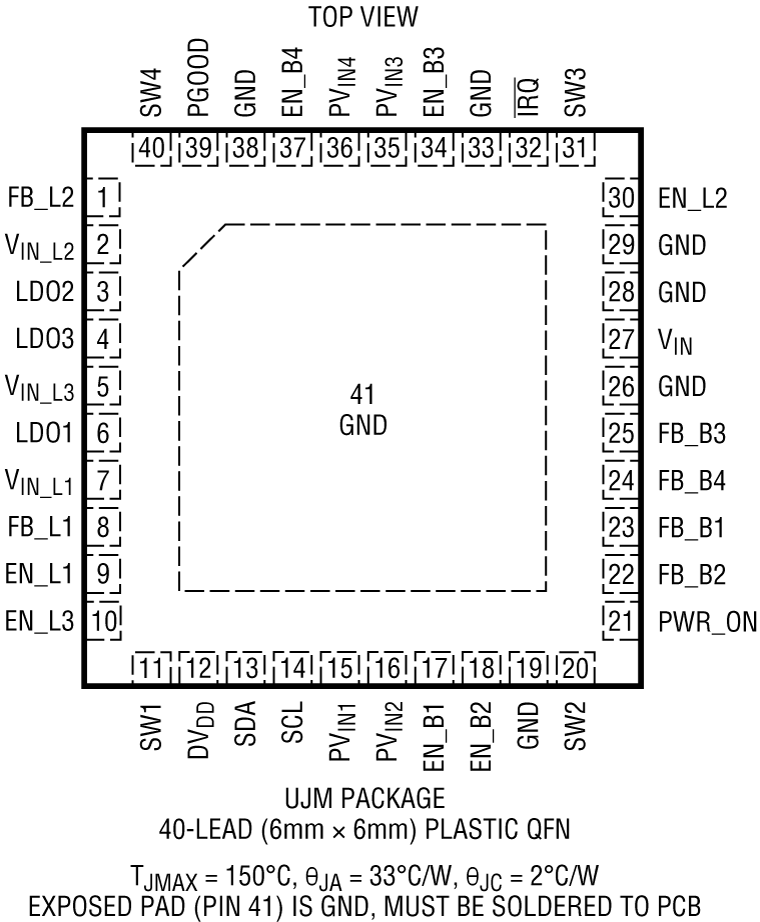

侧面可湿性 40 引脚 6 mm × 6 mm QFN 封装

产品详情和应用

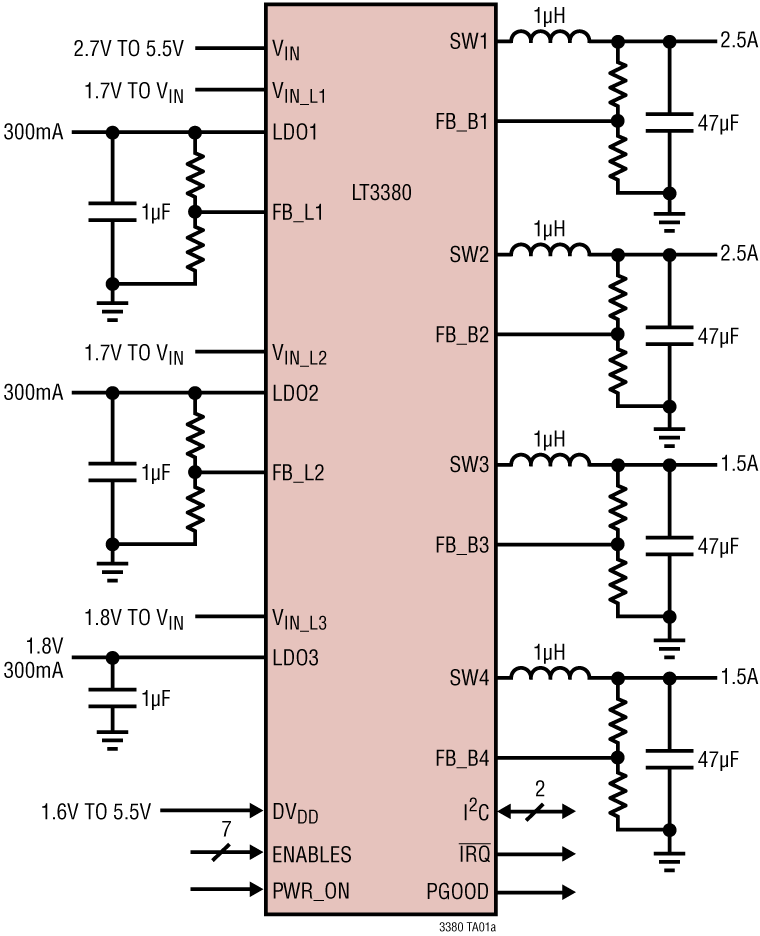

LT3380是一种完整的电源管理解决方案，用于基于高级便携式应用程序处理器的系统。该器件包含四个用于内核、存储器、I/O和片上系统(SoC)供电轨的同步降压DC/DC转换器和三个用于低噪声模拟电源的300mA LDO稳压器。I²C串行端口可用于控制稳压器使能、关断时序、输出电压电平、动态电压调整、工作模式和状态报告。

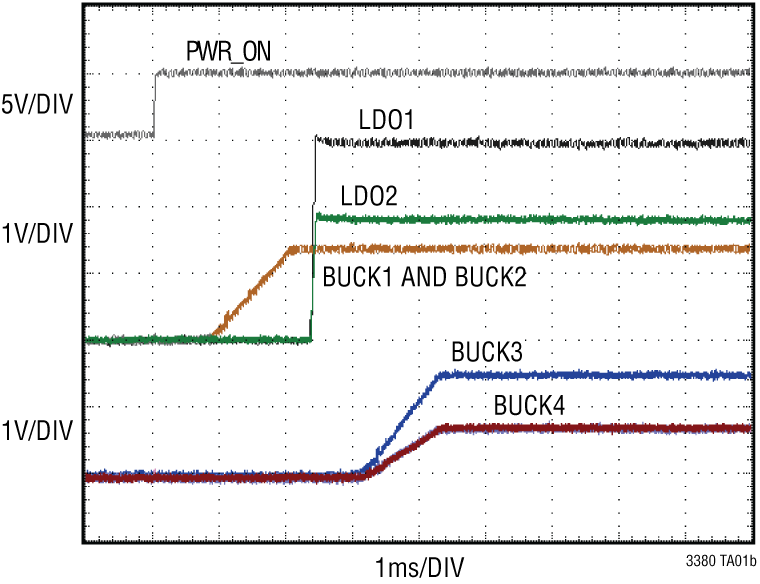

按照所需顺序将输出连接到使能引脚或通过I²C端口，可对稳压器启动进行时序控制。可在使用I²C命令寄存器选择的四个时隙中的一个对LT3380输出进行关断时序控制。

该器件采用40引脚6mm × 6mm QFN封装，并带有可湿翼以进行光学检查。

应用

汽车
工业
通信
通用多通道电源
