ADI亚德诺_LT3970_产品介绍

ADI亚德诺 LT3970 产品介绍

2026-03-09 0次

特性

低纹波 Burst Mode^® 运行
- 12 V_IN 至 3.3V_OUT 时 2.5µA I_Q
- 输出纹波 < 5mV_P-P
宽输入电压范围：工作电压为 4.2V 至 40V
可调开关频率：200kHz 至 2.2MHz
集成升压和环流二极管
350 mA 输出电流
固定输出电压：
- 3.3V, 3.42V, 5V
- 12V_IN时 1.8μA I_Q

精确的 1V 使能引脚阈值
低关断电流：I_Q = 0.7μA
内部检测限制环流二极管电流
电源正常标记
输出电压：1.21V 至 25V
内部补偿

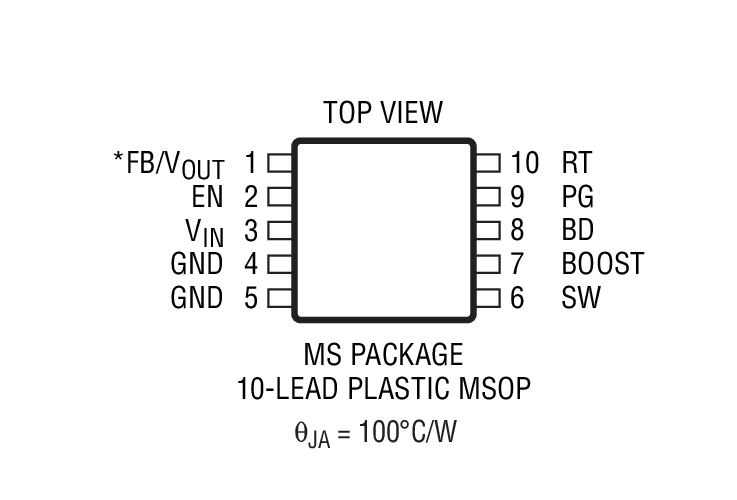

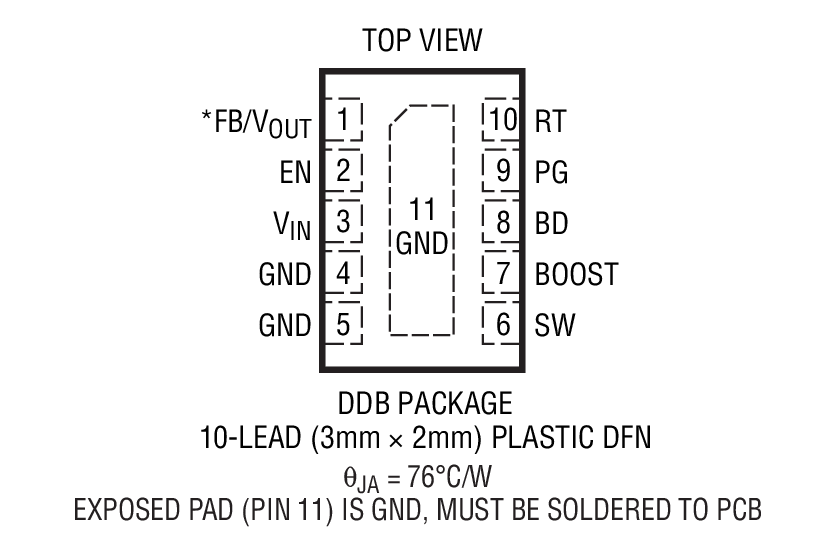

小型 10 引脚 MSOP 和 (3mm × 2mm) DFN 封装
符合汽车应用的 AEC-Q100 标准

产品详情和应用

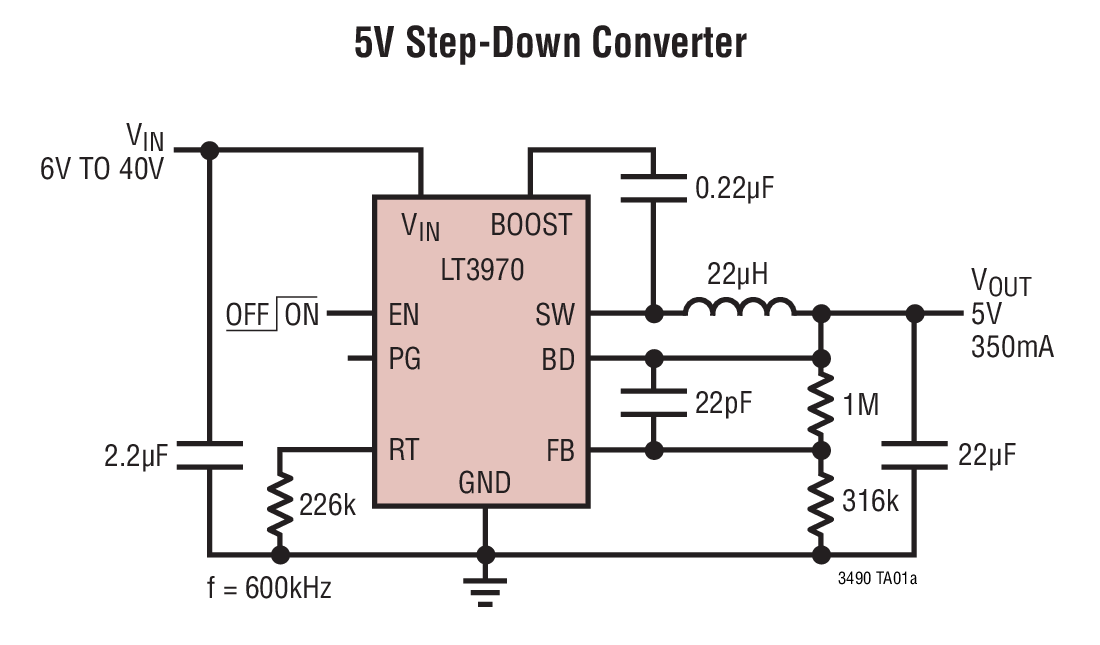

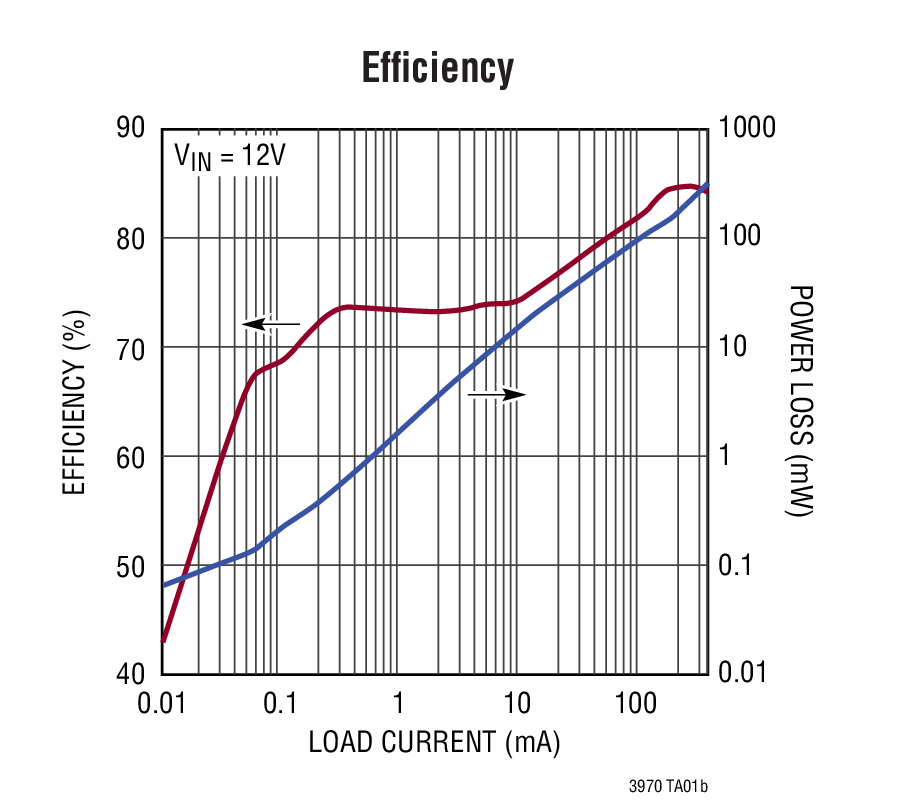

LT3970是一款可调频率单片降压开关稳压器，可接受高达40V的输入电压范围，并且仅消耗2.5μA的静态电流。裸片上包含一个高效开关、环流二极管、升压二极管以及必要的振荡器、控制和逻辑电路。在典型应用中，低纹波突发模式可在低输出电流时保持高效率，同时使输出纹波保持在5mV以下。使用电流模式拓朴以实现快速瞬态响应和良好的环路稳定性。环流二极管限流值可提供针对短路输出和过压条件的保护。提供具有准确阈值的使能引脚，可产生0.7μA的低关断电流。当VOUT达到已编程输出电压的90% 时，将会指示电源正常标记。LT3970采用小型10引脚MSOP和3mm × 2mm DFN封装。

应用

汽车电池调节
便携式产品电源
工业电源
