特性

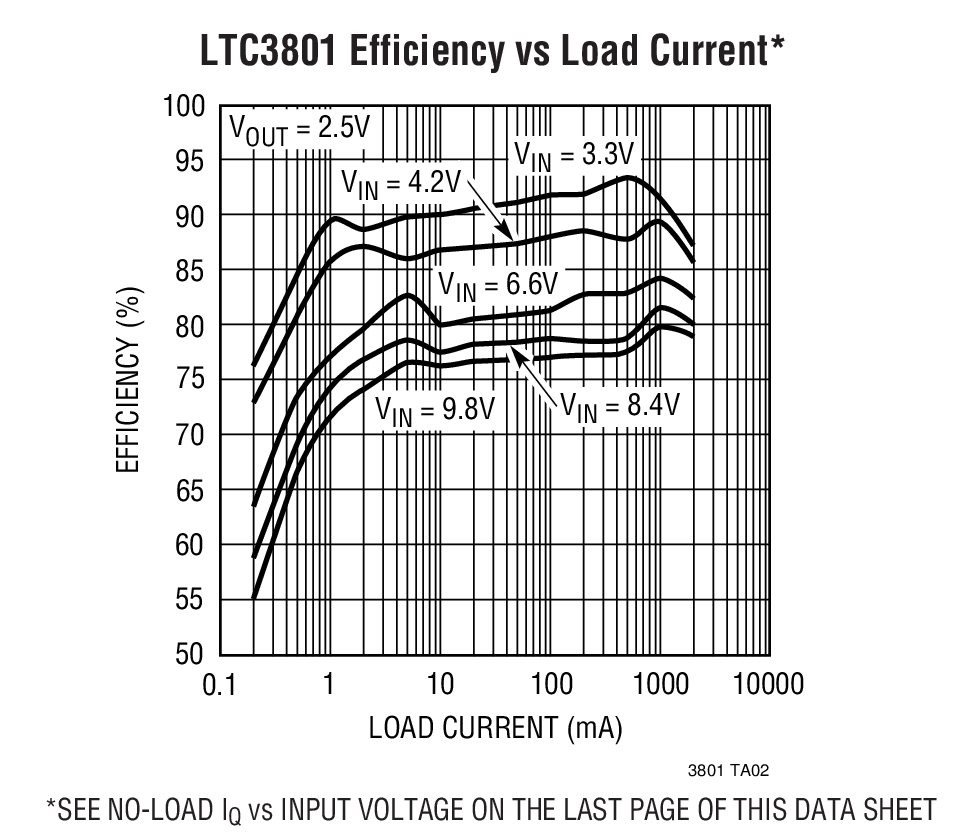

• 高效率：达 94%
• 非常低的无负载静态电流：仅 16µA (LTC3801)
• 可轻松实现高输出电流
• 具内部软启动功能
• 宽 V_IN 范围：2.4V 至 9.8V
• 低压差：100% 占空比
• 550kHz 恒定频率操作
• 在轻负载条件下执行突发模式 (Burst Mode^®) 操作以实现高效率 (LTC3801)
• 在轻负载条件下停用突发模式操作以实现较低的输出纹波 (LTC3801B)
• 输出电压低至 0.8V
• ±1.5% 电压基准准确度
• 电流模式操作用于实现卓越的电压和负载瞬态响应
• 在停机模式中电源电流仅为 6µA (LTC3801)

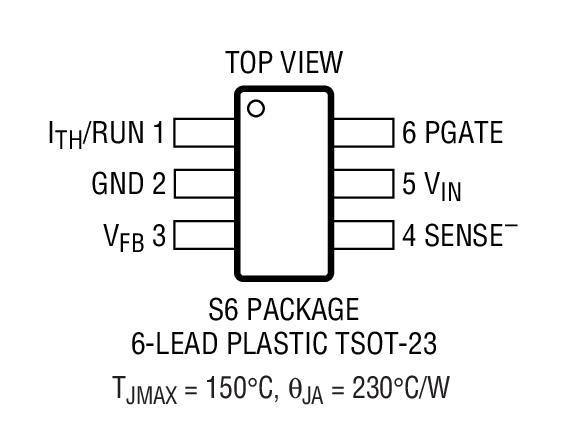

• 采用扁平 SOT-23 (仅高 1mm) 封装



产品详情和应用

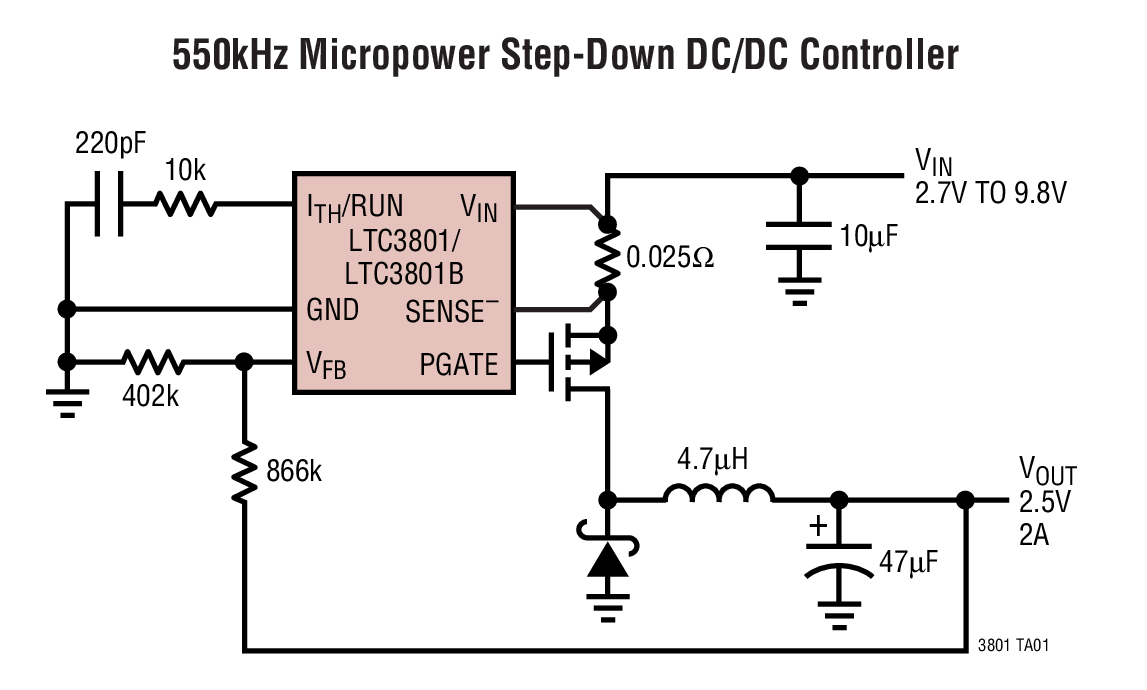

LTC^®3801/LTC3801B 是采用扁平 (最大高度仅 1mm) 6 引脚 SOT-23 (ThinSOT^™) 封装的恒定频率电流模式降压型 DC/DC 控制器。这两款器件可提供卓越的 AC 和 DC 负载和电压调节性能以及 ±1.5% 的输出电压准确度。LTC3801 在正常工作时仅消耗 195μA 静态电流，在无负载的条件下则降至16μA。

LTC3801/LTC3801B 具有欠压闭锁功能，可在输入电压降至 2.2V 以下时关断器件。LTC3801在轻负载时自动地切换至突发模式操作，这可提高低输出电流条件下的效率。在 LTC3801B 中，在轻负载时则停用突发模式操作以实现较低的输出纹波。

为了较大限度地延长电池电源的使用寿命，外部 P 沟道 MOSFET 在压差状态中连续导通 (100% 占空比)。550kHz 的高开关频率使得能够采用小的电感器。

• 单节或两节锂离子电池供电型应用
• 无线设备
• 便携式计算器
• 分布式电源系统
