ADI亚德诺 ADP5050 产品介绍
2026-03-09
0次
特性
- 宽输入电压范围：
4.5 V至15 V - 输出精度：±1.5%（整个温度范围内）
- 可调开关频率范围：250 kHz至1.4 MHz
- 可调/固定输出选项，可通过工厂熔丝或I2C接口调节
- I2C接口，支持故障条件中断
- 电源调节
-- 通道1和通道2：可编程1.2 A/2.5 A/4 A同步降压调节器，集成低端FET驱动
-- 通道3和通道4：
1.2 A同步降压调节器
-- 通道5：200 mA低压差(LDO)调节器 - 8 A单通道输出（通道1和通道2并联工作）
- 欲了解更多特性，请参考数据手册
产品详情和应用

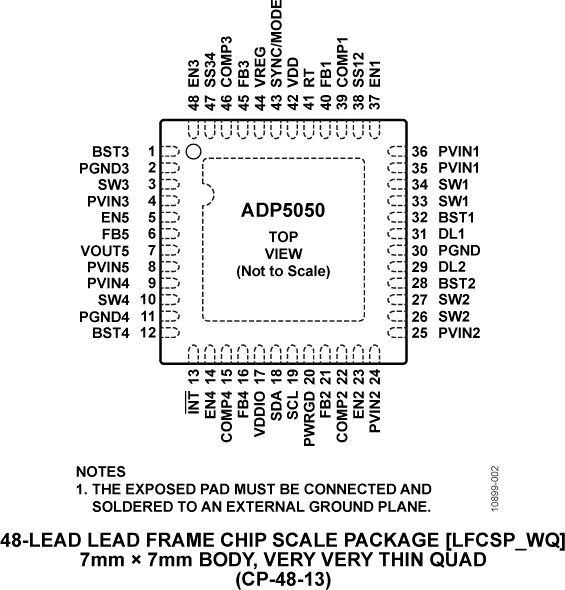

ADP5050在一个48引脚LFCSP封装中集成了四个高性能降压调节器和一个200 mA低压差(LDO)调节器，可满足严苛的性能和电路板空间要求。器件可直接连接高达15 V的输入电压，无需使用前置调节器。

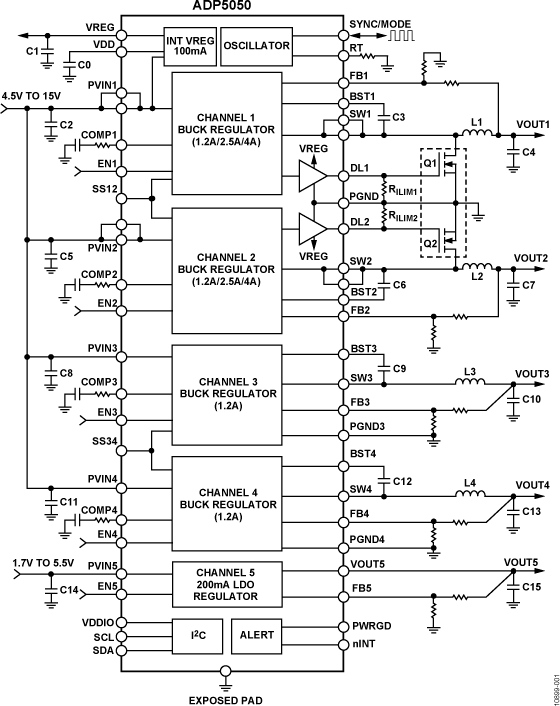

通道1和通道2集成高端功率MOSFET和低端MOSFET驱动器。外部NFET可用于低端功率器件，以优化解决方案的效率并提供1.2 A、2.5 A或4 A的可编程输出电流。以并联配置方式组合通道1和通道2可提供高达8 A的单路输出电流。
通道3和通道4同时集成高端和低端MOSFET，以提供1.2 A输出电流。
ADP5050的开关频率可编程或同步至外部时钟。ADP5050的每个通道均集成一个精密使能引脚，可方便地设置上电时序或改变可调节UVLO阈值。
ADP5050集成通用LDO调节器，具有低静态电流和低压差特性，提供高达200 mA的输出电流。
可选I2C接口为用户提供灵活的配置选项，包括可调节和固定输出电压选项、结温过热报警、低输入电压检测和动态电压调节(DVS)。
应用
- 小型蜂窝基站
- FPGA和处理器应用
- 安防和监控
- 医疗应用
