特性

• 宽输入范围：2.5V 至 60V
• 用于 7.5V MOSFET 栅极驱动器的集成型降压-升压电源
• 利用电流监视器输出实现可编程恒定电流操作

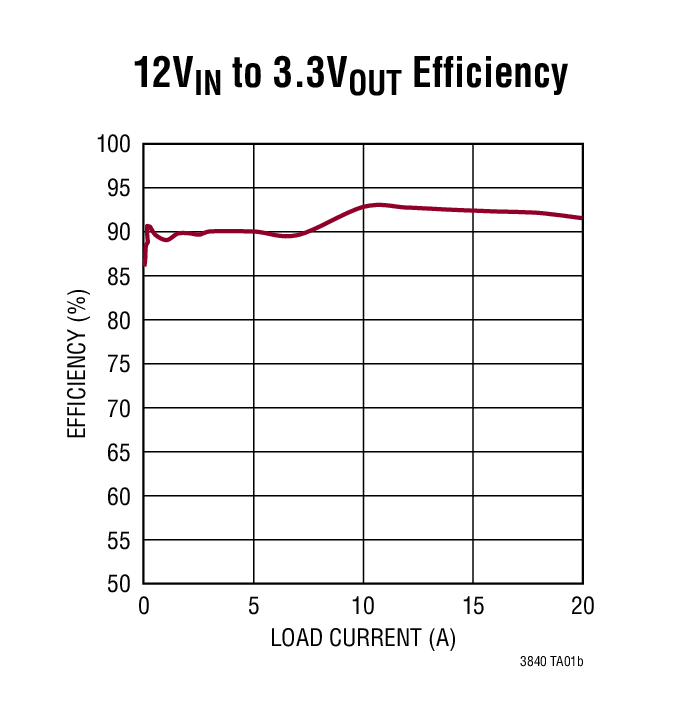

• 低 I_Q：75μA，12_VIN 至 3.3V_OUT
• 可选的低输出纹波突发模式 (Burst Mode^®) 操作
• V_OUT 高达 60V
• 可调和可同步频率范围：50kHz 至 1MHz
• 内部 OVLO 可提供针对高达 80V 输入瞬态电压的保护
• 准确的输入过压和欠压门限
• 可编程软起动和电压跟踪
• 电源良好和输出过压保护 (OVP)

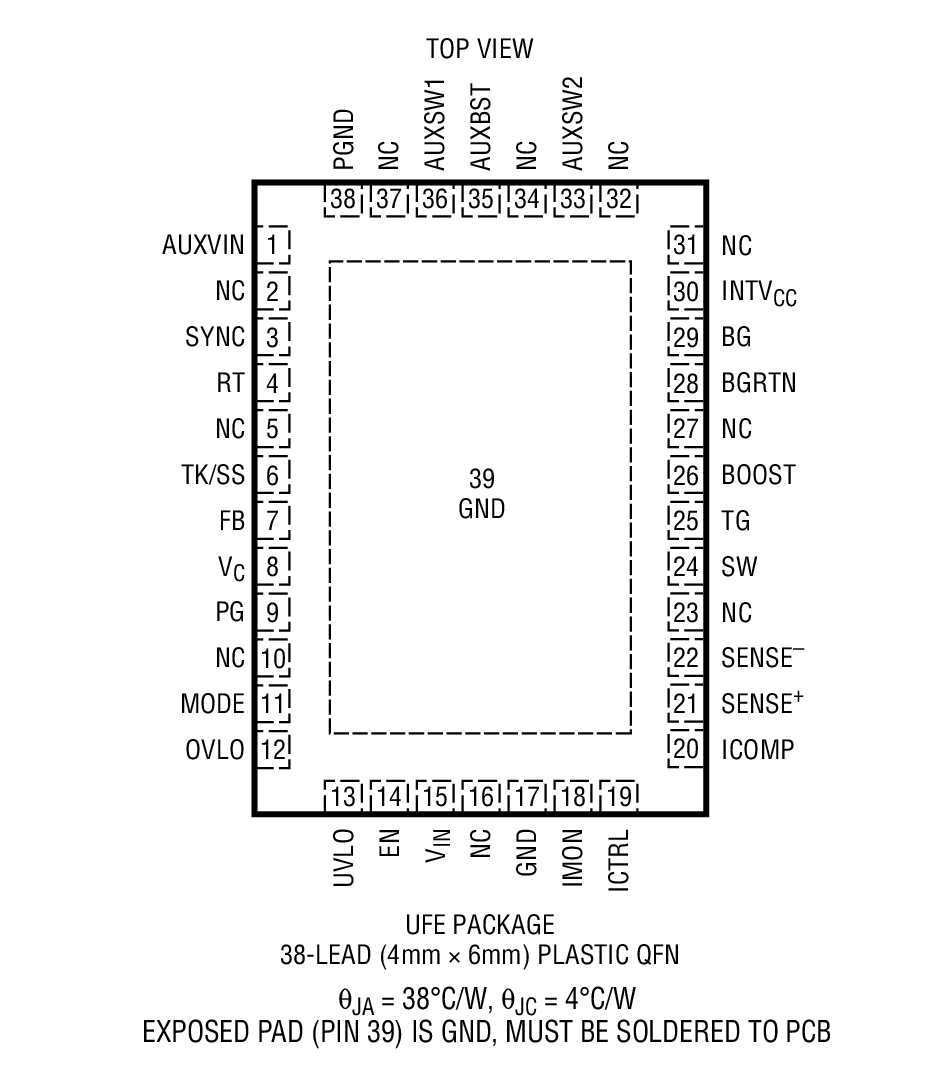

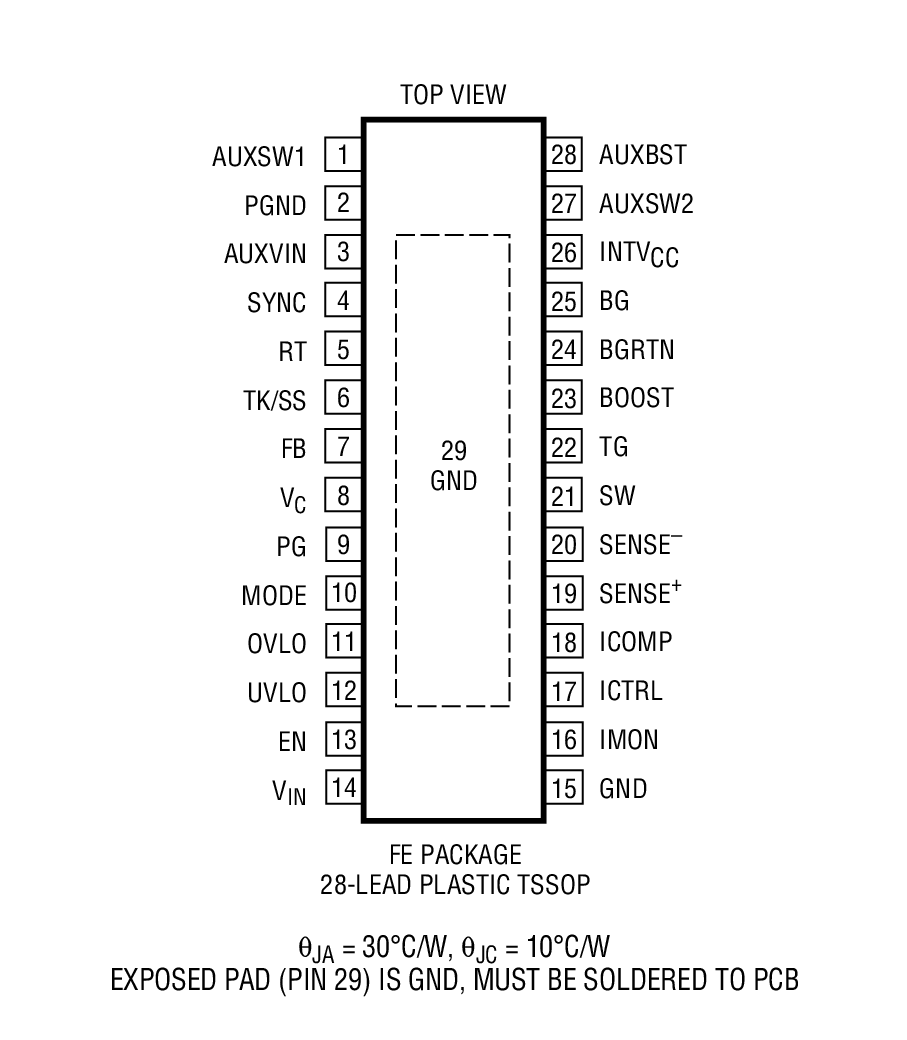

• 28 引脚 TSSOP 封装和 38 引脚 4mm x 6mm QFN 封装

产品详情和应用

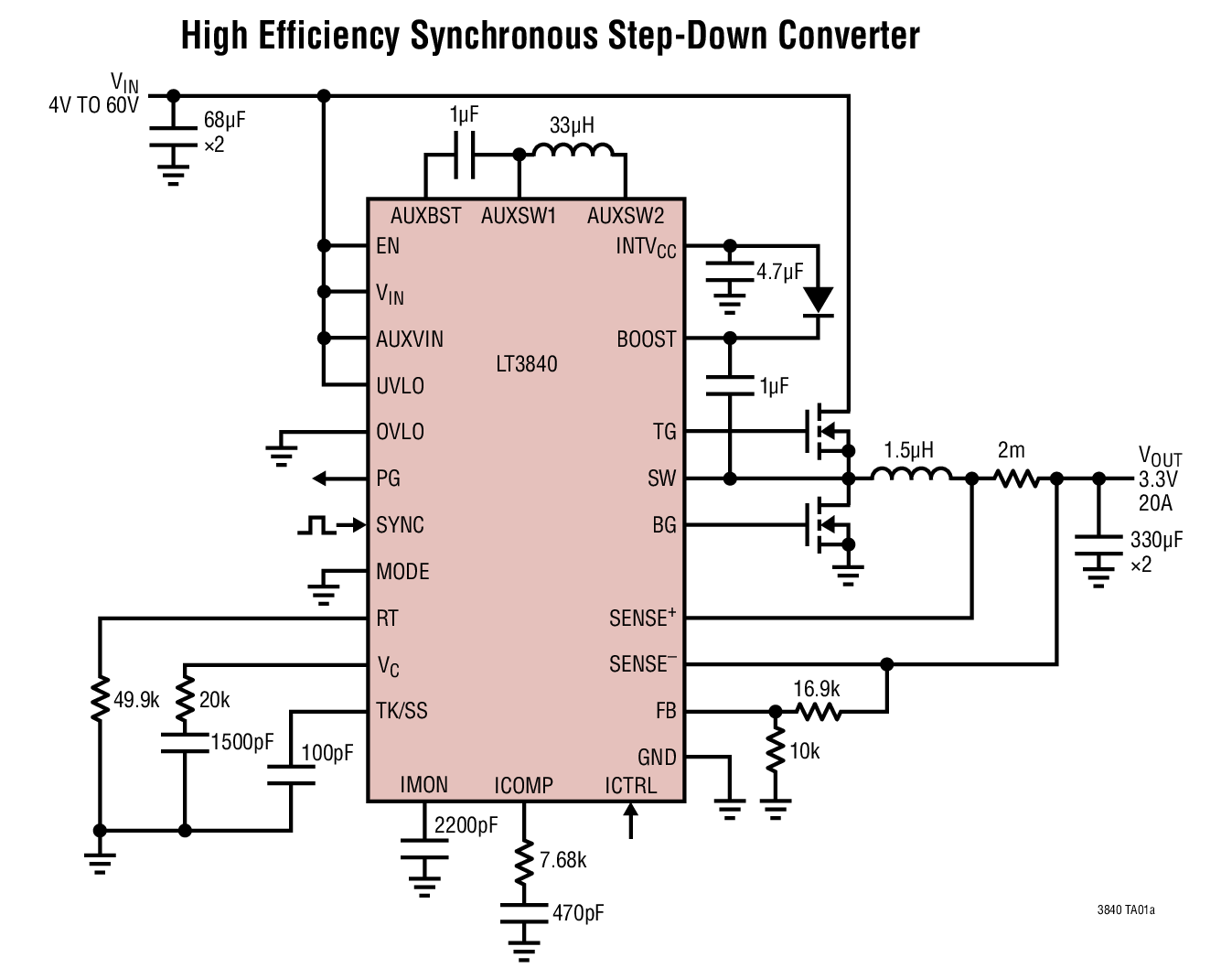

LT^®3840 是一款高电压、同步、降压型开关稳压控制器，其能够采用一个 2.5V 至 60V 电源运作。

当针对用户可选的突发模式操作配置时，LT3840 的低静态电流可通过提高轻负载时的效率对延长电池供电型系统中的运行时间给予帮助。LT3840 采用一种恒定频率、电流模式架构。利用能够驱动多个低 R_DS(ON) MOSFET 的大型 N 沟道栅极驱动器可实现高电流应用。

一个集成型降压-升压开关稳压器可产生一个用于 MOSFET 栅极驱动器和 IC 电源的 7.5V 偏置电源电压，从而在整个输入电压范围内实现较高的工作效率，并免除了增设一个外部偏置电压的需要。一个准确的电流限值设定点负责调节最大输出电流。一个电流监视器用于报告平均输出电流。

• 汽车电源
• 工业系统
• 分布式 DC 电源系统
