特性

• 超高效率
• 精确的限流选项
• 具有100ns负载阶跃响应的Quick-PWM™
• 1% V_OUT 精度（在线路和负载范围内）
• Dual Mode™固定1.8V/1.5V/可调或2.5V/可调输出
• 可调输出范围：1V至5.5V
• 电池输入范围：2V至28V
• 200/300/420/540kHz标称开关频率
• 可调过压保护
• 1.7ms数字软启动
• 驱动大型同步整流器FET
• 电源良好窗口比较器
• 2V±1%基准电压输出

产品详情和应用

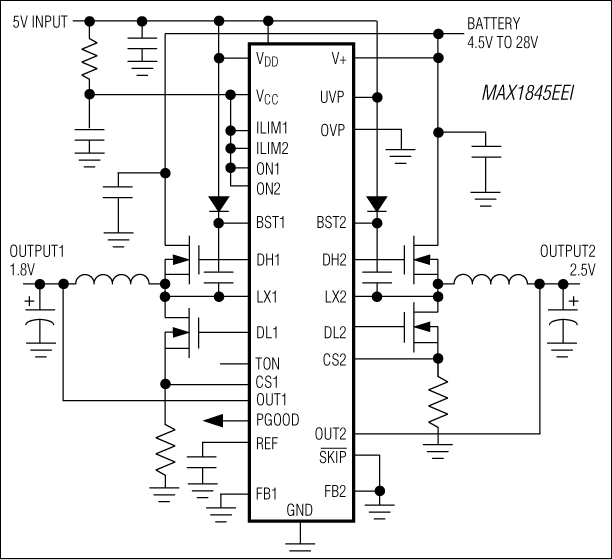

MAX1845是双路PWM控制器，配置为降压(buck)拓扑结构，提供高效率、出色的瞬态响应和高直流输出精度，可对笔记本电脑中的高压电池进行降压，以生成芯片组和RAM所需的低压供电。CS_输入可与低侧检测电阻器一起使用以提供准确的电流限制，或可连接到LX_，使用低侧MOSFET作为电流检测元件。

按需式PWM控制器自由运行，具有恒定导通时间和输入前馈。这种配置提供超快速瞬态响应、宽输入输出差分范围、低电源电流和严格的负载调整特性。MAX1845简单且易于补偿。

单级降压转换设计使MAX1845能够直接对高压电池进行降压，尽可能提升效率。对于更高的开关频率，则采用两级转换设计（对5V系统电源而不是电池进行降压），尽可能缩小设计尺寸。

MAX1845用于生成芯片组、DRAM、CPU I/O所需的低压供电或其他低至1V的低压。对于单输出版本，请参阅MAX1844数据手册。MAX1845提供28引脚QSOP封装和36引脚薄型QFN封装。

应用

• 1.8V和2.5V I/O供电
• 芯片组/RAM供电（低至1V）
• CPU内核电源
• 笔记本电脑
