特性

• 宽输入电压范围：

  • 工作时为 4.1V 至 60V
  • 过压闭锁功能可保护电路安然经受 80V 瞬变过程
• 两个具内部电源开关的 1A 输出开关稳压器
• 抗短路能力强
• 250kHz 至 2.5MHz 的可调开关频率，可在整个频率范围内实现同步
• 集成型升压二极管
• 集成型环路补偿
• 反相开关操作减小纹波
• 低停机电流 I_Q (<2uA)
• 采用小型电感器和陶瓷电容器
• 耐热性能增强型 16 引脚 MSOP 封装

产品详情和应用

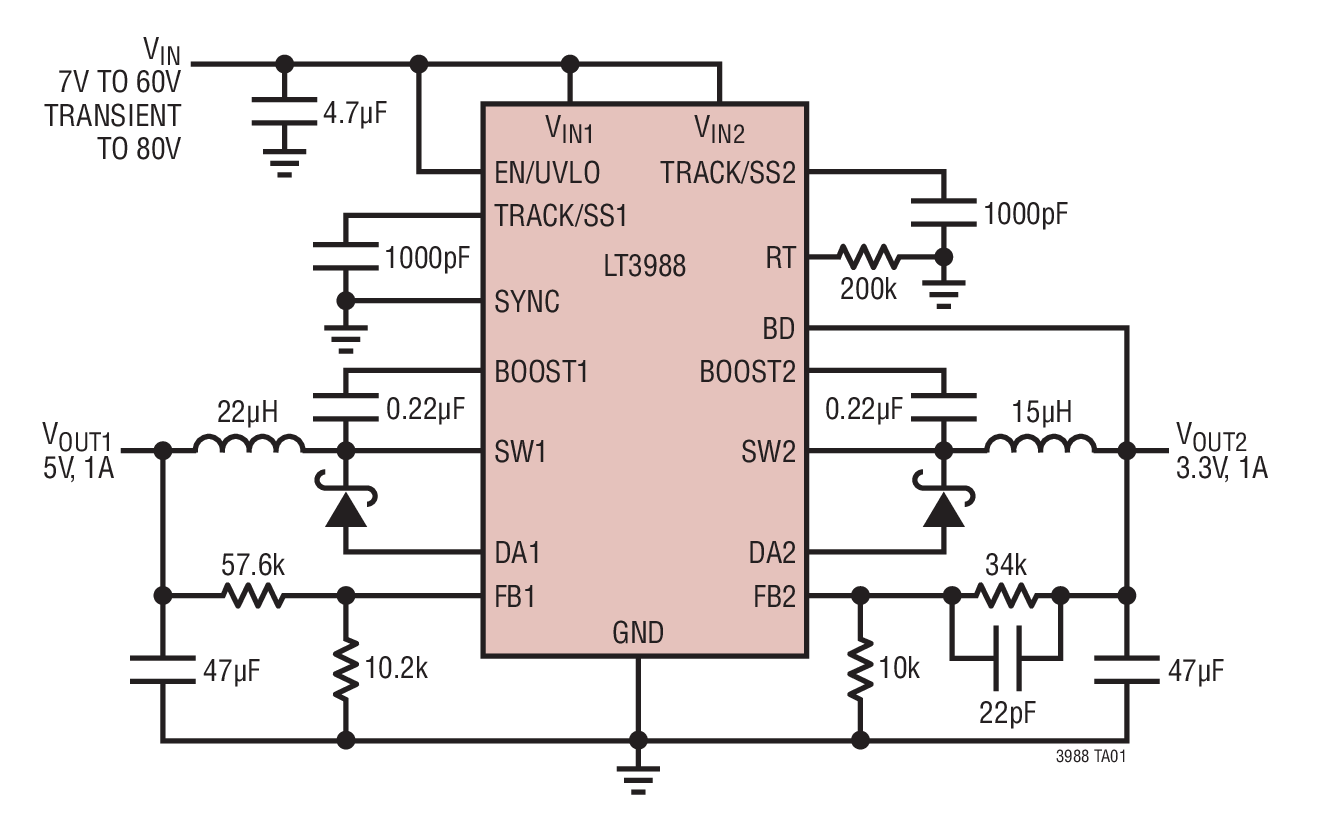

LT^®3988 是一款双通道、电流模式、降压型 DC/DC 转换器，该器件接受两个高达 60V (瞬态值为 80V) 的输入电压，可采用单独的电源进行驱动或级联。芯片上内置了高效率开关以及内部升压二极管和环路补偿功能电路。两个转换器均能产生 1A 输出、同步至单个可编程频率高达 2.5MHz 的振荡器、并以相反的相位运行，从而减小了输入纹波电流。

开关频率采用单个电阻器设定 (可调范围从 250kHz 至 2.5MHz)，或者，也可将一个时钟信号施加至 SYNC 引脚。LT3988 的高开关频率允许使用小的电感器和电容器，因而能形成一个非常小巧的双输出电源。恒定开关频率与低阻抗陶瓷电容器相结合，可产生低且可预知的输出纹波。一种电流模式 PWM 架构提供了快速瞬态响应和逐周期电流限制。二极管电流检测与热停机功能可提供额外的保护作用。

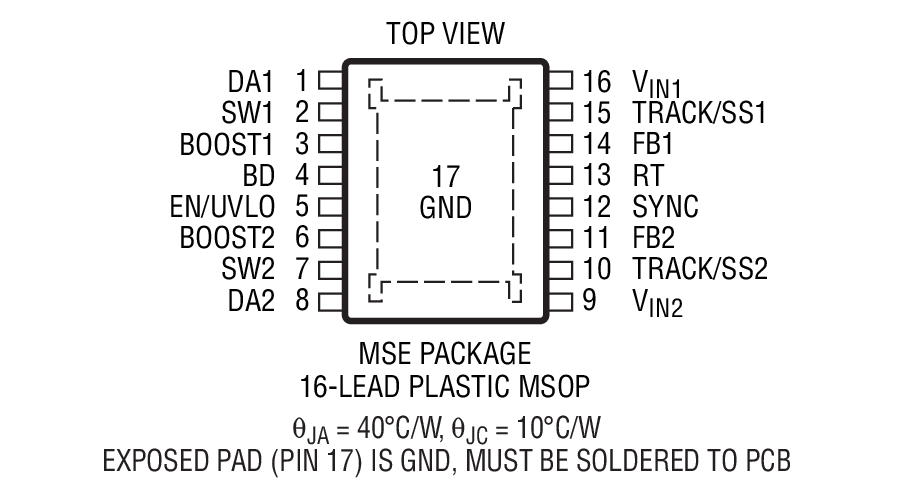

LT3988 采用具裸露衬垫的 16 引脚 MSOP 封装，旨在实现低热阻。

• 商用汽车电池调节
• 工业电源
• 分布式电源调节
