特性

• 宽输入电压范围：~1V 至 60V (对于启动为 2.5V 至 32V)
• 低纹波突发模式 (Burst Mode^®) 操作

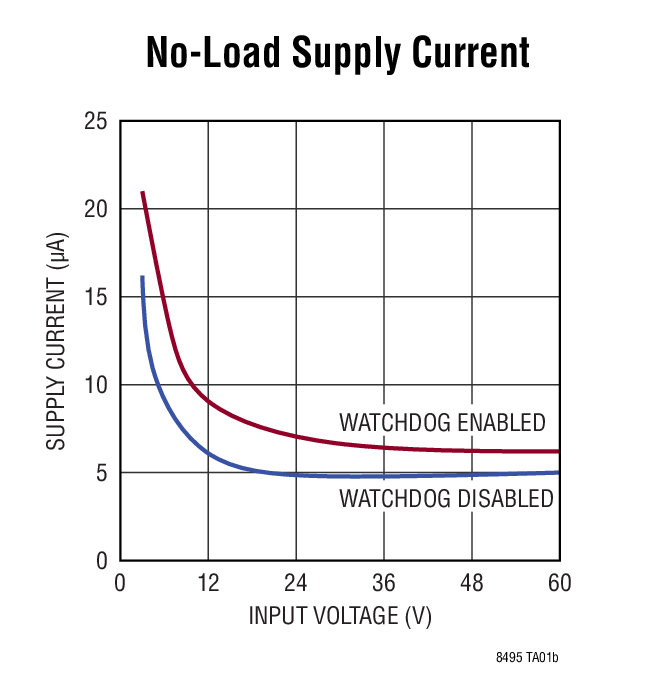

  • 9μA I_Q (在 12V_IN 至 5.0V_OUT 转换)
  • 输出纹波 (典型值 <10mV)
• 双电源引脚

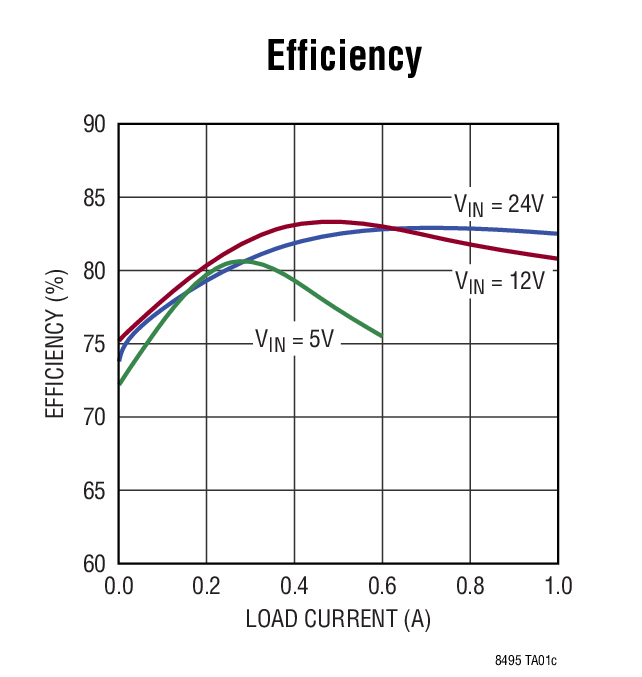

  • 提高了效率
  • 在启动之后把最小电源电压降低至 ~1V 以延长电池寿命
• 集成型 2A/70V 电源开关
• 可编程看门狗定时器能够在 V_IN 电源被拿掉时运作
• 可编程上电复位定时器 (POR) 可在输入电源低至 1.3V 时执行 RST 功能
• 在 TSSOP 封装中可耐受 FMEA 故障

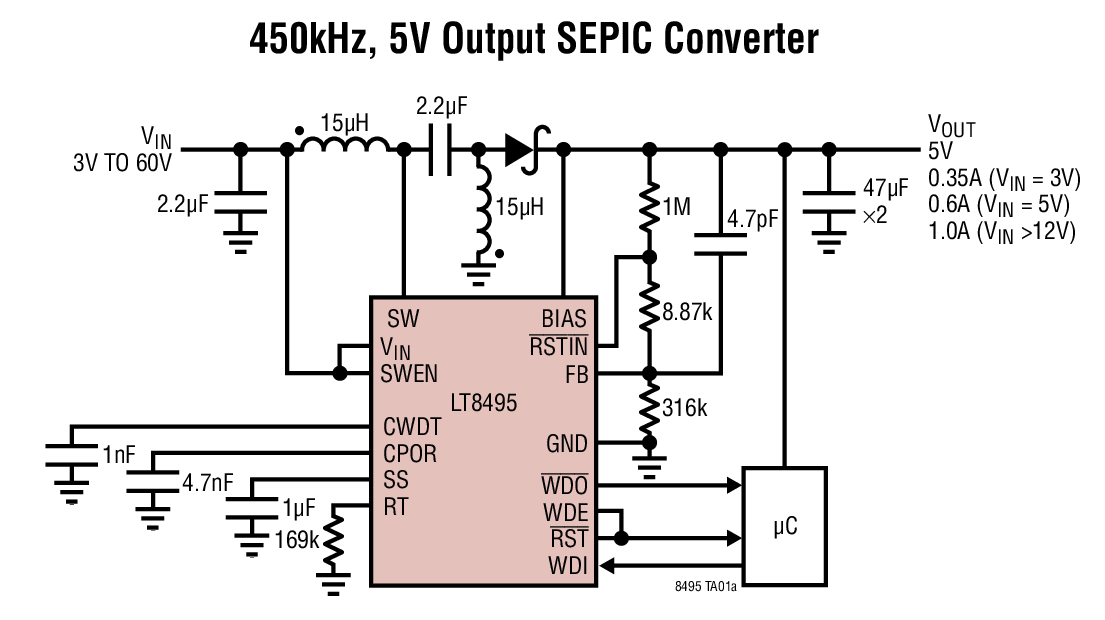

• 固定频率 PWM、SEPIC / 升压 / 反激式拓扑
• 可编程开关频率：250kHz 至 1.5MHz
• 可在 SWEN 和 RSTIN 引脚上进行欠压闭锁 (UVLO) 编程
• 可利用一个电容器进行软起动编程

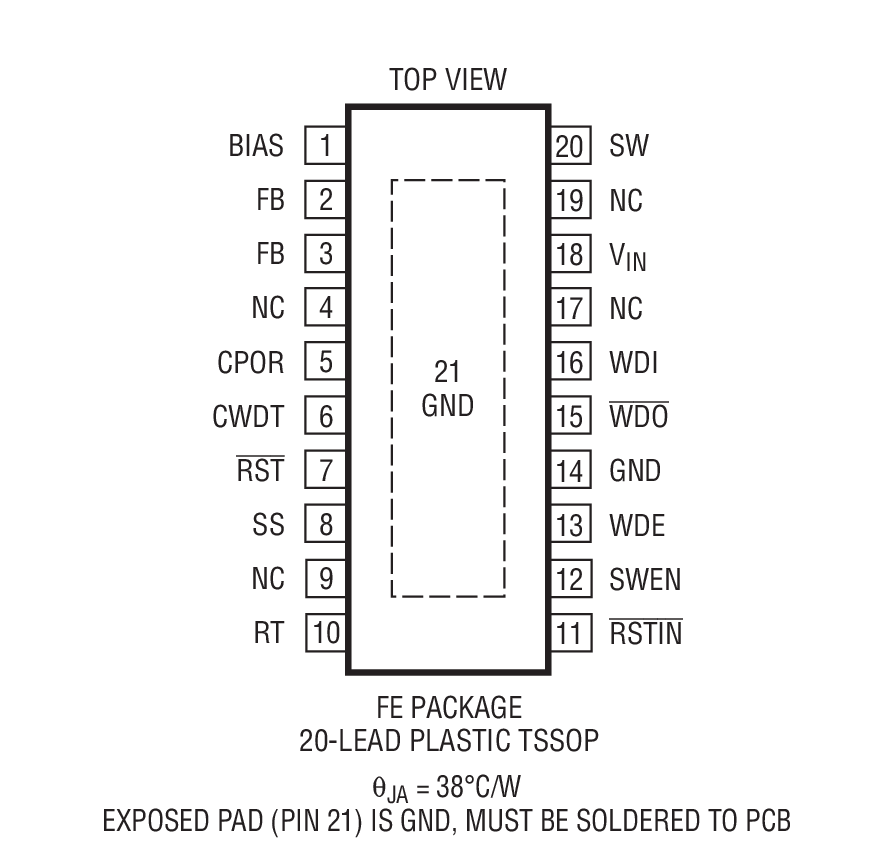

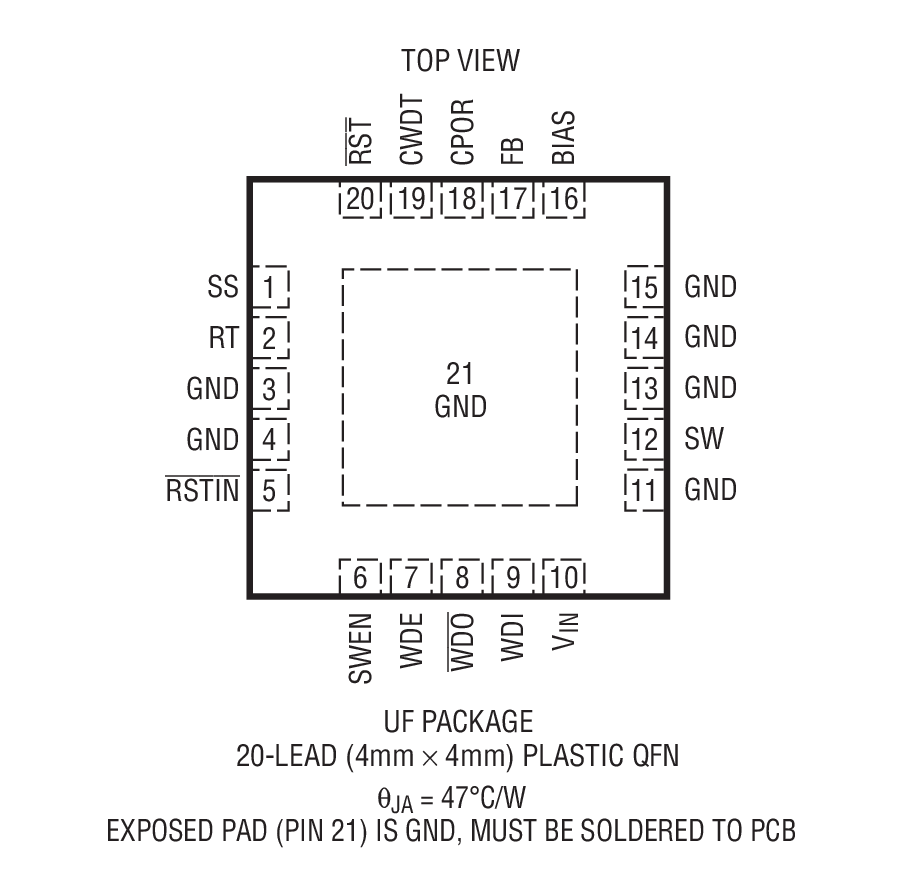

• 小型 20 引线 QFN 和 20 引线 TSSOP 封装

产品详情和应用

LT^®8495 是一款具有上电复位和看门狗定时器的可调频率 (250kHz 至 1.5MHz) 单片式开关稳压器。静态电流在器件操作时可小于 9μA，并在 SWEN、WDE 和 RSTIN 引脚处于低电平时为 ~0.3μA。该器件可配置为一个 SEPIC、升压或反激式转换器，其低纹波突发模式操作能在低输出电流条件下维持高效率，并保持输出纹波低于 10mV。双电源引脚 (V_IN 和 BIAS) 使得器件能够自动地采用最有效的电源来运作。对于 SEPIC 拓扑，输入电源电压可高达 60V，而对于升压和反激式拓扑则高达 32V (具有至高达 60V 的穿越能力)。在启动之后，由于器件能够从其输出 (BIAS) 吸收电流 (即使当 V_IN 电压降至低于 2.5V 时也不例外)，因而延长了电池寿命。

复位和看门狗超时周期可采用外部电容器单独地调节。在 SWEN 引脚上使用一个电阻分压器为转换器提供了一种可编程的欠压闭锁 (UVLO)。一个连接至 RSTIN 引脚的电阻分压器提供了负责将 RST 引脚置为有效的 UVLO 控制。

另外，此器件还集成了频率折返和软起动等其他功能。TSSOP 封装中的故障耐受能力允许相邻引脚短接或者开路，并不需要把输出电压提升至高于其编程值。LT8495 可提供 20 引线 QFN 和 20 引线 TSSOP 封装，并具裸露衬垫以实现低热阻。

• 汽车电子控制单元 (ECU) 电源
• 便携式产品的电源
• 工业电源
