特性

PolyPhase^®操作可降低所需的输入和输出电容以及电源引起的噪声
同步工作，以实现更高效率并减少散热
宽V_IN范围：4.5V至60V（绝对最大值为65V）；启动后工作电压低至2.3V
输出电压可高达60V
±1% 1.200V基准电压
R_SENSE或电感DCR电流检测
用于同步MOSFET的100%占空比能力

低静态电流：28μA
可锁相频率（75kHz至850kHz）
可编程固定频率（50kHz至900kHz）
电源良好输出电压监控器
低关断电流，I_Q < 4μA
内部LDO采用VBIAS或EXTV_CC为栅极驱动器供电

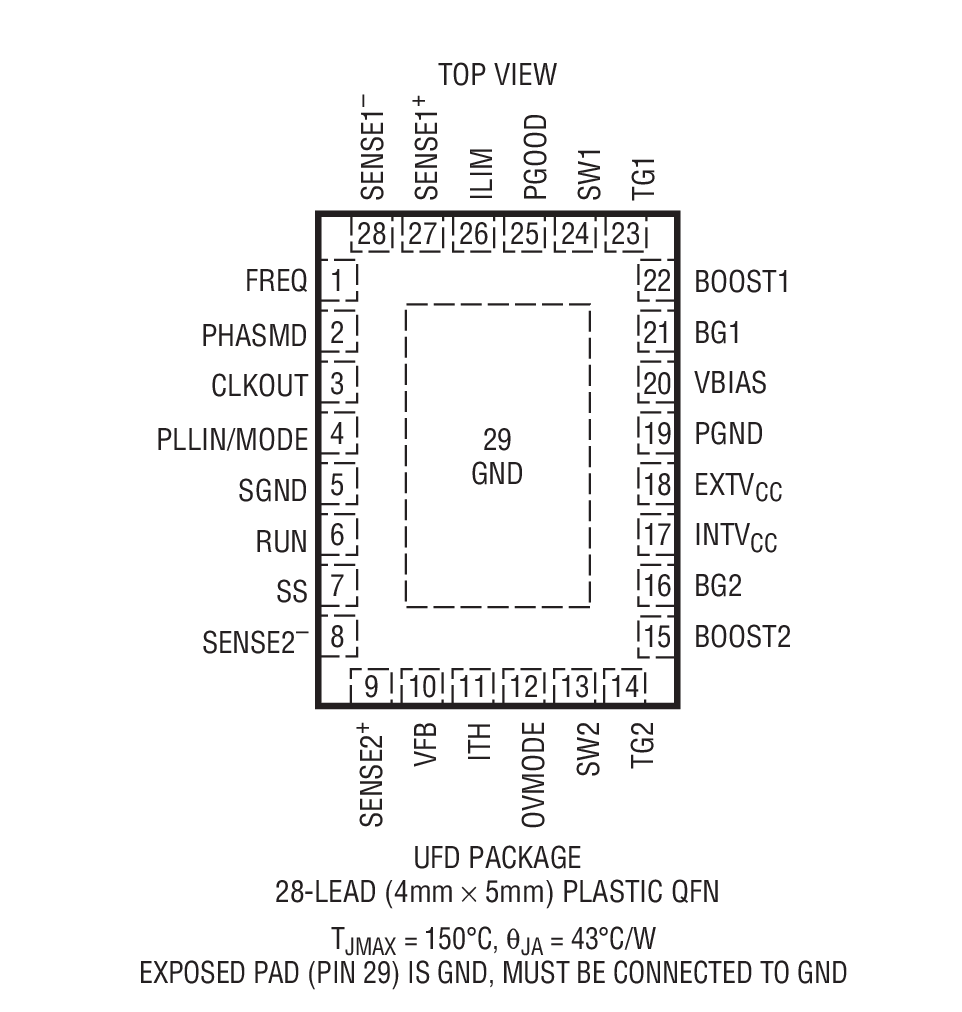

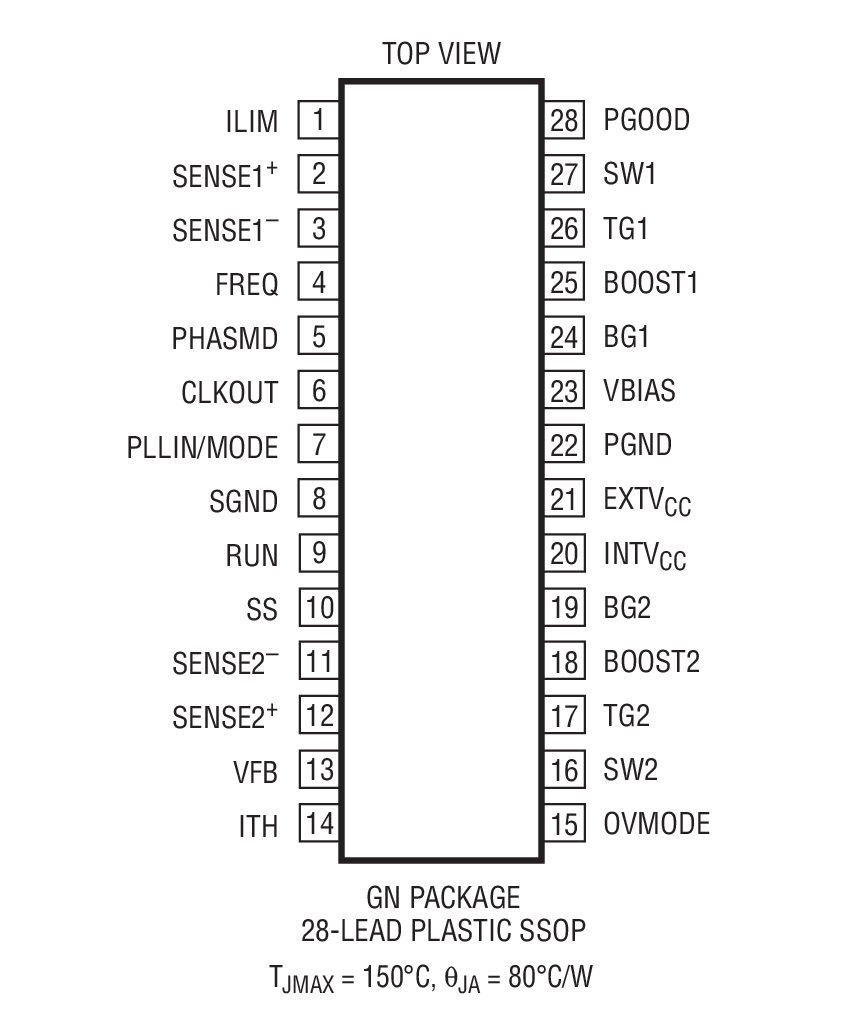

散热增强薄型28引脚4mm × 5mm QFN封装以及窄体SSOP封装
通过AEC-Q100汽车应用认证

产品详情和应用

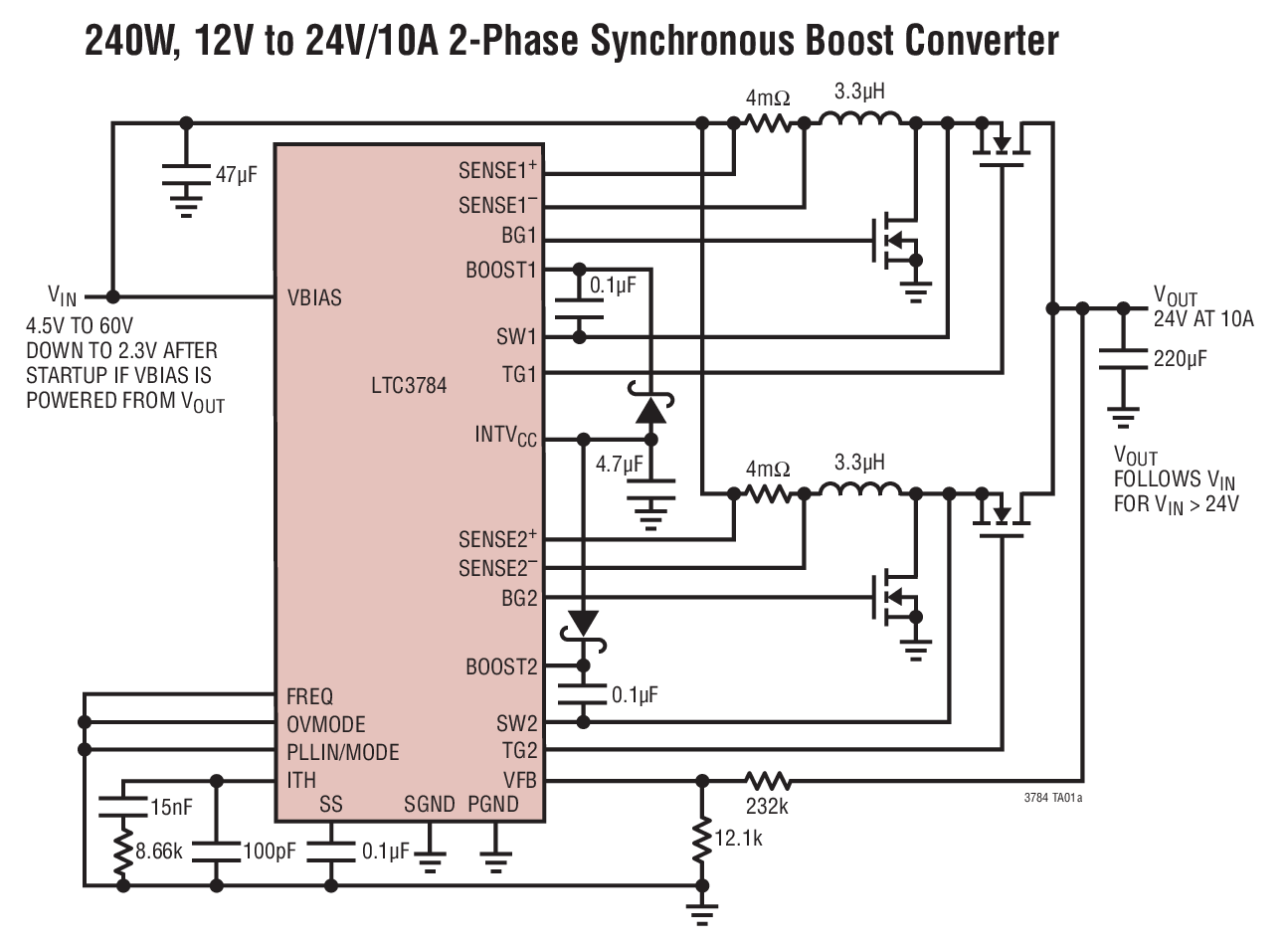

LTC3784 是一款高性能、多相 (PolyPhase^®)、单输出、同步升压型转换器控制器，用于异相驱动两个 N 沟道功率 MOSFET 级。多相运作降低了输入和输出电容器要求，并允许使用比同类单相方案小的电感器。它所采用的同步整流提升了效率、减少了功率损耗并降低了散热要求，从而简化了高功率升压应用。

一个 4.5V 至 60V 的输入电源范围囊括了众多的系统架构和电池化学组成。当从升压型转换器的输出或另一个辅助电源来施加偏置时，LTC3784 在启动之后能够依靠一个低至 2.3V 的输入电源来运作。该器件的工作频率可设定在 50kHz 至 900kHz 的范围内，或采用内部 PLL 同步至一个外部时钟。PolyPhase 操作使得能够针对 2、3、4、6 和 12 相操作来配置 LTC3784。

SS 引脚负责在启动期间使输出电压斜坡上升。PLLIN/MODE 引脚用于在轻负载条件下选择突发模式 (Burst Mode^®) 操作、脉冲跳跃模式或强制连续模式。

应用

工业
汽车
医疗
军事
