ADI亚德诺_LTC3882-1_产品介绍

ADI亚德诺 LTC3882-1 产品介绍

2026-03-09 0次

特性

PMBus/I²C兼容串行接口
- 监控电压、电流、温度和故障
- 通过编程设置电压、软启停、时序控制、裕量调节、AVP和UV/OV/OC限制
3V ≤ VINSNS ≤ 38V, 0.5V ≤ V_OUT ≤ 5.25V
输出电压误差：±0.5%
可编程PWM频率或外部时钟同步频率范围为250kHz至1.25MHz （2.5MHz-2）
精确PolyPhase^®均流
具有故障记录和ECC功能的内部EEPROM

IC电源范围：3V至13.2V
电阻或电感DCR电流检测
电源良好输出电压监控器
对关键参数进行可选电阻编程

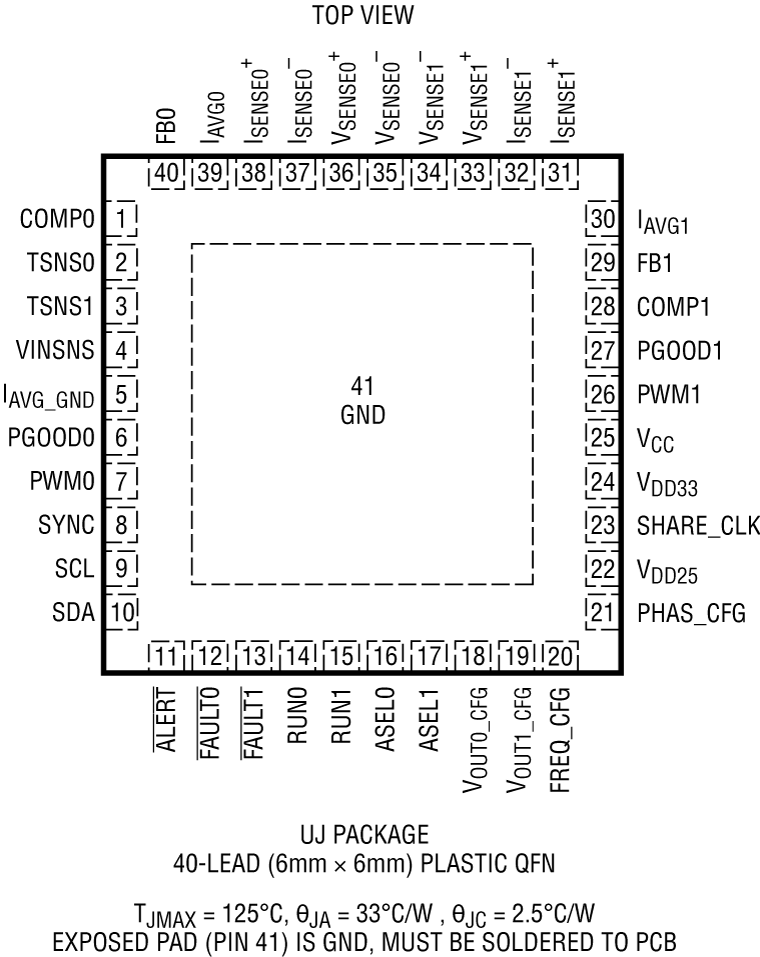

40引脚(6mm × 6mm) QFN封装
通过 AEC-Q100 汽车应用认证

产品详情和应用

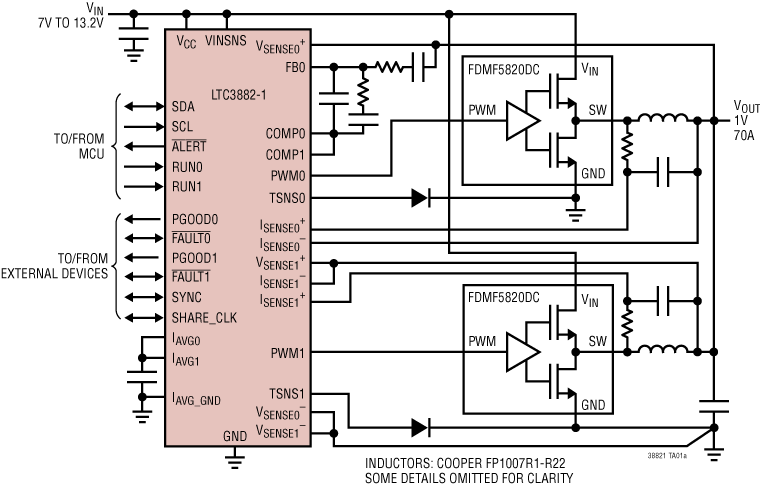

LTC3882-1是一款双通道、多相DC/DC同步降压型开关稳压控制器，具有符合PMBus标准的串行接口。它使用恒频、前沿调制、电压模式架构，可实现出色的瞬态响应和输出调节性能。每个PWM通道可使用各种3.3V兼容功率级（包括电源模块、DrMOS或分立FET驱动器）产生0.5V至5.25V的输出电压。最多四个LTC3882-1器件可以并行工作，以实现2相、3相、4相、6相或8相操作。

系统配置和监测由LTpowerPlay^™软件工具提供支持。LTC3882-1串行接口可回读输入电压、输出电压和电流、温度和故障状态。大多数工作参数可以通过数字接口设置或存储在内部EEPROM供上电时使用。也可使用外部配置电阻对开关频率和相位、输出电压和器件地址进行设置。

PWM使能输出

TG/BG控制

硬件写保护
