ADI亚德诺 MAX20807 产品介绍
2026-03-09
0次
特性
- 功率密度高，元件数量少
- 单电源操作，并集成用于偏置生成的 LDO
- 紧凑型 3.0mm x 2.5mm、14 引脚、FC2QFN 封装
- 内部补偿
- 宽工作范围
- 2.7V 至 16V 输入电压范围
- 0.5V 至 5.8V 输出电压范围
- 可配置开关频率：500kHz 至 3MHz
- 结温范围：–40°C 至 +150°C
- 两个 Pin-Strap 编程引脚用于选择不同的配置
- 优化的性能和效率
- 峰值效率为 92%，VDDH = 12V、VOUT = 1.8V 且 fSW = 1MHz
- 可选 AMS 可改善负载瞬态
- 可选 DCM 可提高轻负载效率
产品详情和应用

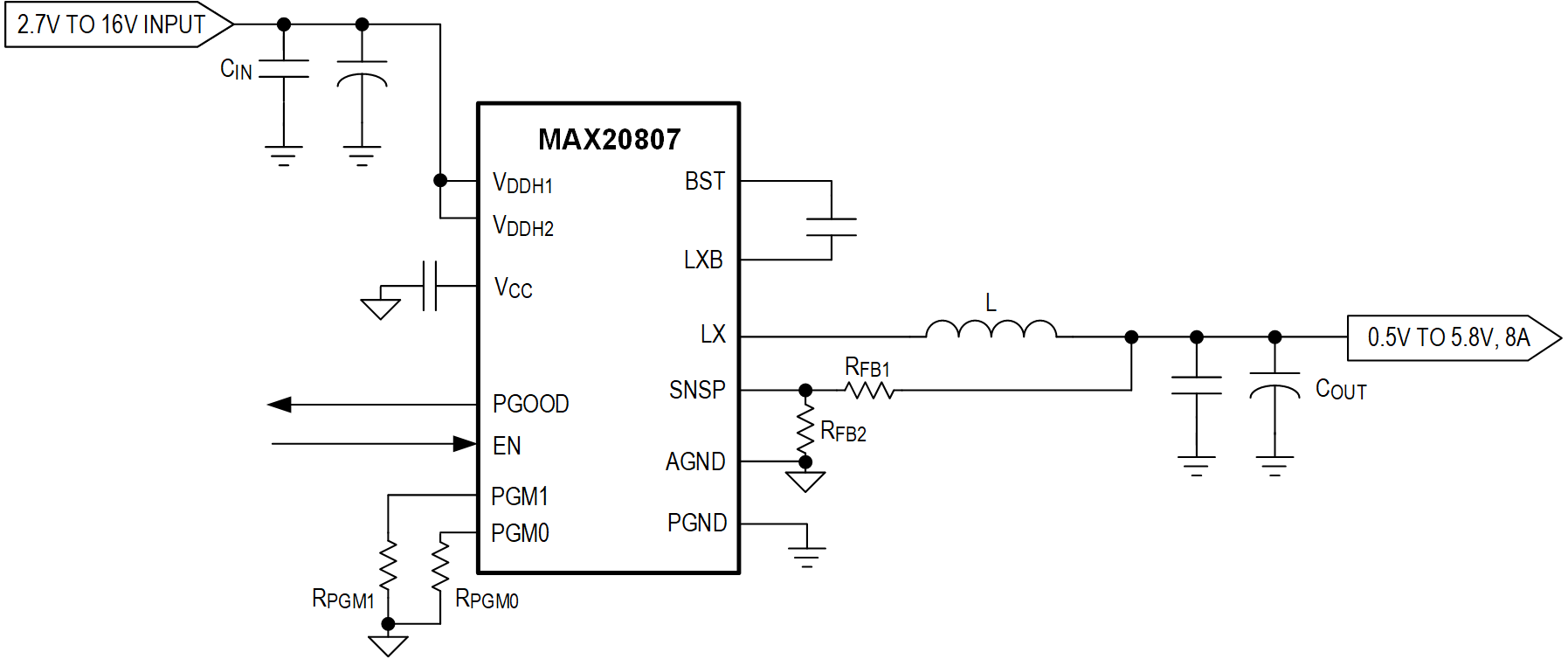

MAX20807 是一款完全集成式高效降压型 DC-DC 开关稳压器。它能够在 2.7V 至 16V 的输入电源下运行，输出可在 0.5V 至 5.8V 之间调节，提供高达 8A 的负载电流。
该套件的开关频率可在 500kHz 至 3.0MHz 之间进行配置，并能够优化解决方案的尺寸和性能设计。
MAX20807 采用具有内部补偿的固定频率和电流模式控制。MAX20807 具有可选的高级调制方案 (AMS)，可提供更好的动态负载瞬态性能。该套件还采用可选的断续导电模式 (DCM) 操作来提高轻负载效率。
通过将引脚搭接电阻从 PGM_ 引脚连接到地可以选择操作设置和可配置功能。MAX20807 具有内部 1.8V LDO 输出，为栅极驱动器和内部电路供电 (VCC)。
MAX20807 集成了多种保护功能，包括正负过流保护、输出过压保护和过温保护，可确保设计稳定可靠。
MAX20807 采用紧凑型 3.0mm x 2.5mm FC2QFN 封装，支持 -40°C 至 +150°C 工作结温。
