特性

• 集成型高效率双路输入 PowerPath^™ 和降压-升压型 DC/DC 转换器
• 理想二极管或优先级 V_IN 选择模式
• V_IN1 和 V_IN2 范围：2.2V 至 18V
• V_OUT 范围：2V 至 18V
• 任一 V_IN 可以高于、低于或等于 V_OUT
• 可在 2A 产生 5V (对于 V_IN > 6V)
• 1.2MHz 低噪声固定频率操作
• 电流模式控制
• 全内部 N 沟道 MOSFET
• 引脚可选的 PWM 或突发模式 (Burst Mode^®) 操作
• 准确、独立的 RUN 引脚门限
• 效率高达 94%
• V_IN 和 V_OUT 电源良好指示器
• I_Q 在睡眠模式为 50μA，在停机时则为 2μA

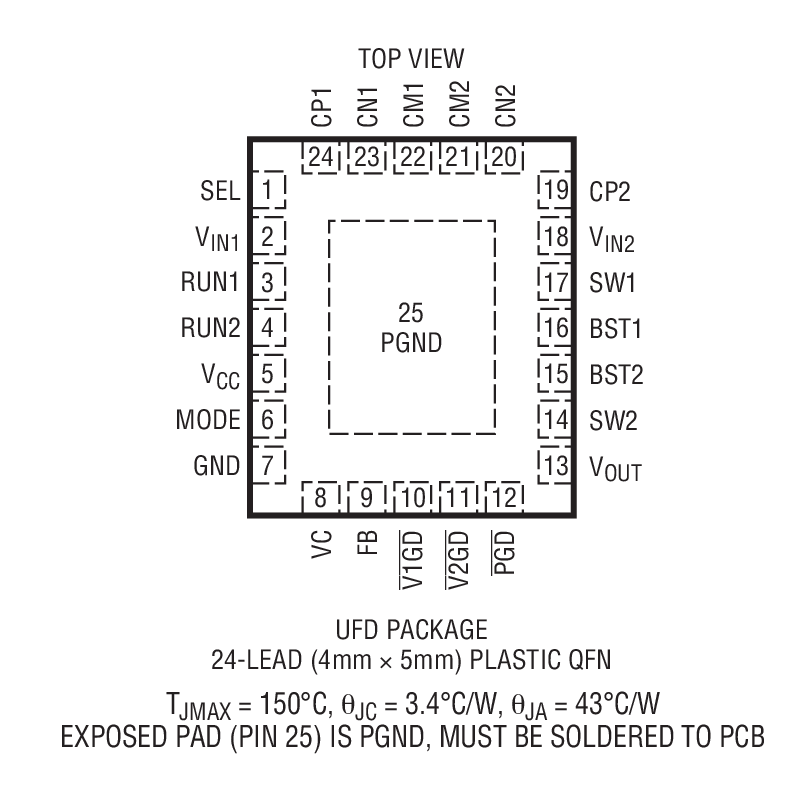

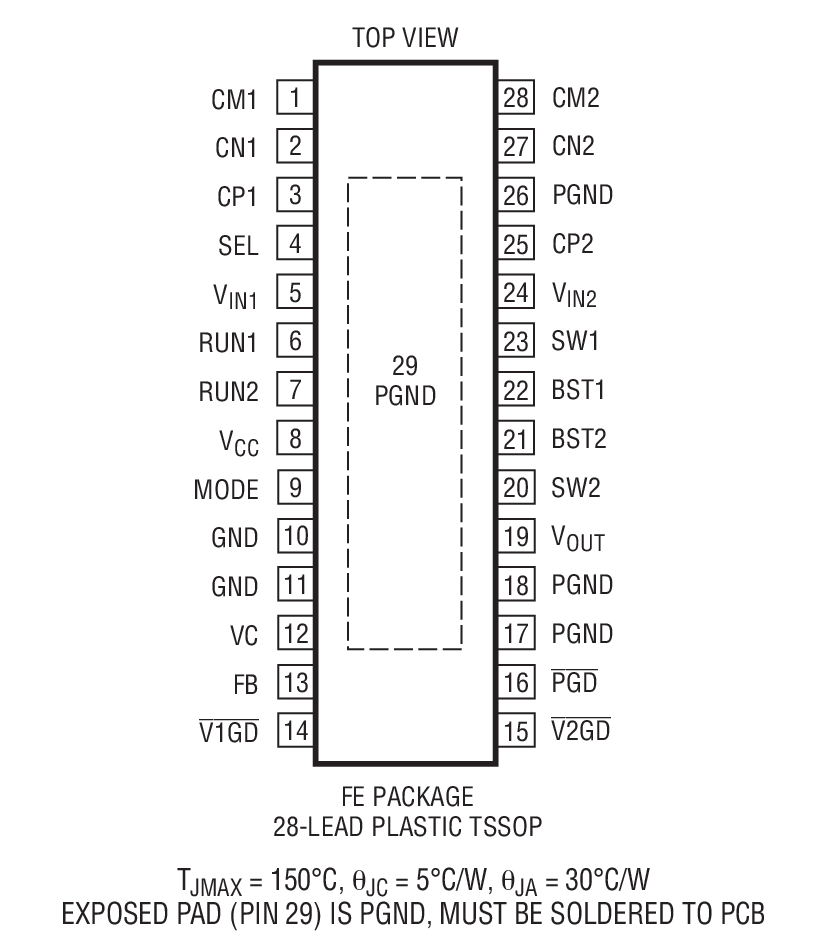

• 4mm x 5mm 24 引脚 QFN 封装或 28 引脚 TSSOP 封装



产品详情和应用

LTC^®3118 是一款双路输入、宽电压范围同步降压-升压型 DC/DC 转换器，其具有一种智能、集成型、低损耗电源通路 (PowerPath) 控制功能。独特的电源架构可在从输入电源至一个高于、低于或等于输入的可编程输出电压范围内实现高效运作。高达 18V 的电压能力提供了针对多种应用和电源的灵活性和电压裕量。

LTC3118 采用一种低噪声、电流模式架构和一个固定的 1.2MHz PWM 模式频率，从而较大限度地缩减了解决方案占板面积。如欲在轻负载条件下实现高效率，则可选择自动突发模式操作，在睡眠模式中仅消耗 50μA 的静态电流。

系统级特性包括理想二极管或 V_IN 优先级模式、V_IN 和 V_OUT 电源良好指示器、准确的 RUN 比较器 (以设置独立的 UVLO 门限)、以及停机模式中的输出断接功能。其他特点包括 2μA 停机电流、短路保护、软起动、电流限制和热过载保护功能。

LTC3118 可提供耐热性能增强型 24 引脚 4mm x 5mm QFN 封装和 28 引脚 TSSOP 封装。

• 具有多种输入电源的系统
• 后备电源系统
• 墙上适配器或锂离子电池输入至 5V_OUT
• 用于提供备用电源的电池或超级电容器输入
• 取代二极管 “或” 设计以实现更高的效率、灵活性和性能
