ADI亚德诺 ADPL21501 产品介绍

2026-03-09 0次

特性

低静态电流：

有源模式下为 20μA
关断模式下为 <2μA

工作电压 V_IN 低至 1V
低 V_CESAT 开关：70mA 时 95mV

使用小型表面贴装元件
高输出电压：最高 30V

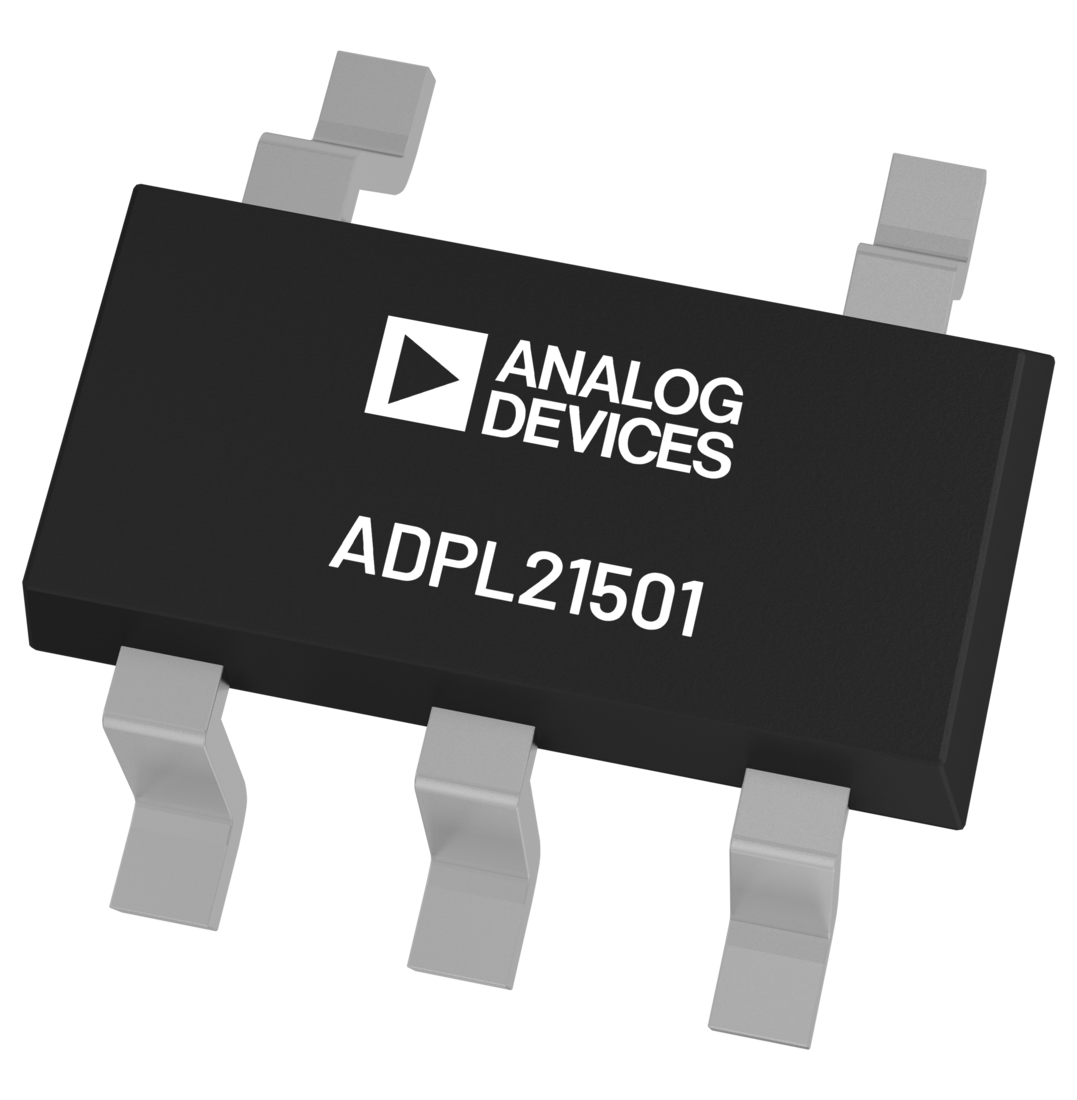

薄型（1mm）ThinSOT^TM 封装
有机发光二极管 (OLED) 电源
医疗诊断设备

产品详情和应用

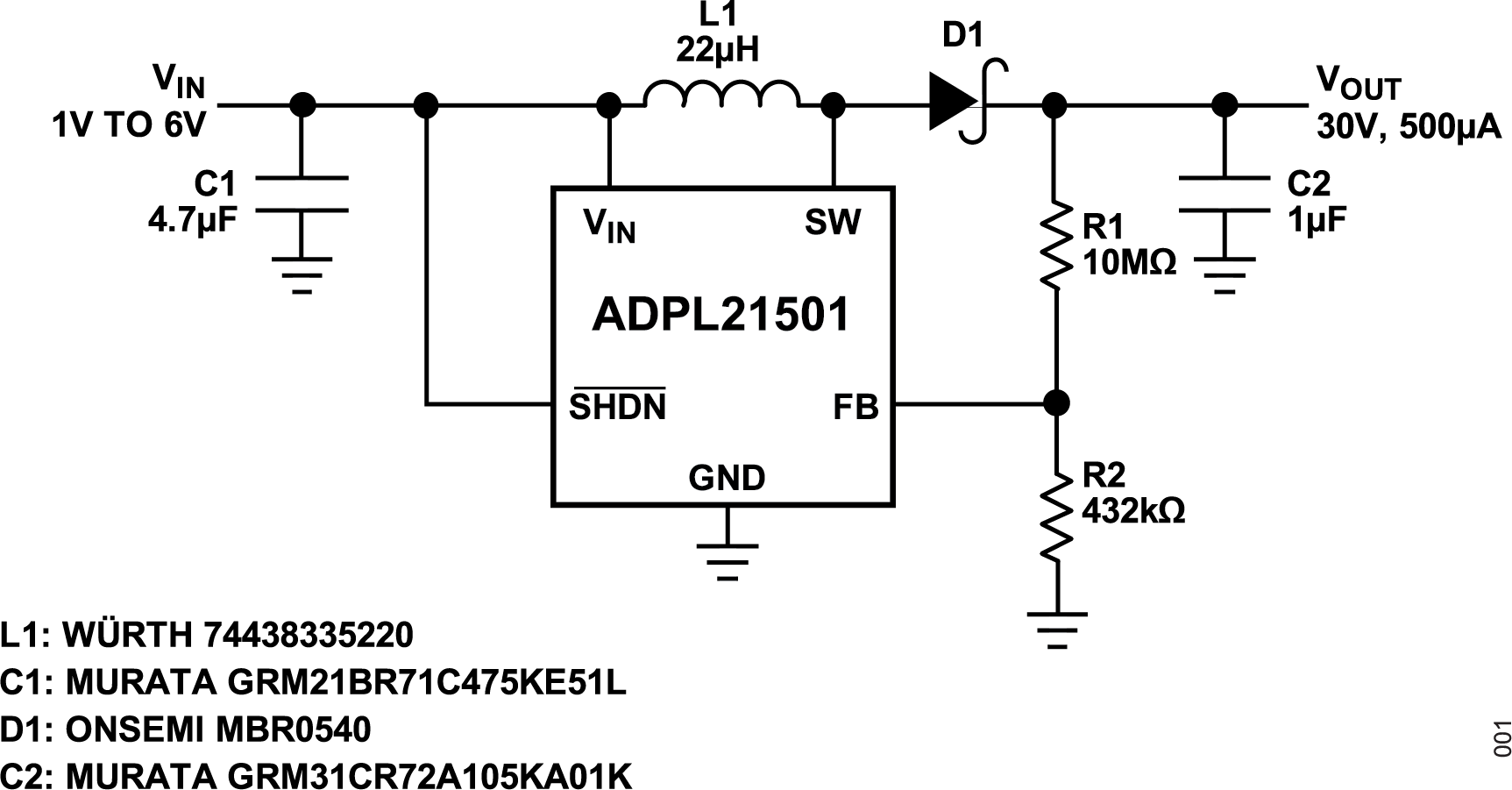

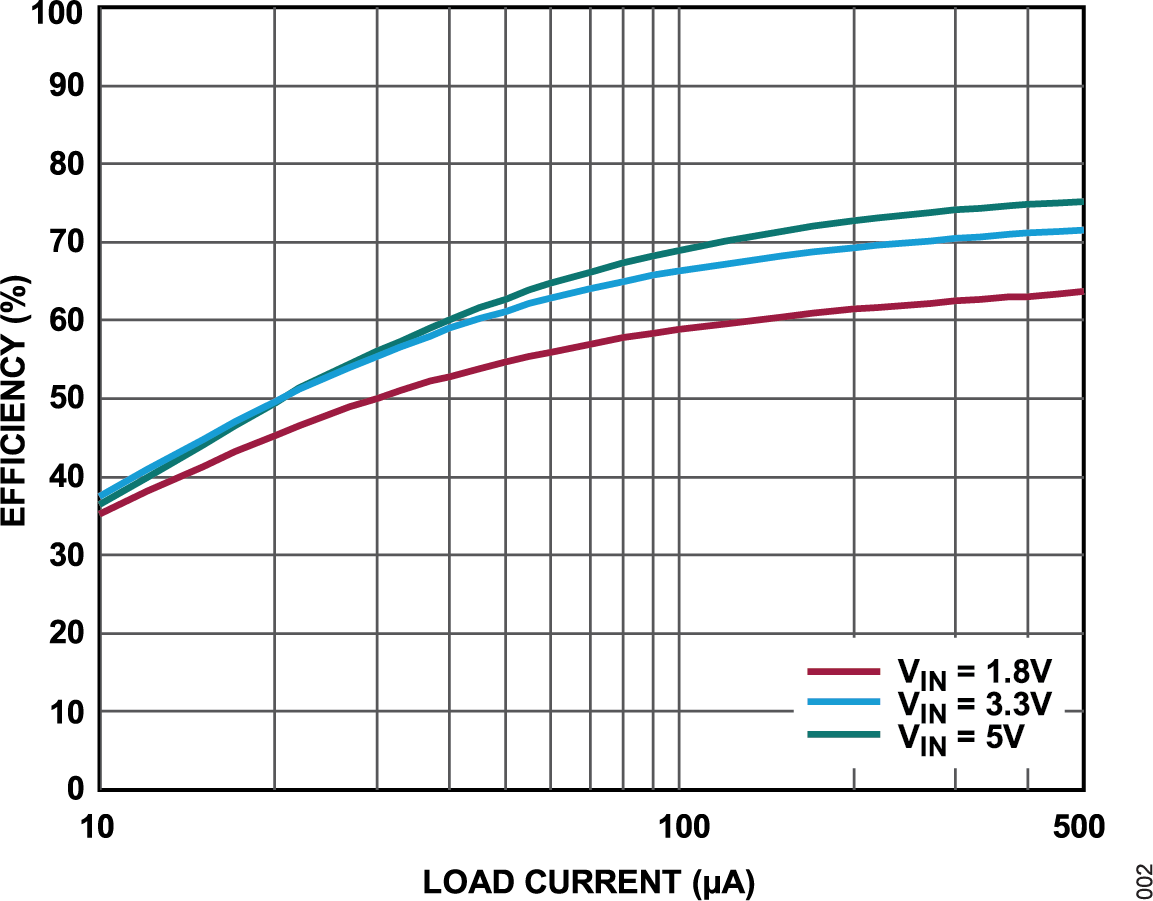

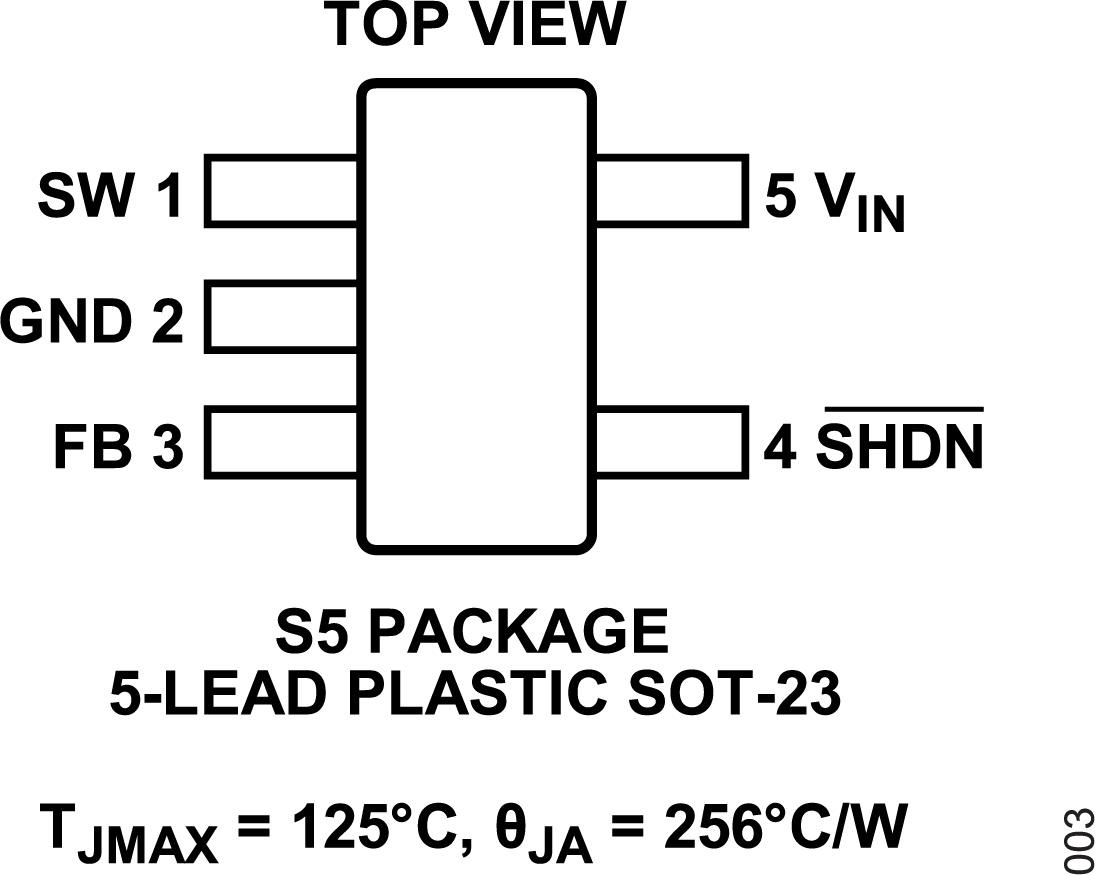

ADPL21501 是一款微功率升压 DC/DC 转换器，采用 5 引线、薄型（1 毫米）ThinSOT 封装。ADPL21501 专为更高功率系统而设计，具有 100mA 电流限制和 1V 至 15V 的输入电压范围。ADPL21501 在无负载时静态电流仅为 20μA，关断时进一步降至 2μA（最大值）。电流限制、固定关断时间控制方案可节省工作电流，从而在较宽的负载电流范围内实现高效率。32V 开关能够在简单的升压拓扑中产生高达 30V 的高压输出，从而无需昂贵的变压器。ADPL21501’ 的低关断时间 (400ns) 允许使用微型薄型电感器和电容器，从而最大限度地减少空间敏感型便携式应用的占用空间和成本。

应用

便携式电子设备
电池备份
数码相机
有机发光二极管 (OLED) 电源
医疗诊断设备
