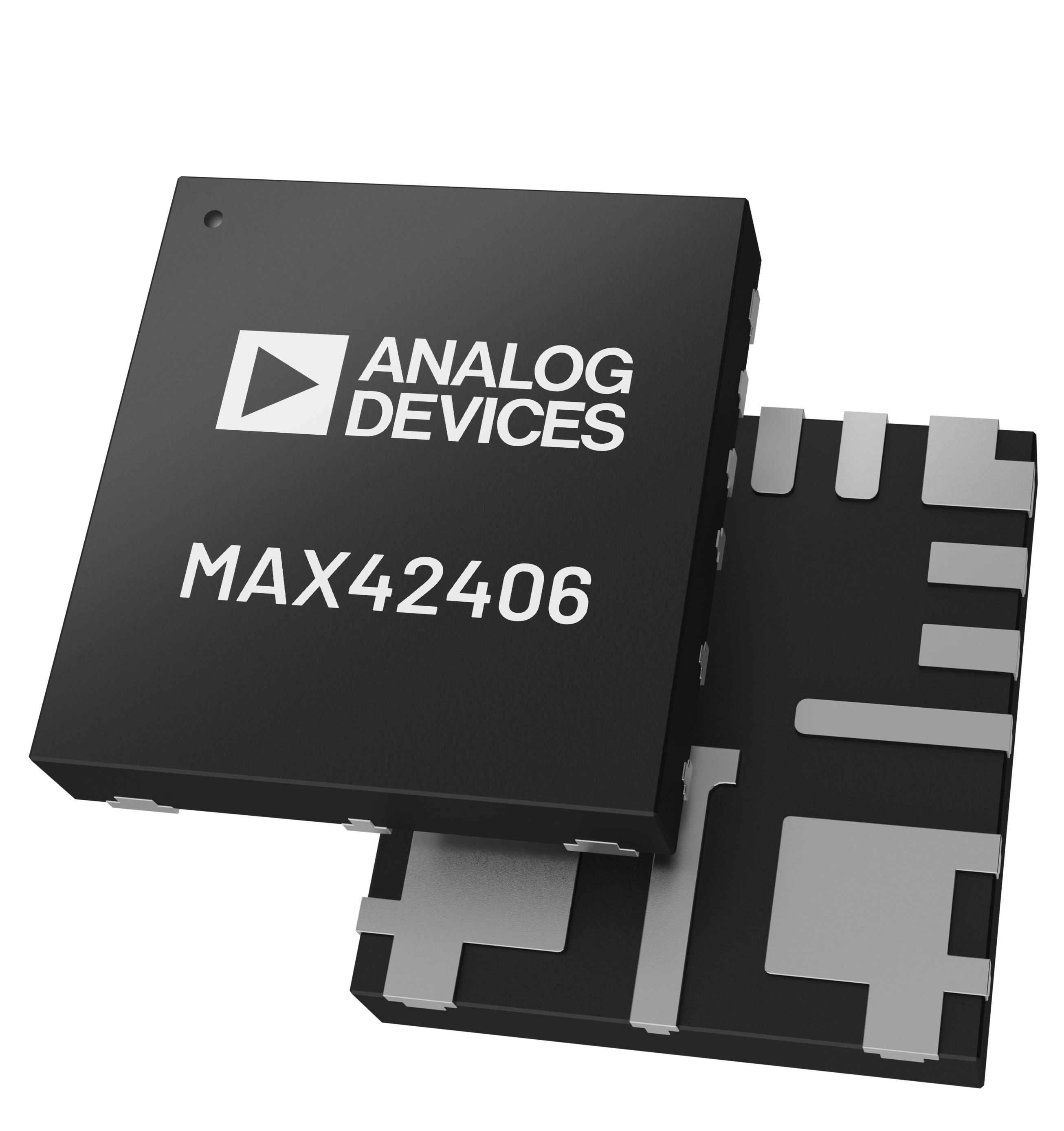

ADI亚德诺 MAX42406 产品介绍

2026-03-09 0次

特性

多功能，小尺寸
- V_IN 工作电压范围：4.5V 至 36V
- 跳跃模式下的静态电流为 10μA
- 具有集成场效应晶体管 (FET) 的同步 DC-DC 转换器
- 固定频率选项：400kHz 和 1.5MHz
- 内部软启动
  - 2.5ms (400kHz)
  - 3.5ms (1.5MHz)
- 可编程输出电压范围：0.8V 至 10V

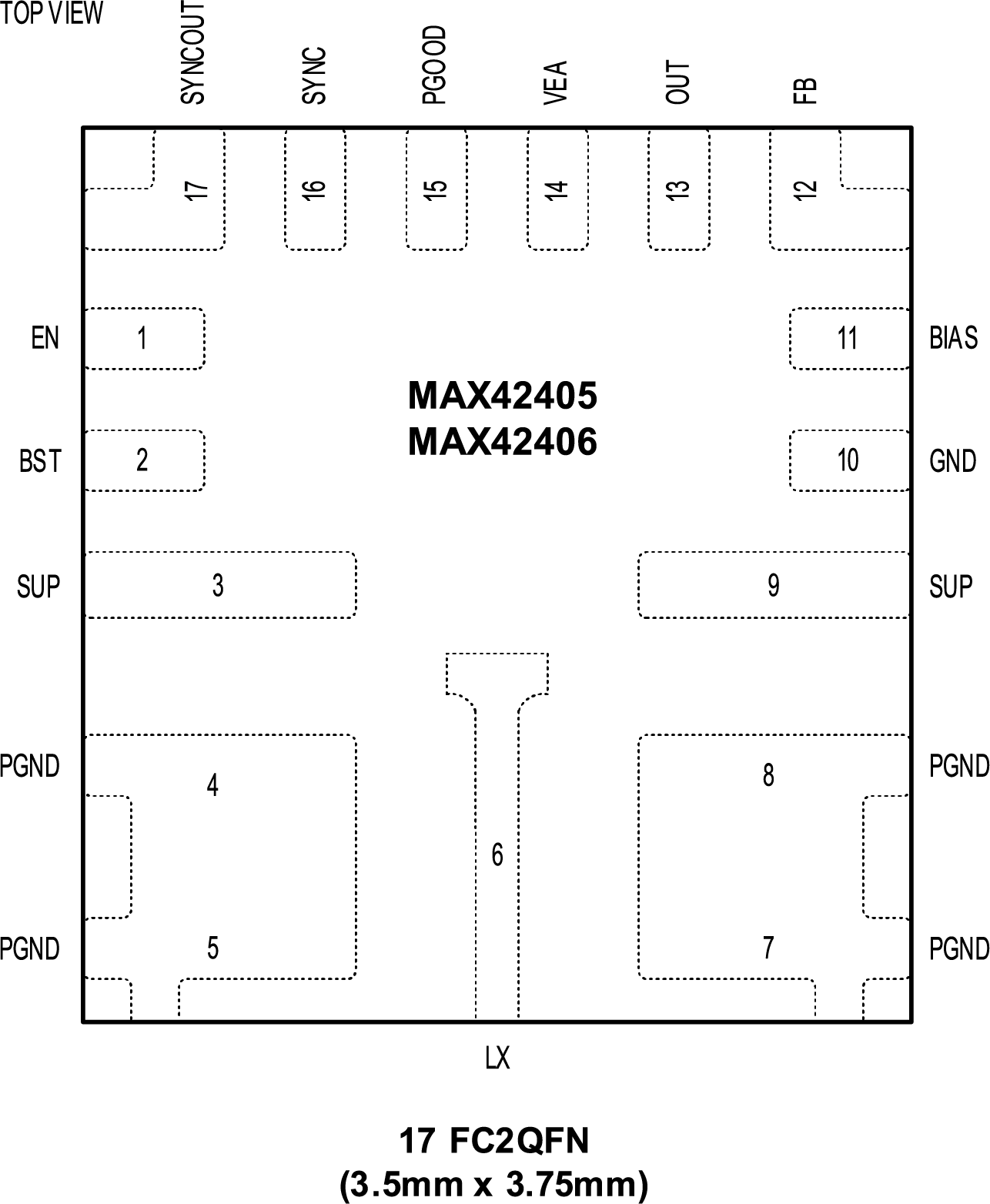

- 3.5mm x 3.75mm，17 引脚 FC2QFN
- 对称封装提供卓越的电磁干扰 (EMI) 性能

双相能力

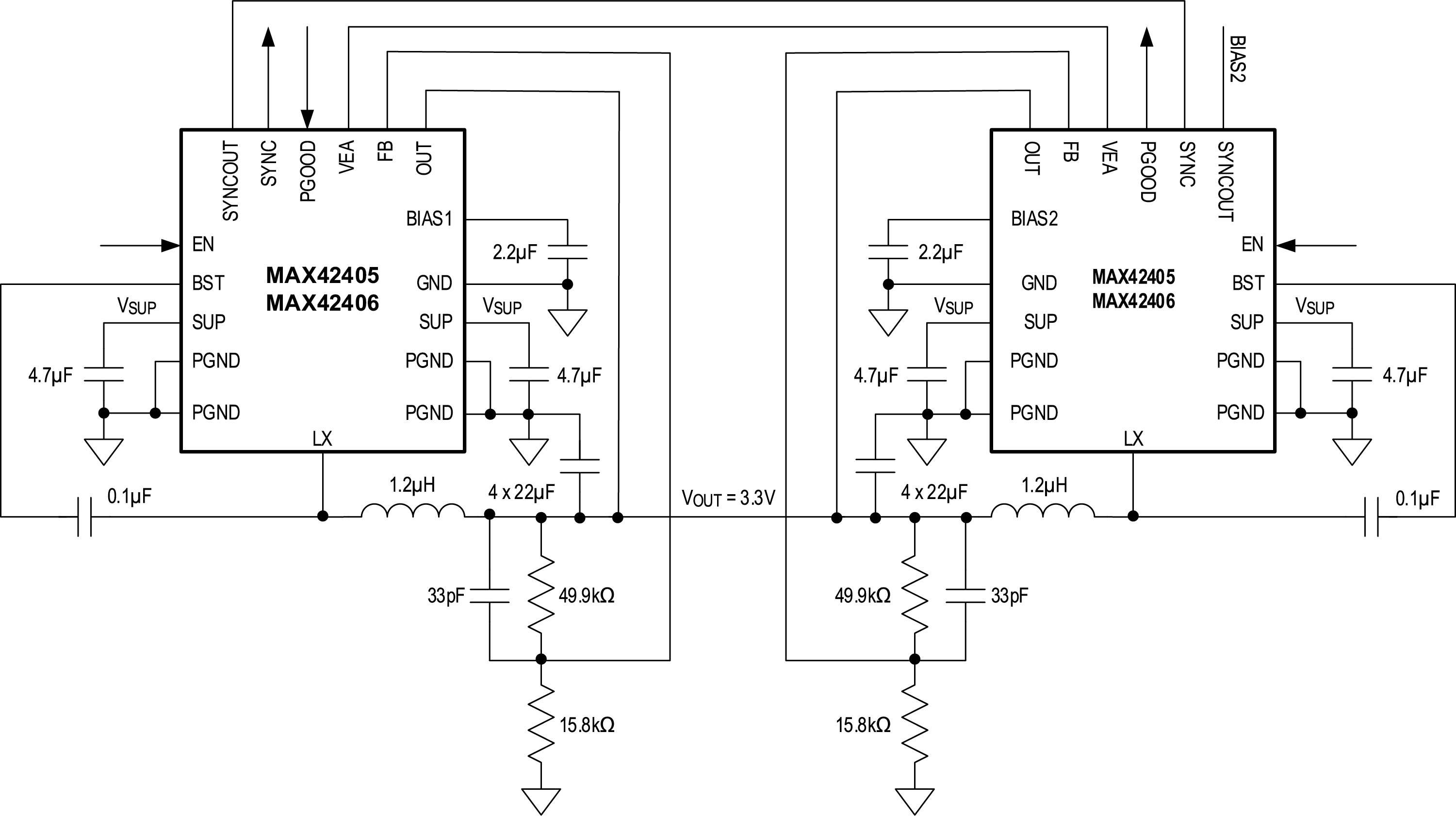

- 可用于高功率设计的双相配置
- 通过共享 VEA 引脚动态均流
- 低 I_Q 操作能力：双相
使用 PGOOD 进行精确输出电压监控
强制脉宽调制 (PWM) 和跳跃模式操作
具有低压差的 99% 占空比操作
过温和短路保护
工作温度范围：–40°C 至 +125°C

产品详情和应用

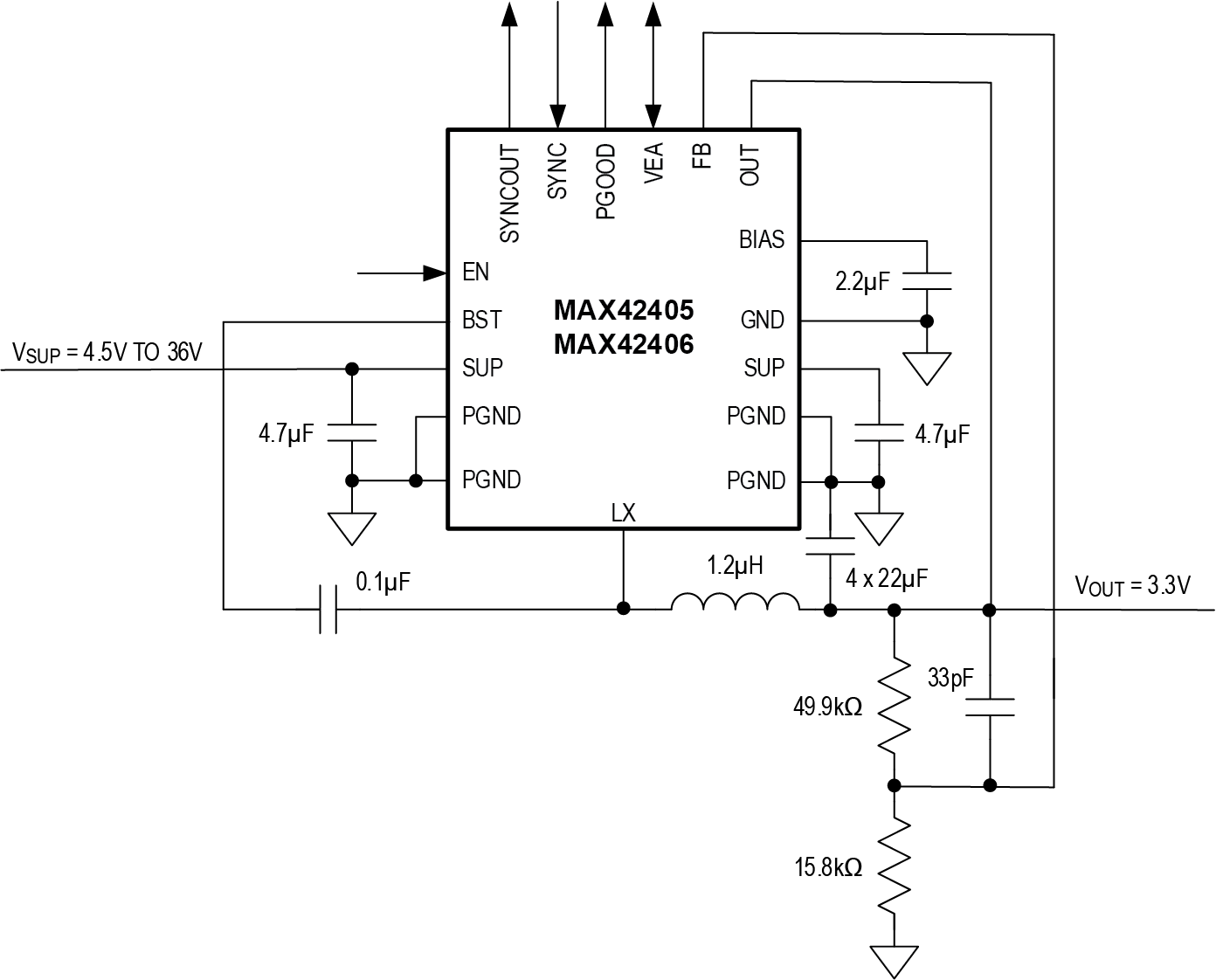

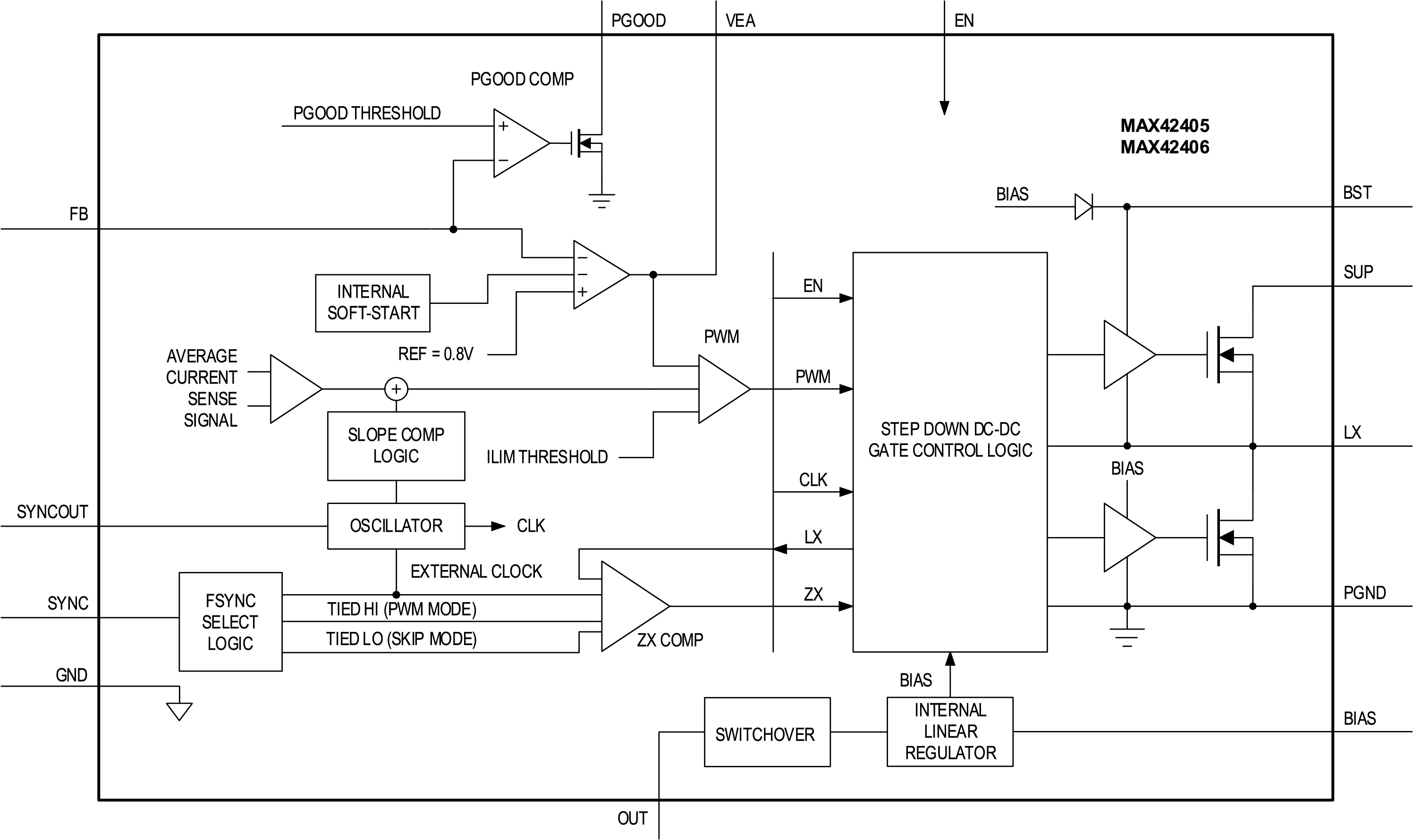

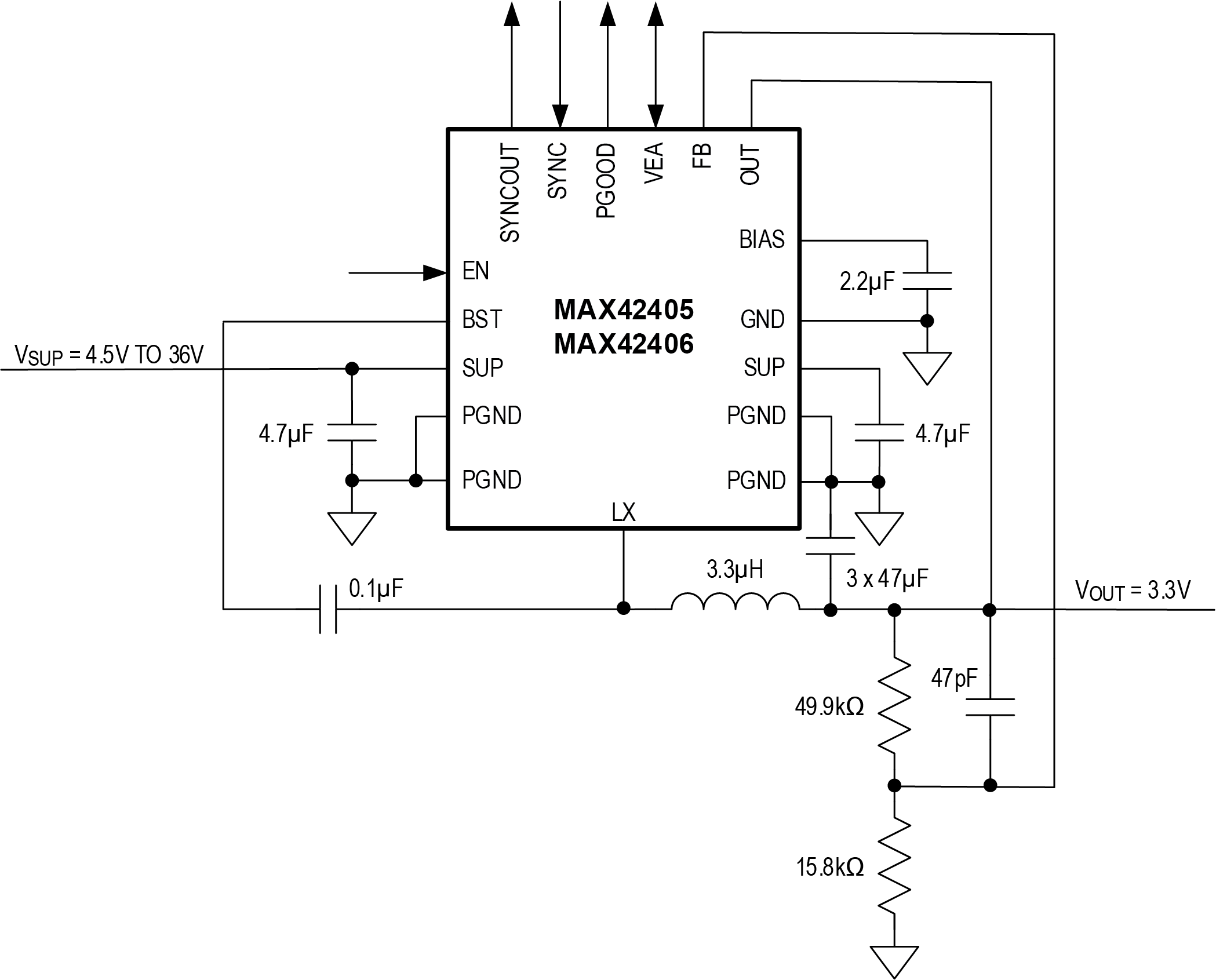

MAX42405/MAX42406 IC 是微型同步降压型转换器，集成了高端和低端开关。这些 IC 可提供高达 6A 的电流，输入电压范围为 4.5V 至 36V。可以通过观察 PGOOD 信号来监控电压质量。该 IC 可以在 99% 占空比低压差下运行，非常适合工业应用。

MAX42405/MAX42406 提供 0.8V 至 10V 的可编程电压范围。频率在内部固定为 400kHz 和 1.5MHz，从而支持小外部元件和减少输出纹波。该 IC 在轻负载时自动进入跳跃模式，空载时具有 10μA 的超低静态电流。该系列产品（包括 MAX42408/MAX42410）提供引脚对引脚兼容的产品，单相配置电流为 5A 至 10A，双相配置电流高达 20A。这些套件还针对双相运行进行了优化，具有非常高的均流精度。

MAX42405/MAX42406 采用小型 3.5mm x 3.75mm、17 引脚倒装四方扁平无引线 (FC2QFN) 封装，使用很少的外部元件。

应用

工业自动化
负载点
分布式直流电源系统
