特性

• 驱动外部功率 MOSFET 和外部 I_SENSE 电阻器
• 应用输入电压仅受限于外部功率组件
• 直接从主端绕组检测输出电压 – 无需光隔离器
• 准确的调节 (无需用户修整)
• 稳压状态得以保持进入不连续操作模式
• 开关频率利用外部电容器设置在 50kHz 至 250kHz
• 任选的负载补偿
• 任选的欠压闭锁

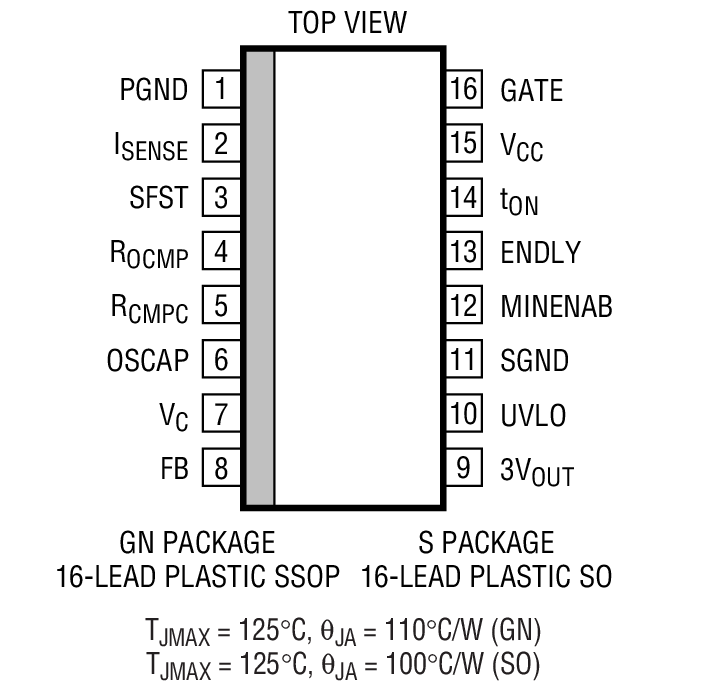

• 采用 16 引脚 SO 封装和 SSOP 封装



产品详情和应用

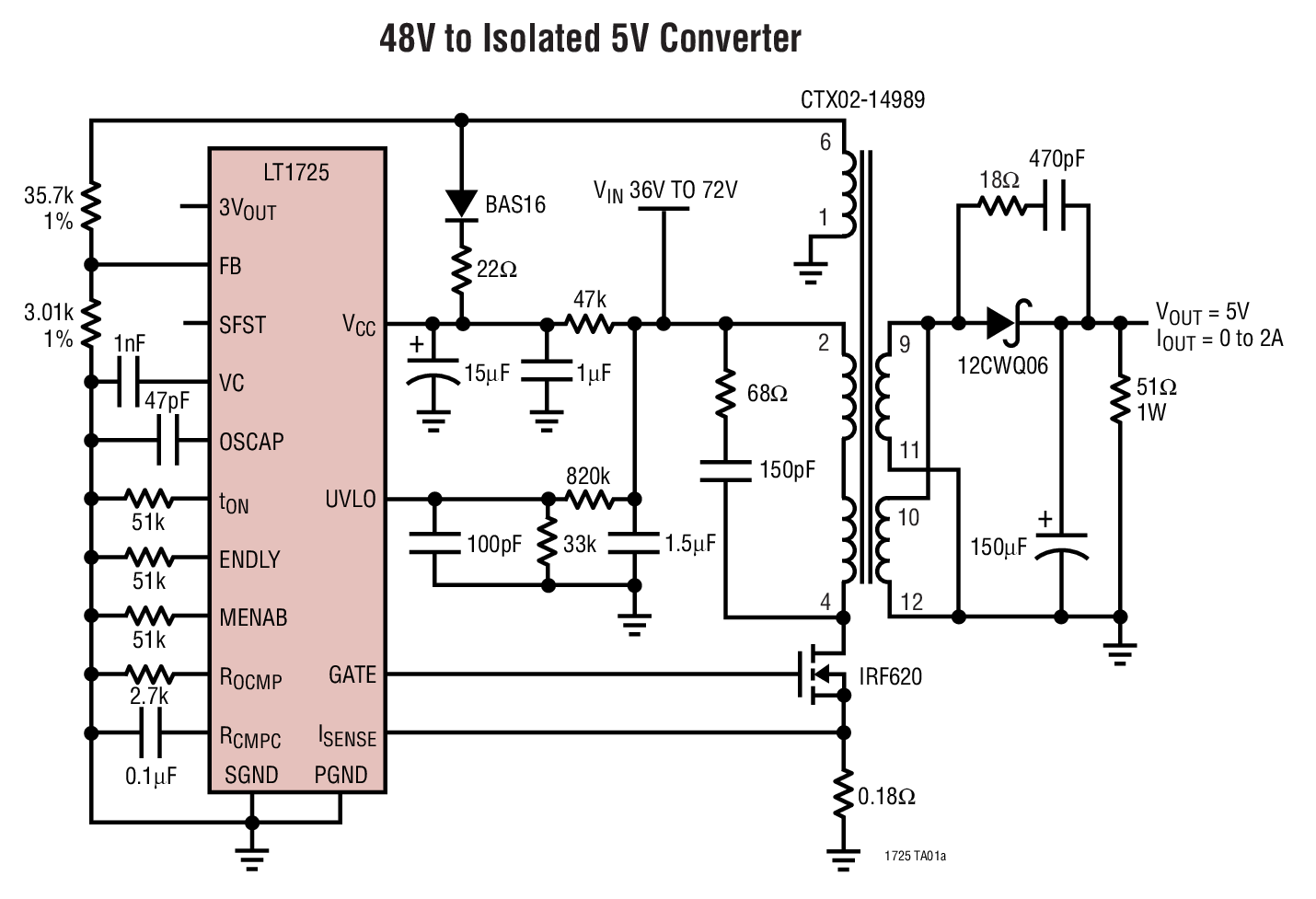

LT^®1725 是一款单片式开关稳压控制器，专为隔离型反激式拓扑而特别设计。该器件驱动一个外部 MOSFET 的栅极，而且一般是采用第三个变压器绕组供电。这些特性实现了一个仅受限于外部电源通路组件的应用输入电压。第三个变压器绕组还提供输出电压反馈信息，因而无需使用光隔离器。其栅极驱动能力与一个合适的外部 MOSFET 相结合，能够输送高达数十瓦的负载功率。

LT1725 拥有一些大多数其他开关稳压器 IC 都不具备的特性。通过运用电流模式开关操作方法，该器件提供了卓越的 AC 和 DC 电压调节性能。在大多数应用中，其独特的控制电路能够保持稳压状态进入不连续操作模式。任选的负载补偿电路可提供改善的负载调节性能。一个任选的欠压闭锁引脚在应用输入电压过低时中止操作。一个任选的外部电容器可实现一种软启动功能。在高达几 mA 的电流条件下可提供一个 3V 输出，用于为主端应用电路供电。

• 电信隔离式转换器
• 离线隔离式电源
• 仪表电源
