ADI亚德诺_ADP2147_产品介绍

ADI亚德诺 ADP2147 产品介绍

2026-03-09 0次

特性

输入电压：2.3 V至5.5 V
峰值效率： 95%
3 MHz固定工作频率
低静态电流： 23 μA
超低关断电流：0.2 μA（典型值）

VSEL引脚支持简单的动态电压调整(DVS)
占空比：100%（低压差模式）
内部同步整流器、补偿和软启动
电流过载和热关断保护功能

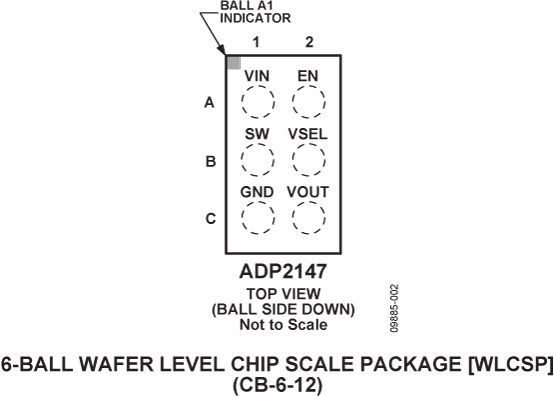

1 mm × 1.5 mm、6引脚小型WLCSP封装

产品详情和应用

ADP2147是一款高效率、低静态电流、降压DC-DC调节器，通过可选引脚控制，可以在两种不同的设置之间切换其输出电压。整个解决方案仅需三个小型外部元件。

降压调节器根据负载电流水平自动切换工作模式，从而实现效率最大化。输出负载较高时，降压调节器以PWM模式工作。当负载电流降至预定义阈值以下时，调节器以省电模式(PSM)工作，以便改善轻负载效率。

ADP2147采用2.3V至5.5V输入电压工作，单个锂电池或锂聚合物电池、多个碱性电池或NiMH电池、PCMCIA、USB及其它标准电源均可以为其供电。在整个输入电压范围内可实现最大800mA负载电流。

ADP2147提供0.8 V至3.3 V的固定输出电压。为尽量减少外部器件数量并提高效率，所有版本均内置功率开关和同步整流器。ADP2147内置软启动功能，采用内部补偿机制。在逻辑控制的关断期间，输入与输出断开，ADP2147从电源汲取的电流不到0.2 μA（典型值）。

其他重要特性包括：欠压闭锁，用来防止电池深度放电；以及软启动，用来防止启动时的输入电流过冲。ADP2147提供6引脚WLCSP封装。

应用

PDA和掌上型电脑
无线手机
数字音频、便携式媒体播放器
数码相机、GPS导航装置
低功耗便携式医疗设备
