ADI亚德诺 LTC3775 产品介绍

2026-03-09 0次

特性

宽 V_IN 范围：4.5V 至 38V
电压前馈补偿
低最小接通时间：t_ON(MIN) < 30ns
强大的内置 MOSFET 驱动器
脉冲前沿调制电压模式控制
在整个温度范围内实现 ±0.75%、0.6V 基准电压准确度
V_OUT 范围：0.6V 至 0.8V_IN
可编程、逐周期峰值电流限值
可采用检测电阻器或 R_DS(ON) 进行电流检测
可编程软起动
可同步固定频率范围：250kHz 至 1MHz
可选择执行脉冲跳跃或强制连续操作模式
低停机电流：14μA (典型值)

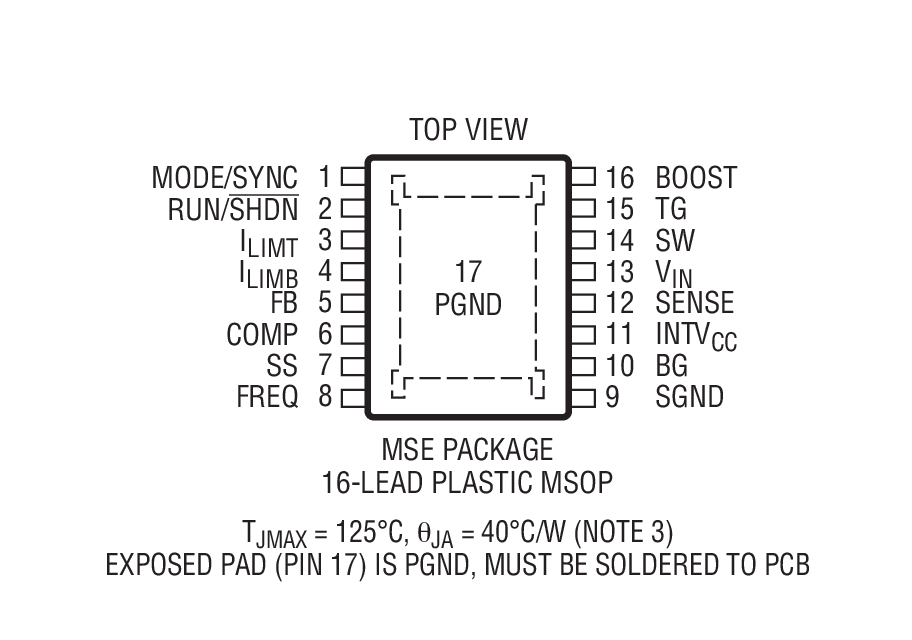

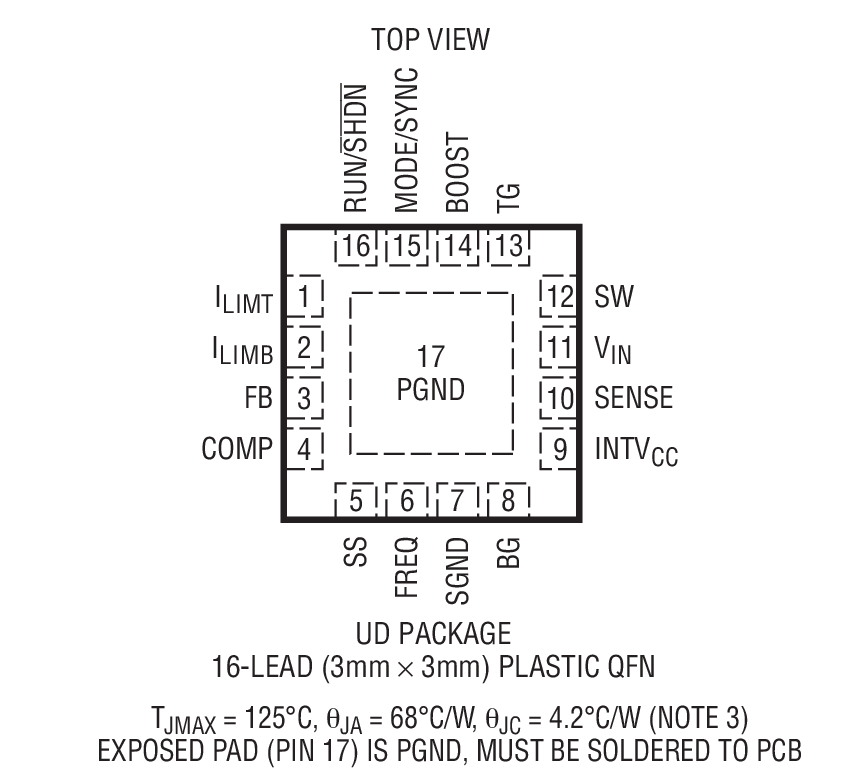

耐热性能增强型 16 引线 MSOP 和 3mm x 3mm QFN 封装

产品详情和应用

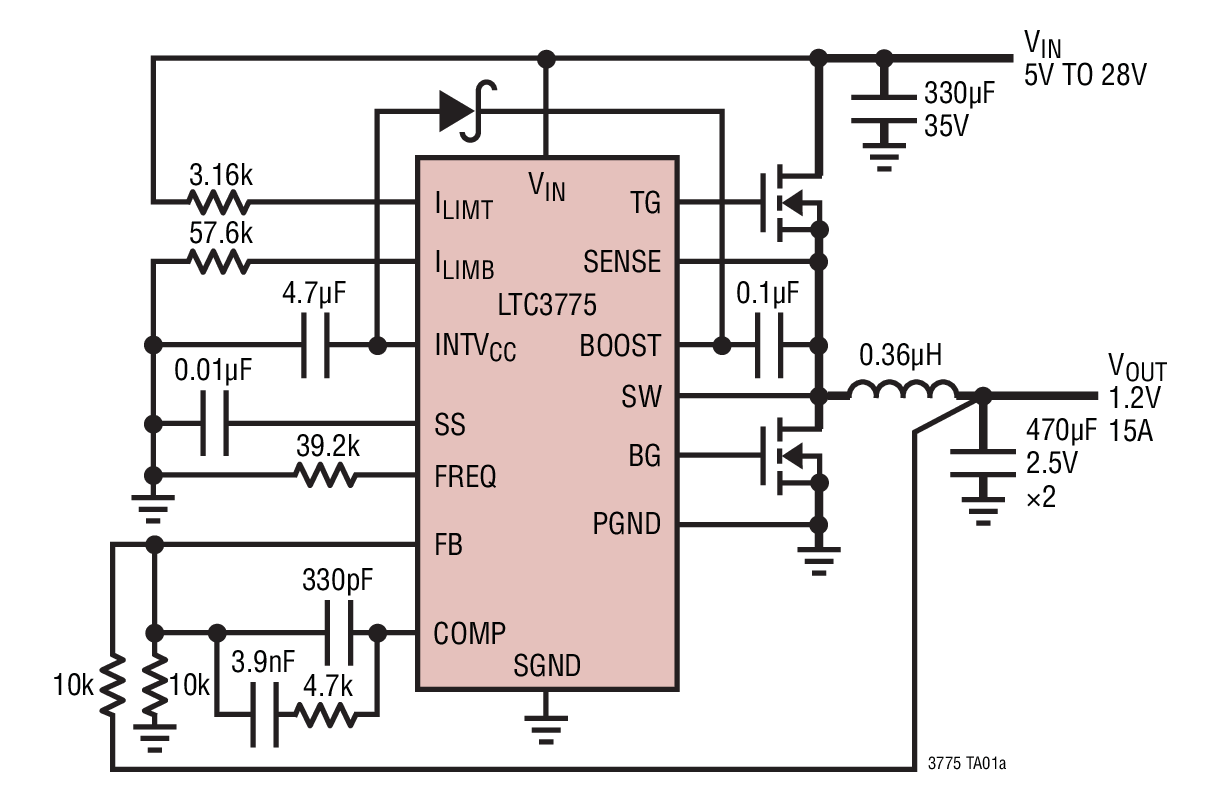

LTC^®3775 是一款高效率、同步降压型开关 DC/DC 控制器，用于从一个 4.5V 至 38V 的输入电源电压来驱动一个全 N 沟道功率 MOSFET 级。一种获专利的电压前馈补偿电路和一个高带宽误差放大器提供了非常快的电压和负载瞬态响应。

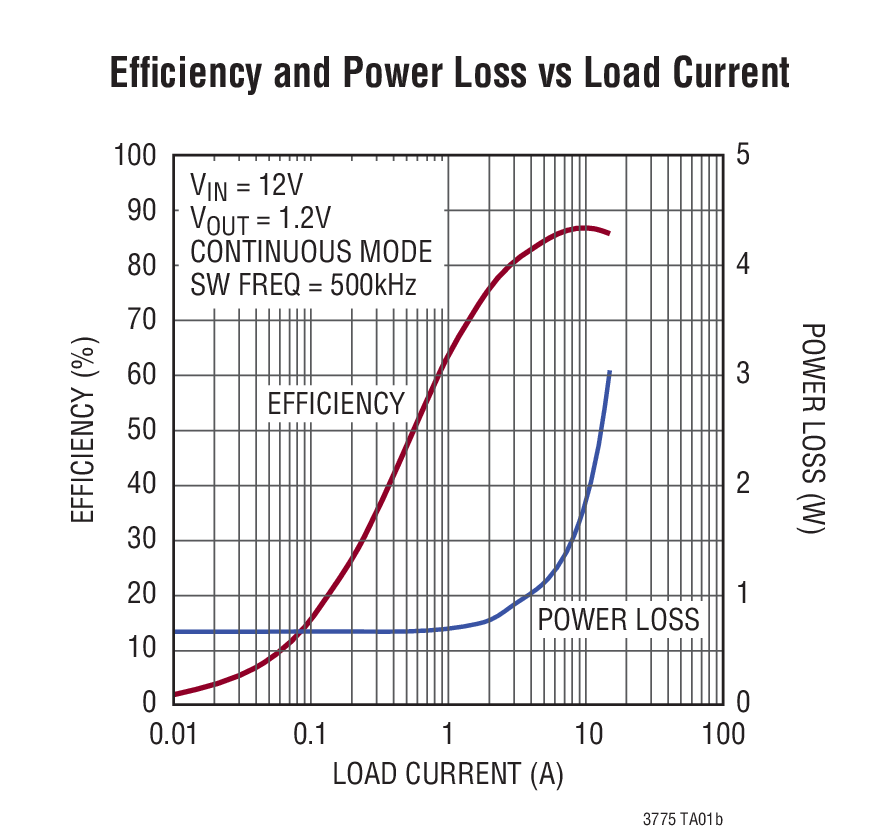

利用一个 30ns 的低最小接通时间实现了高降压比，从而提供了极低的占空比。MOSFET R_DS(ON) 电流检测较大限度地提升了效率。或者，也可以采用一个检测电阻器以实现较高的电流限值准确度。顶端和底端 MOSFET 两端电压的连续监视实现了电感器电流的逐周期控制 (可利用外部电阻器进行配置)。

软起动功能用于控制启动期间的占空比，从而提供了一个平滑的输出电压斜坡上升。工作频率可由用户在 250kHz 至 1MHz 的范围内进行设置，并可同步至一个外部时钟。

应用

汽车系统
电信和工业电源
负载点应用
