LTC1871

量产

宽输入范围、No RSENSE™ 电流模式升压、反激和 SEPIC 控制器

ADI亚德诺 LTC1871 产品介绍
2026-03-09 0次

特性


  • 高效率,无需检测电阻 (No RSENSE)
  • 宽输入电压范围:2.5V 至 36V
  • 电流模式控制提供了优越的瞬态响应
  • 高最大占空比 (典型值为 92%)
  • 具有 100mV 迟滞的 ±2% RUN 引脚门限
  • ±1% 内部电压基准
  • 微功率停机模式:IQ = 10µA
  • 利用一个外部电阻实现可设置工作频率 (50kHz 至 1MHz)
  • 可与一个外部时钟同步至 1.3 x fOSC

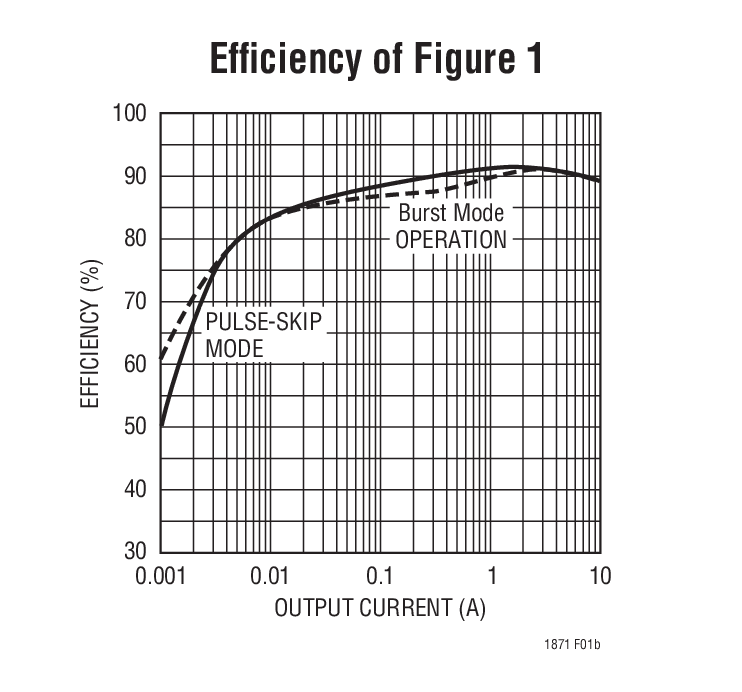

  • 用户控制的脉冲跳跃或突发方式 (Burst Mode®) 操作
  • 内部 5.2V 低压降稳压器
  • 输出过压保护
  • 可利用一个检测电阻进行操作以适合高输出电压应用
  • 采用了小型 10 引脚 MSOP 封装

产品详情和应用

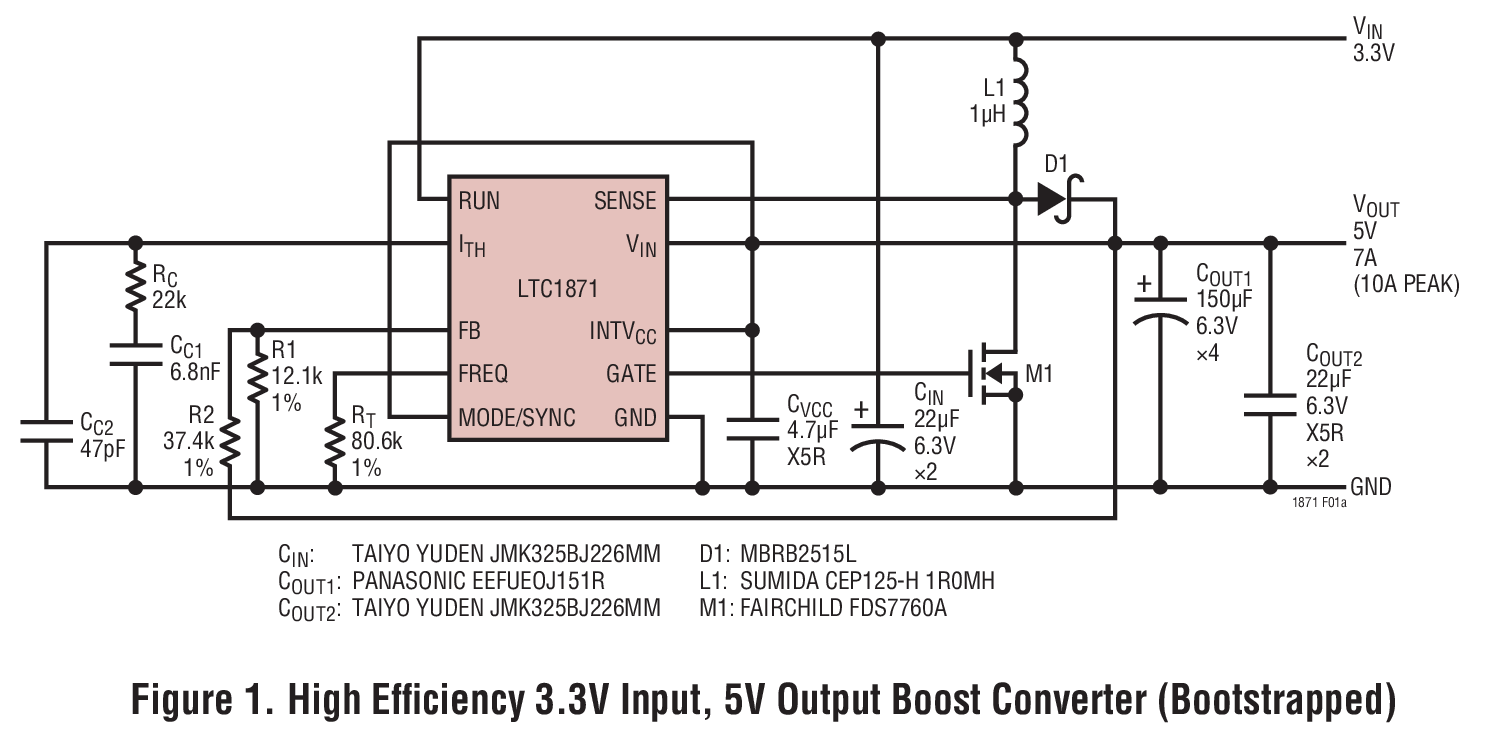

LTC®1871 是一种用于驱动 N 沟道功率 MOSFET 并只需极少外部组件的宽输入、电流模式、升压、反激和 SEPIC 控制器。由于它是对中、小功率应用,因此 LTC1871 可通过利用功率 MOSFET 的导通电阻而省去电流检测电阻的需要,由此较大限度地提高了效率。

该 IC 的工作频率可通过一个外部电阻在 50kHz 至1MHz的范围内进行设置,并能够借助 MODE/SYNC 引脚实现与外部时钟的同步。轻负载时的突发方式操作、 2.5V 的最小低工作电源以及 10μA 的低停机静态电流使得 LTC1871 成为电池式工作系统的理想选择。

对于要求进行恒定频率操作的应用,可采用 MODE/SYNC 引脚使突发方式操作失效。通过把 SENSE 引脚与位于功率 MOSFET 源极的一个电阻相连,LTC1871 即可适合较高输出电压的升压、SEPIC 和反激式应用。

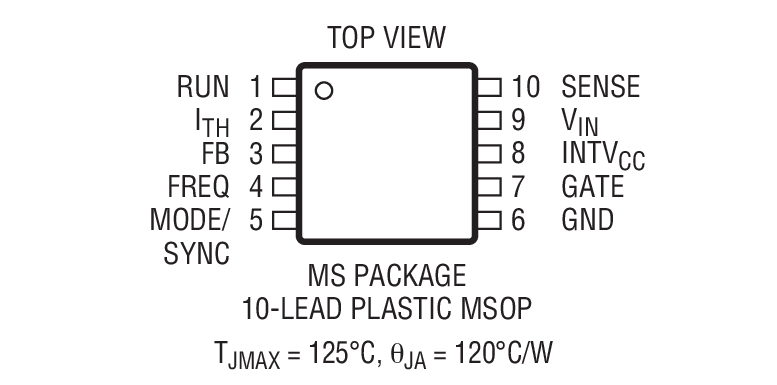

LTC1871 采用 10 引脚 MSOP 封装。


应用

  • 电信电源
  • 便携式电子设备
