ADI亚德诺 LTC3400 产品介绍

2026-03-09 0次

特性

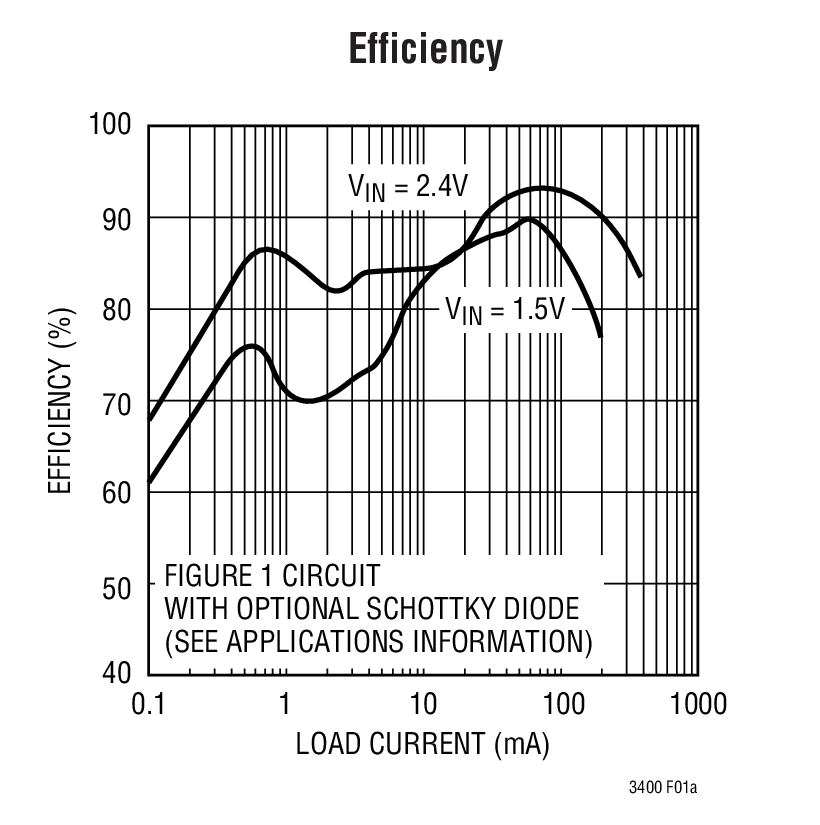

效率高达 92%
可从单节 AA 电池产生 3.3V/100mA 的输出
低起动电压：0.85V
1.2MHz 固定频率开关
内部同步整流器
2.5V 至 5V 输出范围

自动突发模式 (Burst Mode^®) 操作 (LTC3400)
轻负载条件下的连续开关操作 (LTC3400B)
逻辑控制的停机 (电流 < 1uA)
抗振铃控制实现了 EMI 的最小化
纤巧型外部组件

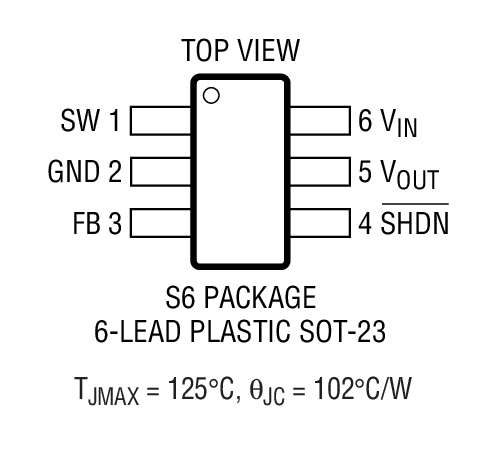

扁平 (高度仅 1mm) 的 ThinSOT^™ 封装

产品详情和应用

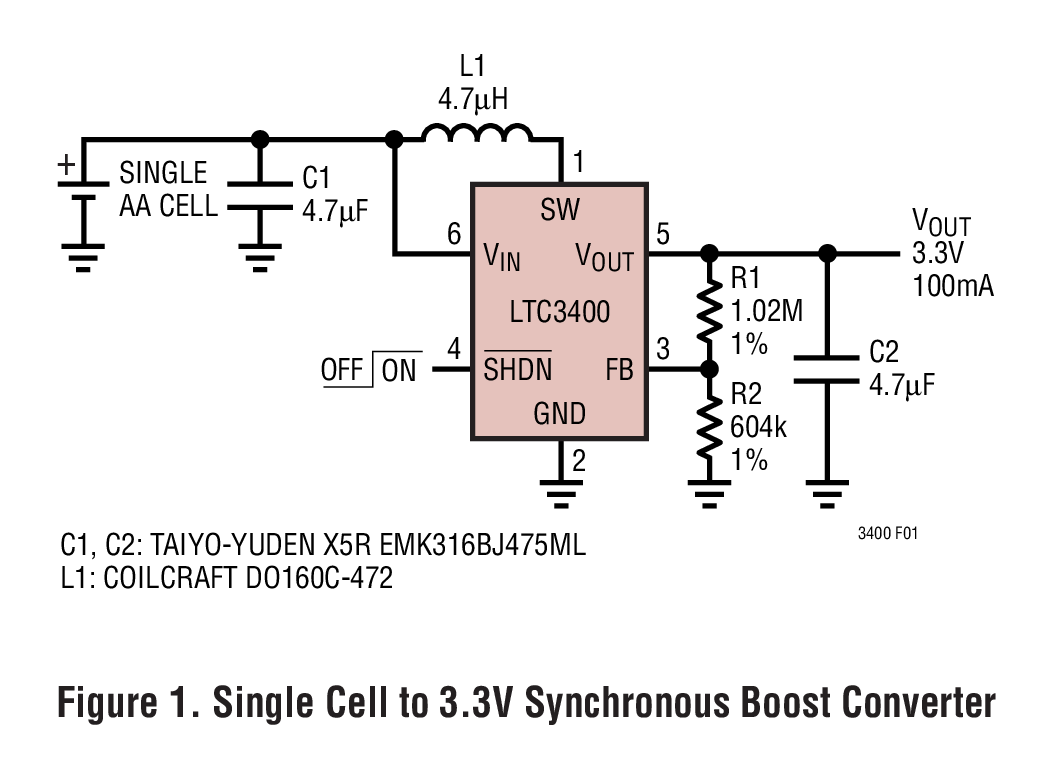

LTC^®3400/LTC3400B 是采用 6 引脚 ThinSOT 封装的高效、固定频率同步升压型 DC/DC 转换器。该器件包括一个内部 NMOS 开关和 PMOS 同步整流器，能够在采用单节 AA 电池输入提供 3.3V/100mA 的输出。

1.2MHz 的开关频率允许采用外形小巧而扁平的电感器和陶瓷电容器，从而较大限度地减少了解决方案的占位面积。电流模式 PWM 设计是内部补偿的，使得外部组件的数量有所减少。LTC3400 可在轻负载条件下自动转换至节能的突发模式操作，而 LTC3400B 则在轻负载条件下进行连续开关操作。抗振铃控制电路通过在不连续工作模式中对电感器进行阻尼来抑制 EMI。这两款器件的停机电流均低于 1uA。

两款器件都采用扁平 (高度仅 1mm) 的 ThinSOT 封装。

应用

寻呼机
MP3 播放机
数码相机
LCD 偏压电源
手持式仪器
无线手机
GPS 接收机
