特性

• 1mA I_Q (在 250kHz)
• 采用小的电感器：15μH
• 全表面贴装型组件
• 仅需占用 0.6 平方英寸的电路板空间
• 低的最小电源电压：2.7V
• 恒定频率电流模式
• 电流限制电源开关：1.5A
• 可调节正输出或负输出
• 停机电源电流：12μA (典型值)
• 简易型外部同步

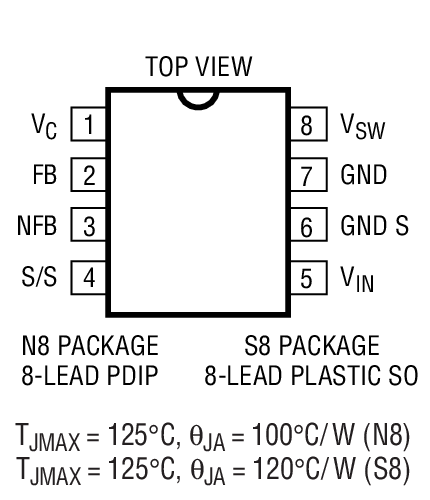

• 8 引脚 SO 封装或 PDIP 封装



产品详情和应用

LT^®1373 是一款低电源电流、高频电流模式开关稳压器。该器件可在所有标准的开关配置中运作，包括升压、降压、反激式、正激式、负输出和“Cuk”。一个 1.5A 高效率开关与所有的振荡器、控制器和保护电路一起集成在芯片之内。LT1373 的所有功能集成在 8 引脚 SO / PDIP 封装中。

与吸收 4mA 静态电流的 500kHz LT1372 相比，LT1373 的开关频率为 250kHz，通常仅消耗 1mA 静态电流，并且具有较高的效率。高频开关操作允许使用非常小的电感器。全表面贴装型组件占用的电路板空间小于 0.6 平方英寸。

新的设计方法既增加了灵活性，又保持了易用性。开关操作可容易地同步至一个外部逻辑电平信号源。当停机引脚为逻辑低电平时，电源电流被减小至 12μA。独特的误差放大器电路能够调节正或负输出电压，同时保持简单的频率补偿方法。非线性误差放大器跨导降低了器件启动或过载恢复时的输出过冲。振荡器频率位移可在过载情况下为外部组件提供保护。

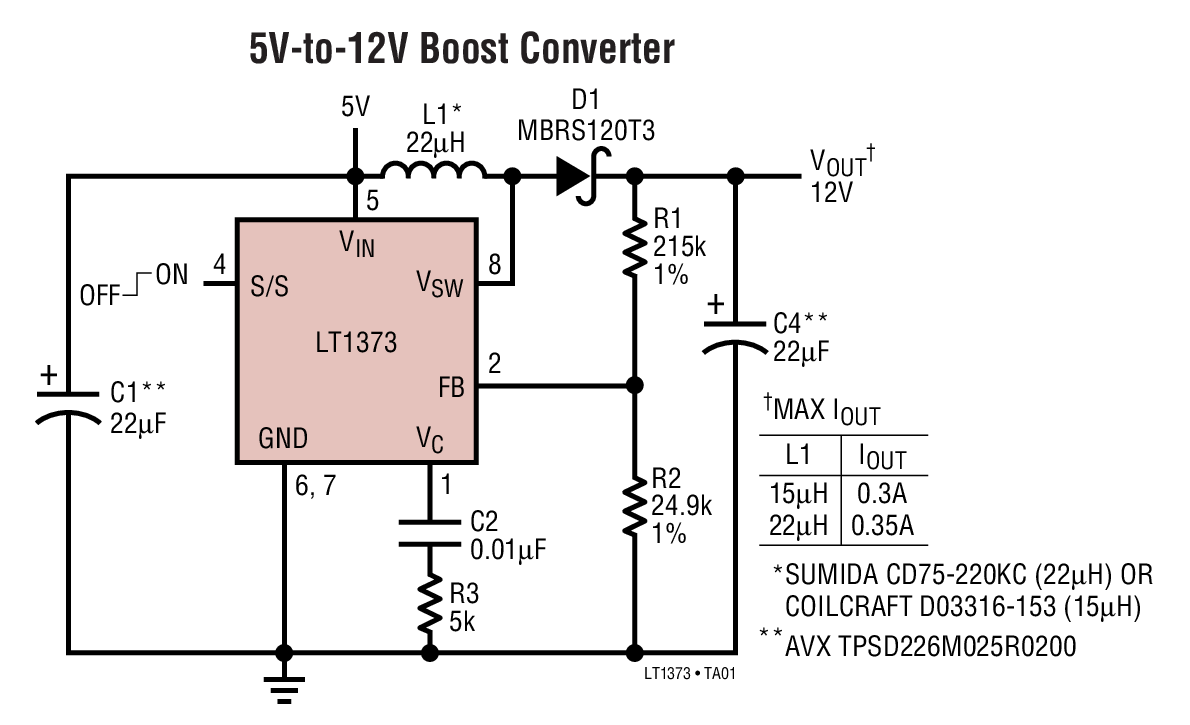

• 升压型稳压器
• CCFL 背光灯驱动器
• 笔记本电脑电源
• 多输出反激式电源
• 负输出电源
