特性

• 宽 V_IN 范围：4V 至 38V (绝对最大值为 40V)
• 低工作 I_Q：50μA
• 宽输出电压范围：0.8V ≤ V_OUT ≤ 24V
• R_SENSE 或 DCR 电流检测
• 可锁相频率 (75kHz 至 850kHz)
• 可编程固定频率 (50kHz 至 900kHz)
• 在轻负载条件下可选择执行连续、脉冲跳跃或低纹波突发模式 (Burst Mode^®) 操作
• 可选的电流限值
• 非常低压差操作：99% 占空比
• 可调型输出电压软起动或跟踪
• 电源良好输出电压监视器
• 输出过压保护
• 低停机 I_Q：14μA
• 内部 LDO 从 V_IN 或 EXTV_CC 给栅极驱动器供电
• 在启动期间无电流折返

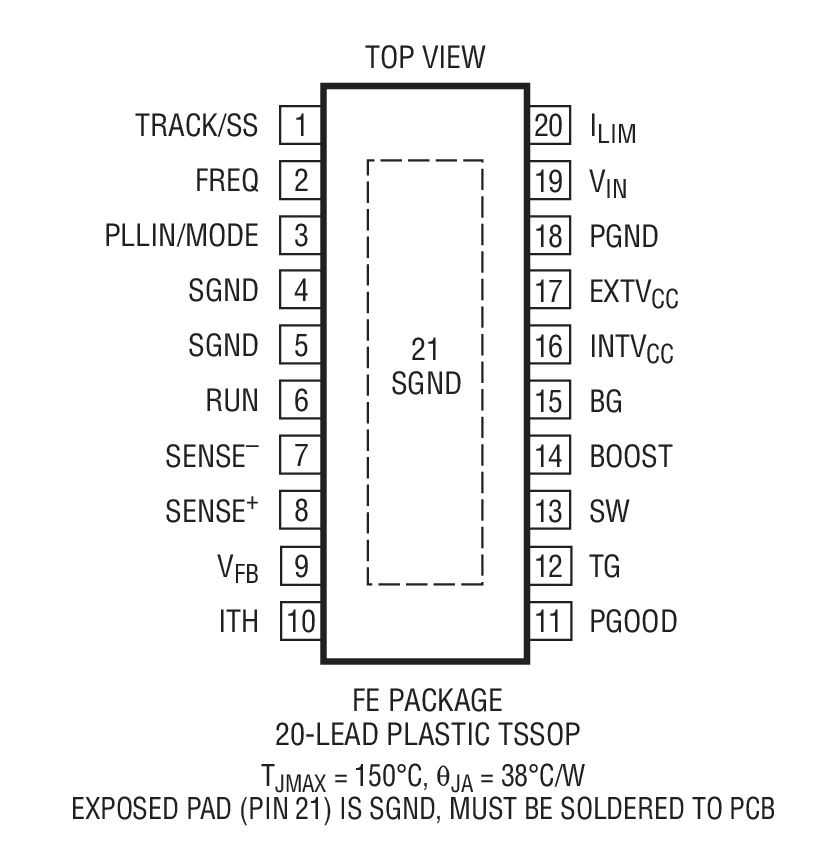

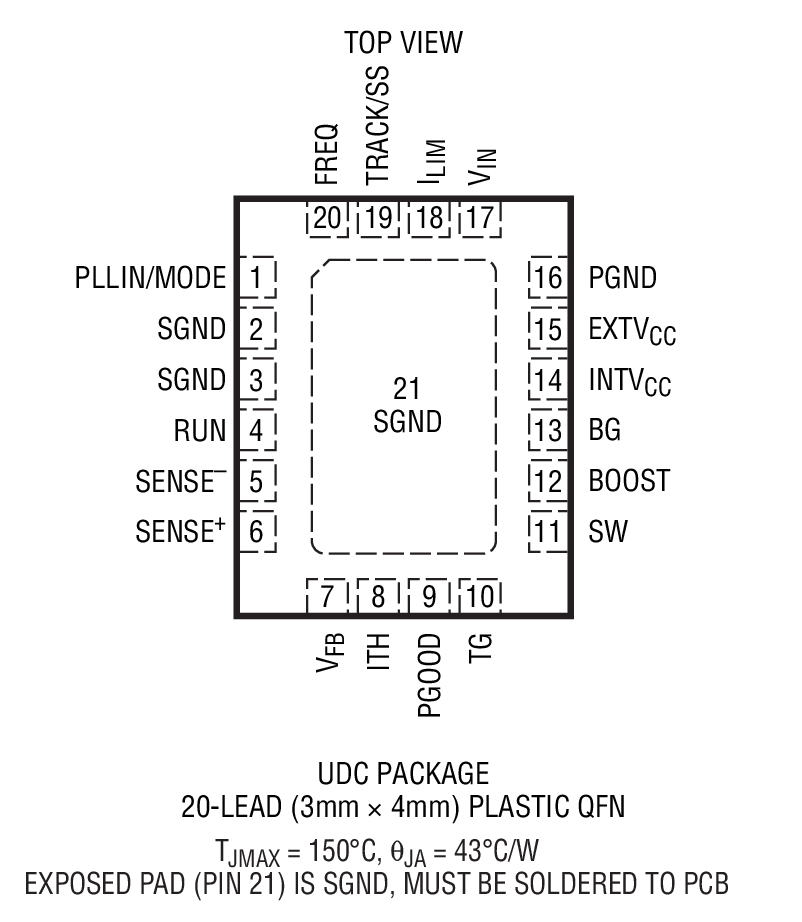

• 小外形 20 引脚 3mm x 4mm QFN 封装和 TSSOP 封装



产品详情和应用

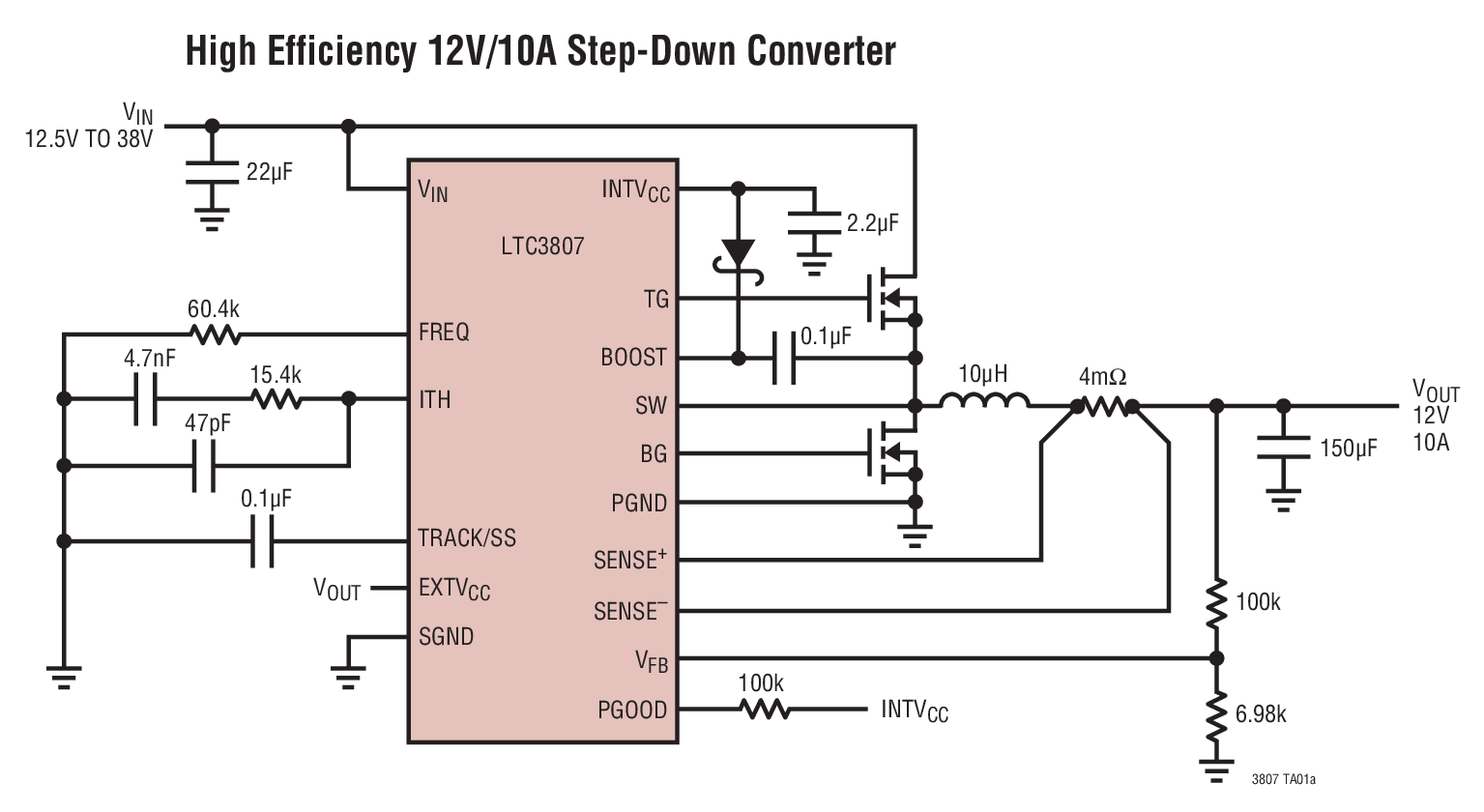

LTC^®3807 是一款高性能、降压型开关稳压器 DC/DC 控制器，用于驱动一个全 N 沟道同步功率 MOSFET 级。一种恒定频率电流模式架构可提供一个高达 750kHz 的可锁相频率。

50μA 的无负载静态电流延长了电池供电型系统中的操作运行时间。OPTI-LOOP^® 的运用使得能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。LTC3807 具有一个精准的 0.8V 基准和一个电源良好输出指示器。4V 至 38V 的宽输入电源范围囊括了众多的中间总线电压和电池化学组成。 LTC3807 的输出电压可设置在 0.8V 至 24V 之间。

TRACK/SS 引脚负责在启动期间使输出电压斜坡上升。电流折返功能用于在短路条件下限制 MOSFET 的热耗散。PLLIN/MODE 引脚负责在轻负载条件下选择执行突发模式操作、脉冲跳跃模式或连续导通模式。

• 汽车 “始终保持接通” 的系统
• 电池供电型数字设备
• 分布式 DC 电源系统
