ADI亚德诺 ADP5074 产品介绍

2026-03-09 0次

特性

宽输入电压范围：
2.85 V至15 V
可调负输出至V_IN − 39 V
集成2.4 A主开关
1.2 MHz/2.4 MHz开关频率，可选外部频率同步范围为1.0 MHz至2.6 MHz
电阻可编程软启动定时器

具有开关斜率控制功能以降低系统噪声
精密使能控制
电源良好输出
UVLO、OCP、OVP和TSD保护

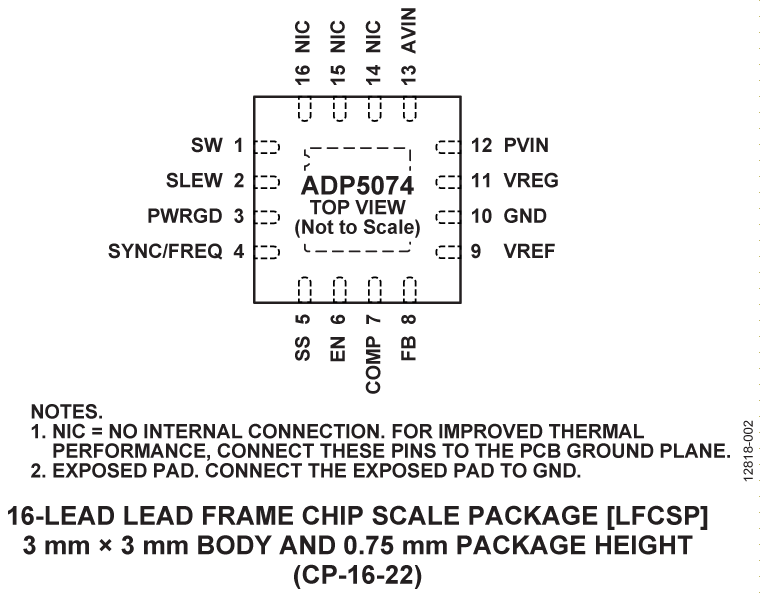

3 mm x 3 mm、16引脚LFCSP
结温范围：−40°C至+125°C

产品详情和应用

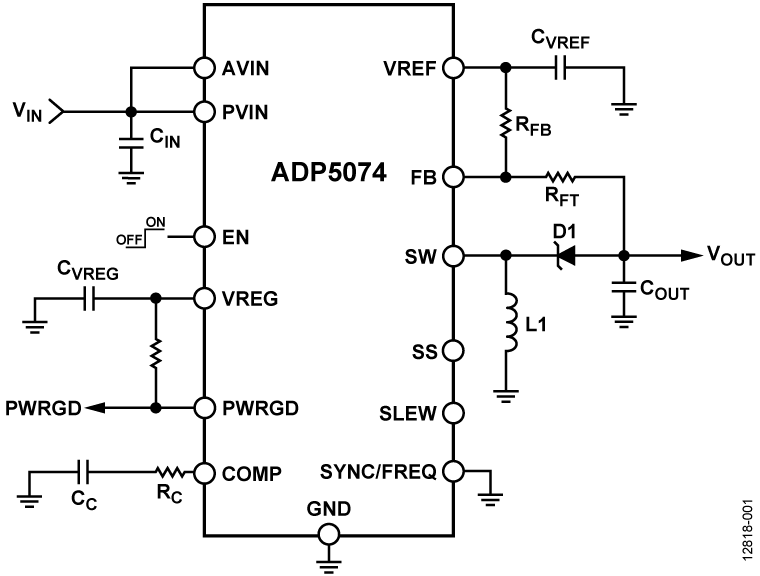

ADP5074是一款双通道、高性能DC-DC反相稳压器，用于产生负电源轨。

2.85 V至15 V的输入电压范围支持各种应用。集成主开关可产生低至输入电压以下39 V的可调负输出电压。

ADP5074以引脚选择的1.2 MHz/2.4 MHz开关频率工作。ADP5074可与外部振荡器在1.0 MHz至2.6 MHz范围内同步，从而轻松滤除敏感应用中的噪声。该稳压器针对MOSFET驱动级实现可编程压摆率控制电路，从而减少电磁干扰(EMI)。

ADP5074内置固定的或电阻可编程的软启动定时器，可防止上电时产生浪涌电流。关断期间，该稳压器完全断开输入电源负载，实现真正的关断。良好的功率引脚用于指示输出稳定。

ADP5074的其它重要安全特性包括过流保护(OCP)、过压保护(OVP)、热关断(TSD)和输入欠压闭锁(UVLO)。

ADP5074采用16引脚LFCSP封装，额定结温范围为-40℃至+125℃。

应用

双极性放大器、ADC、数模转换器(DAC)和多路复用器
高速转换器
射频(RF)功率放大器(PA)偏置电源
光学模块
