特性

• 减少外部元件数量并降低总成本
  • 无肖特基同步操作
  • 提供内部补偿，以实现任何输出电压
  • 内置软启动
  • 全陶瓷电容设计，布局紧凑
• 减少DC-DC稳压器库存数量
  • 宽输入范围：4.5V至42V
  • 可调输出：0.9V至0.9 x V_IN
  • 100kHz至2.2MHz可调开关频率，具有外部同步功能
• 降低功耗
  • 峰值效率 >90%
  • PFM/DCM可提高轻负载效率
  • 关断电流：2.8µA
• 在恶劣工业环境中可靠运行
  • 峰值限流保护
  • 内置通过低电平有效RESET监控输出电压的功能
  • 可编程EN/UVLO阈值
  • 单调启动进入预偏置负载状态
  • 过温保护
  • 较高的工业级-40°C至+125°C工作温度范围/-40°C至+150°C结温范围

产品详情和应用

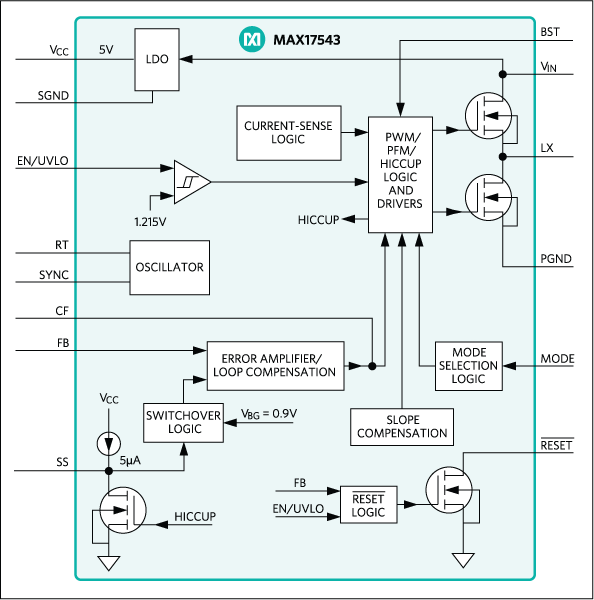

MAX17543是一款高效、高压、同步降压型DC-DC转换器，集成MOSFET，可在4.5V至42V输入电压下工作。该转换器可提供高达2.5A的电流并产生0.9V至0.9 x VIN的输出电压。在-40°C至+125°C范围内，反馈(FB)电压精确到±1.1%以内。

MAX17543采用峰值电流模式控制。该器件可以在脉冲宽度调制(PWM)、脉冲频率调制(PFM)或断续导通模式(DCM)控制方案下运行。

该器件采用20引脚(4mm × 4mm) TQFN封装。提供仿真模型。

应用

• 基站电源
• 配电稳压器
• 通用负载点电源
• 高压单板系统
• 工业电源
