特性

• 4.5V至40V或5V ±10%输入电压范围
• 0.6V至(0.85 x V_IN)可调输出
• 可调开关频率(100kHz至1MHz)，精度为±10% (1MHz)
• 自适应内部数字软启动
• 输出电流可达25A
• 具有可调节温度补偿门限(30mV至300mV)的逐周期谷电流模式限流
• 可单调启动至预置输出
• ±1%精度的电压基准
• 90%最大占空比(MAX15046C)
• 3A峰值栅极驱动器
• “打嗝”式短路保护
• 热关断
• 电源就绪(PGOOD)输出和带有±5%精度门限的使能输入(EN)
• 增强散热的16引脚QSOP封装

产品详情和应用

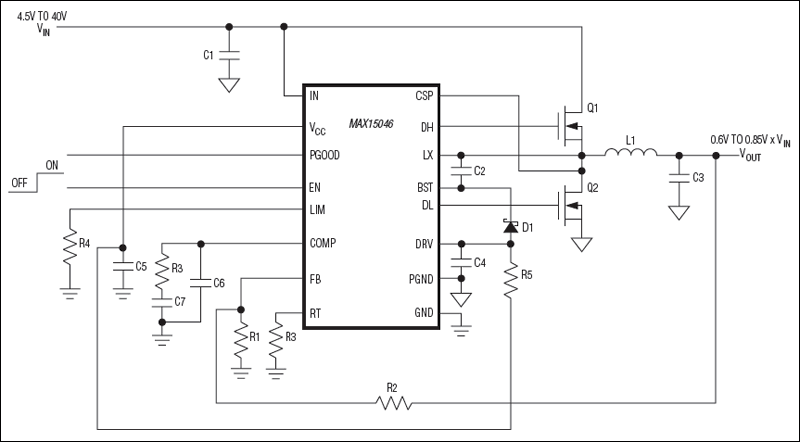

MAX15046同步降压控制器工作在4.5V至40V输入电压范围，输出电压可在85%的输入电压至0.6V范围内调节，支持高达25A的负载电流。器件允许单调启动至预置电压而不对输出放电，并具有自适应内部数字软启动功能。

MAX15046可通过外部电阻在100kHz至1MHz范围内调节开关频率。MAX15046的自适应同步整流无需外部续流的肖特基二极管。该器件利用外部低边MOSFET的导通电阻作为电流检测元件，省去了检流电阻。无需检流电阻即可在输出过载或输出短路故障下保护DC-DC元件不受损坏。“打嗝”式限流降低了短路条件下的功耗。MAX15046包括一个电源就绪输出和一个具有精确开启/关断门限的使能输入，用于输入电源监测和电源排序。

其它保护功能包括吸电流模式限流及热关断。当器件从输出吸收电流时，吸电流模式限流功能可防止反向电感电流达到危险值。

MAX15046A/MAX15046B具有软停止工作模式，MAX15046C中的软停止工作模式被禁用。

MAX15046采用16引脚QSOP或16引脚QSOP-EP封装，工作在-40°C至+125°C温度范围。

应用

• 基站
• 工业电源(PLC、工业计算机、现场总线设备、现场总线连接器)
• 电信电源
