ADI亚德诺 MAX16710 产品介绍

2026-03-09 0次

特性

功率密度高，元件数量少
- 紧凑型 2.52 mm x 2.93 mm、25 焊球 WLP 封装
- 内部补偿
- 单电源操作，并集成用于偏置生成的 LDO
宽工作范围
- 2.7V 至 16V 输入电压范围
- 0.5V 至 5.8V 输出电压范围
- 可配置开关频率：500kHz 至 1.5MHz
- 结温范围：–40°C 至 +125°C
- 三个编程引脚，用于选择不同的配置

优化的性能和效率
- 峰值效率：93.1%（V_DDH = 12V、V_OUT = 1.8V、f_SW = 500kHz）
- AMS 可改善负载瞬态
- 可选 DCM 可提高轻负载效率
- 差分远程检测

产品详情和应用

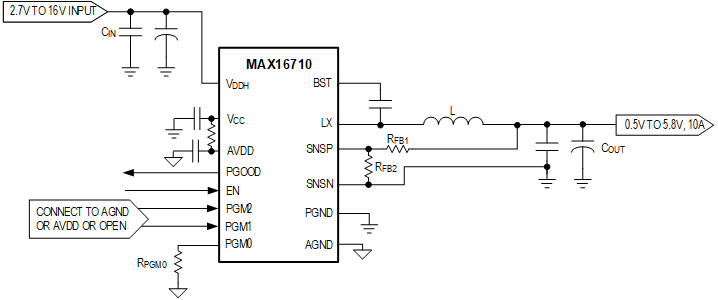

MAX16710 是一款完全集成式高效降压型 DC-DC 开关稳压器。该稳压器可以采用 2.7V 至 16V 输入电源，支持 0.5V 至 5.8V 输出调节范围，提供高达 10A 负载电流。

该套件的开关频率可在 500kHz 至 1.5MHz 之间进行配置，并能够优化解决方案的尺寸和性能设计。

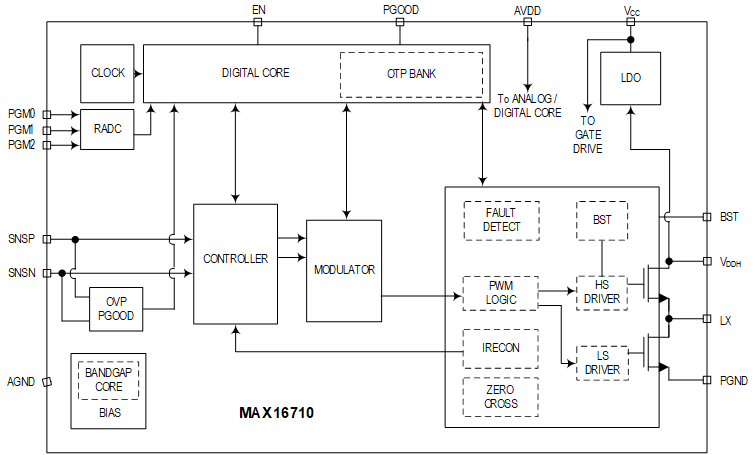

MAX16710 采用具有内部补偿的固定频率和电流模式控制。该 IC 采用先进的调制方案 (AMS) 和可选的断续电流模式 (DCM) 工作，以提高性能。可通过三个编程引脚（PGM0、PGM1 和 PGM2）选择操作设置和可配置功能。

该 IC 有一个内部 1.8V 线性稳压器 (LDO) 输出，为栅极驱动器 (V_CC) 和内部电路 (AVDD) 供电。

该 IC 具有多种保护功能，包括正负过流保护、输出过压保护和过温保护，可确保设计稳定可靠。

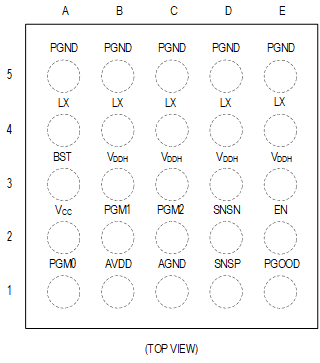

该套件采用紧凑型 2.52mm x 2.93mm 晶圆级封装，支持的结温范围为 -40°C 至 +125°C。
