ADI亚德诺 LTC7806 产品介绍

2026-03-09 0次

特性

2 相操作可降低所需的输入和输出电容以及电源感应噪声
同步运行，以实现最高效率，并减少散热
宽输入电压范围：启动后，为 4.5V 至 40V，并可在低至 1V 时工作
输出电压高达 40V
低工作静态电流：18μA
PassThru^™ 运行：同步 MOSFET 的 100% 占空比容量
R_SENSE 或电感器 DCR 电流检测

扩频运行
可编程固定频率（100 kHz 至 3 MHz）
可锁相频率（100 kHz 至 3 MHz）
轻负载时，可选择连续、脉冲跳跃或低纹波突发模式^®操作
输入电流监视器输出
内部 LDO 通过 V_BIAS 或 EXTV_CC向栅极驱动供电
低关断 I_Q：1.5μA

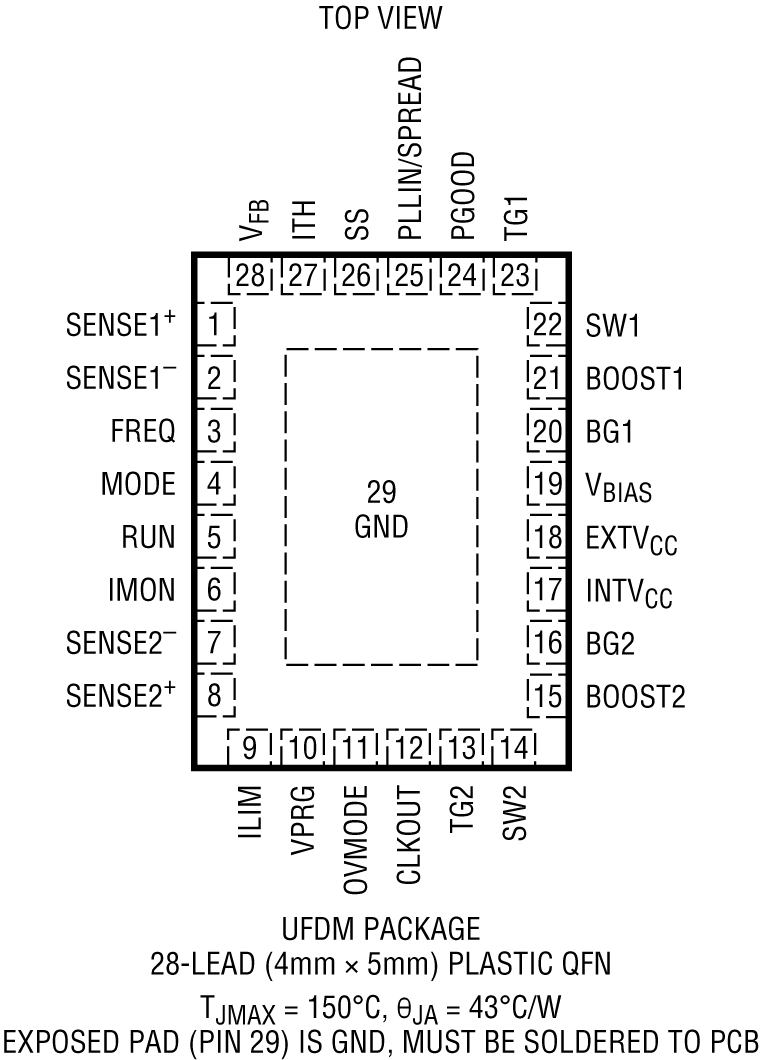

侧面可湿性 28 引脚 4 mm × 5 mm QFN 封装
通过AEC-Q100汽车应用认证

产品详情和应用

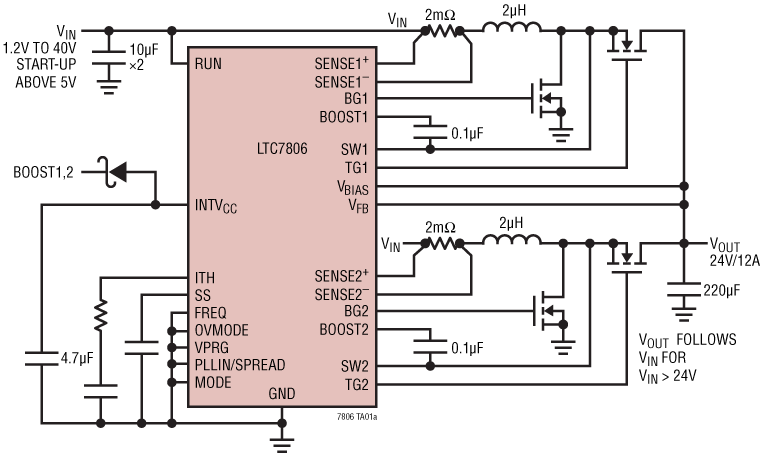

LTC7806是一款高性能、两相、单输出、同步升压转换器控制器，可异相驱动两个N通道功率MOSFET级。其恒频电流模式架构支持高达3MHz的锁相开关频率。与单相等效电路相比，高频两相操作降低了输入和输出电容要求，并允许使用更小的电感。同步整流可提高效率、降低功耗和散热要求，从而简化高功率升压应用。同步直通功能还可以最大限度地降低汽车启停应用中的损耗。

LTC7806在4.5V至40V的宽输入电源范围内工作。当偏离升压转换器输出时，LTC7806可在启动后以低至1V的输入电源工作。极低的空载静态电流可延长电池供电系统的工作运行时间。OPTI-LOOP^®补偿可以在较大的输出电容和ESR值范围内优化瞬态响应。LTC7806具有1.2V精密基准电压源、电源良好输出指示器和电感电流监视器。

应用

汽车和运输
音频和射频功率放大器
工业和医疗
通信
