特性

宽输出电压范围：0.8V ≤ V_OUT ≤ 10V
低工作静态电流：80μA
OPTI-LOOP^® 补偿将 C_OUT 最小化
输出电压精度为 1％
宽 V_IN 范围：工作电压为 4V 至 36V
可锁相固定频率 140kHz 至 650kHz
双 N 通道 MOSFET 同步驱动器
极低工作压差：99% 占空比
可调输出电压软启动或跟踪
输出电流折返限制

电源正常输出电压监控器
多相^®应用的时钟输出
输出过压保护
低关断 I_Q：10μA
内部 LDO 通过 V_IN or V_OUT 向栅极驱动供电
在轻负载时，可选择连续、脉冲跳跃或低纹波 Burst 工作模式^®
小型 20 引脚 TSSOP 或 4mm × 5mm QFN 封装
符合汽车应用的 AEC-Q100 标准

产品详情和应用

LTC3835是一款高性能降压开关稳压器控制器，可驱动所有N沟道同步功率MOSFET级。恒频电流模式架构支持高达650kHz的可锁相频率。

80μA无负载静态电流可延长电池供电系统的工作寿命。通过OPTI-LOOP补偿功能，可在宽输出电容和ESR值范围内优化瞬态响应。LTC3835集成了0.8V精密基准电压源和电源良好输出指示器。4V至36V输入电源范围包含各种电池化学。

TRACK/SS引脚在启动期间会降低输出电压。电流折返在短路状况下会限制MOSFET散热功能。

LTC3835 和 LTC3835-1 的比较

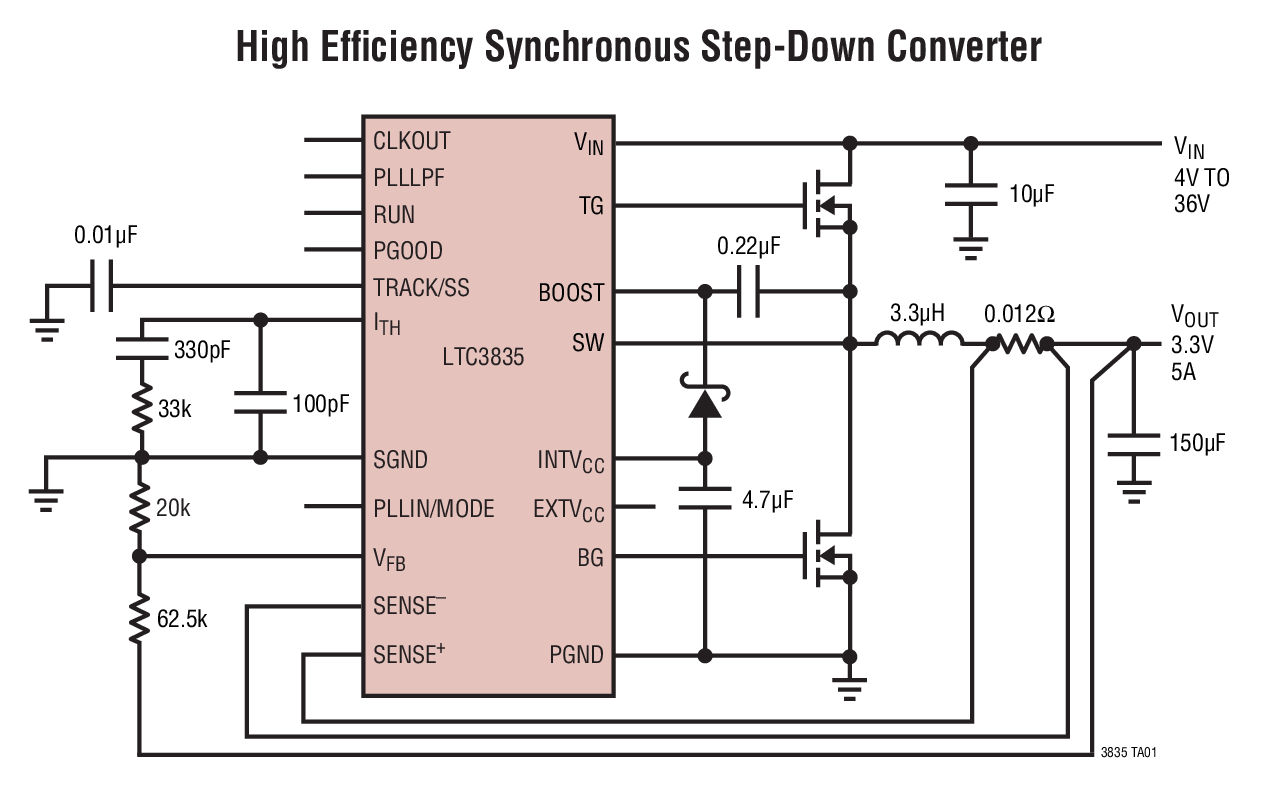

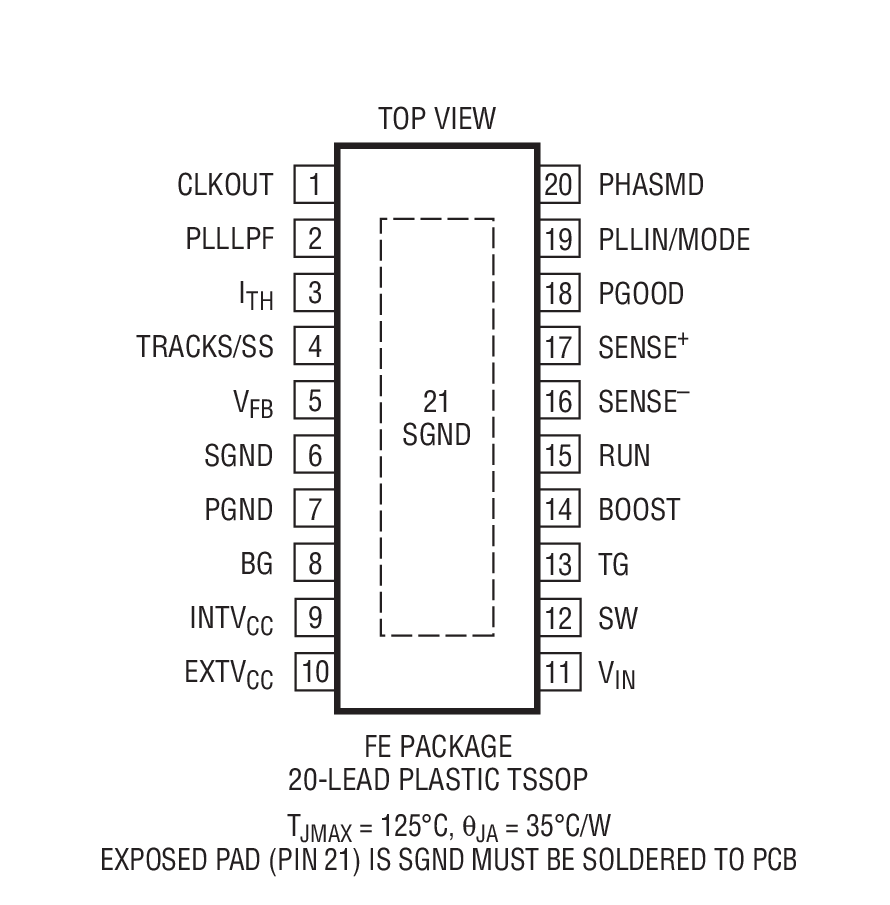

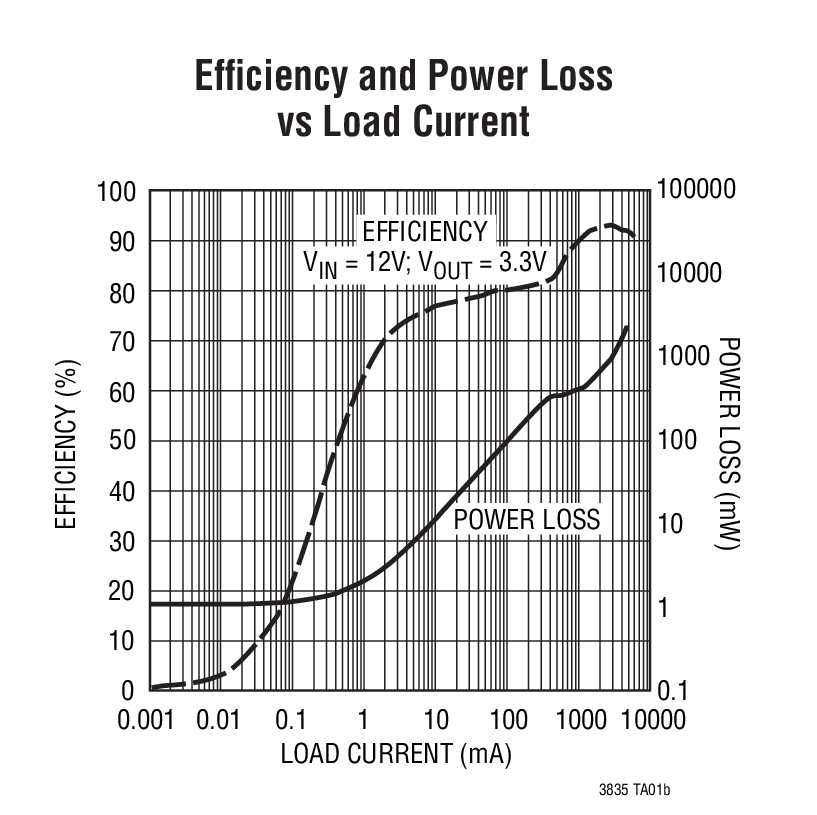

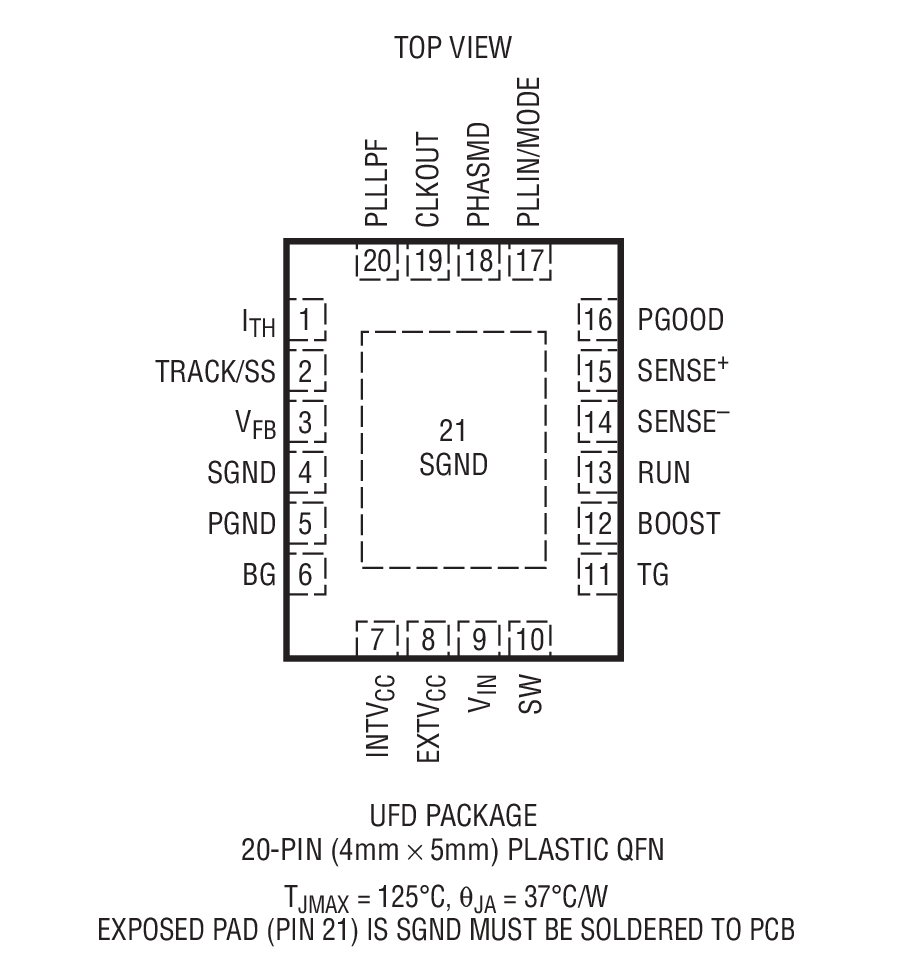

零件号	CLKOUT/PHASMD	EXTV_CC	PGOOD	封装
LTC3835	是	是	是	FE20/4 × 5 QFN
LTC3835-1	否	否	否	GN16/3 × 5 DFN

应用

汽车
