ADI亚德诺 LTM4656 产品介绍

2026-03-09 0次

特性

完整的升压开关模式电源
宽输入电压范围：4.5 V 至 28 V
输出电压范围：6 V 至 36 V
4 A 持续输出电流 (12 V_IN，24 V_OUT)
在负载、线路和温度范围内的最大总输出电压调节为 ±2％
关断状态下输入断连
浪涌电流限制
外部频率同步

可编程频率（350 kHz 至 780 kHz）
并联均流

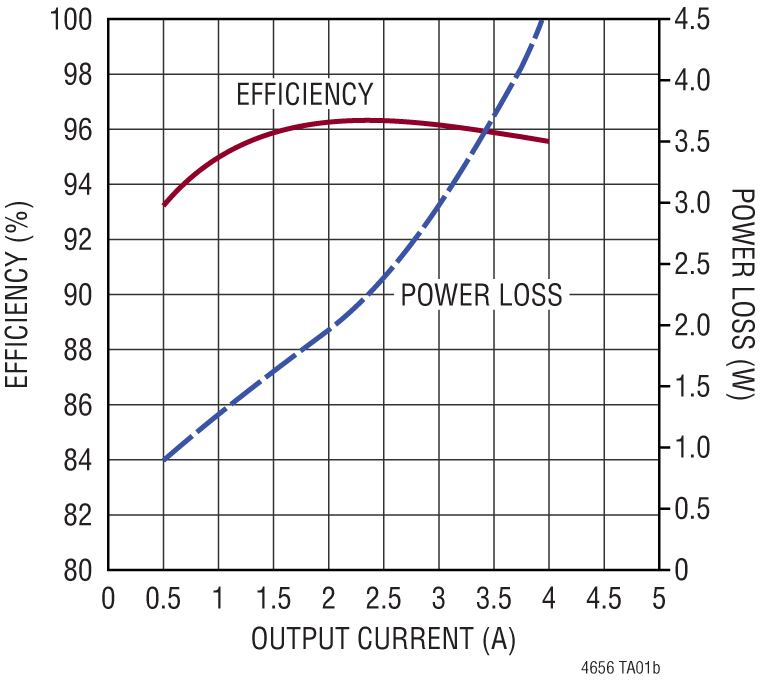

效率高达 98%
可选 Burst Mode^® 运行
串联过流保护
过温保护
LTM4656-1 可调补偿版本

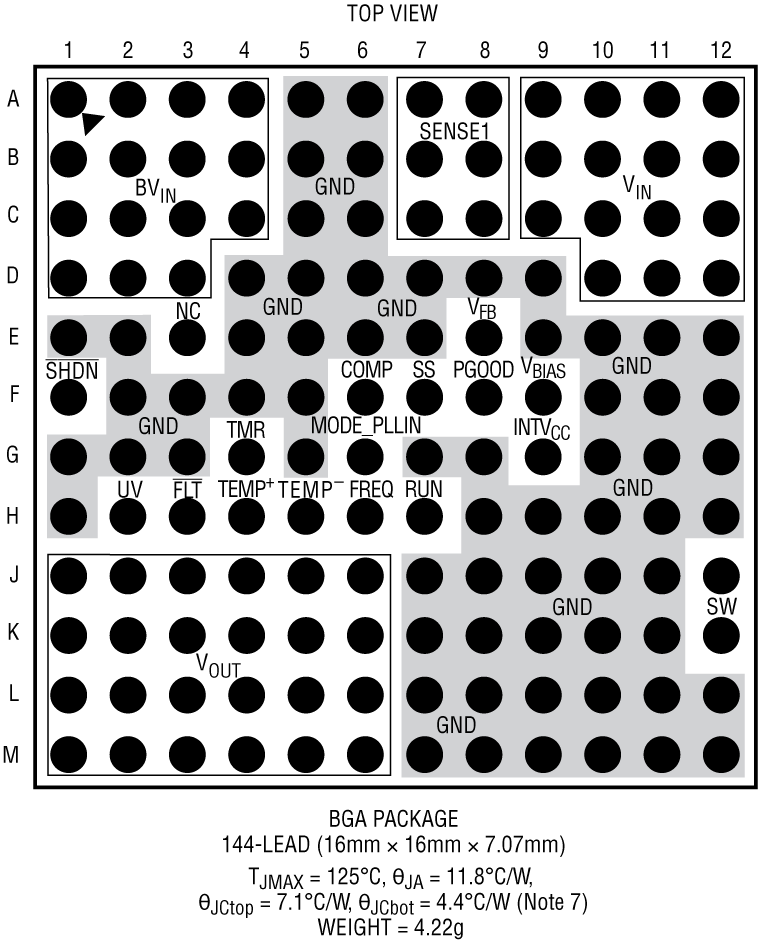

16 mm × 16 mm × 7.07 mm BGA 封装

产品详情和应用

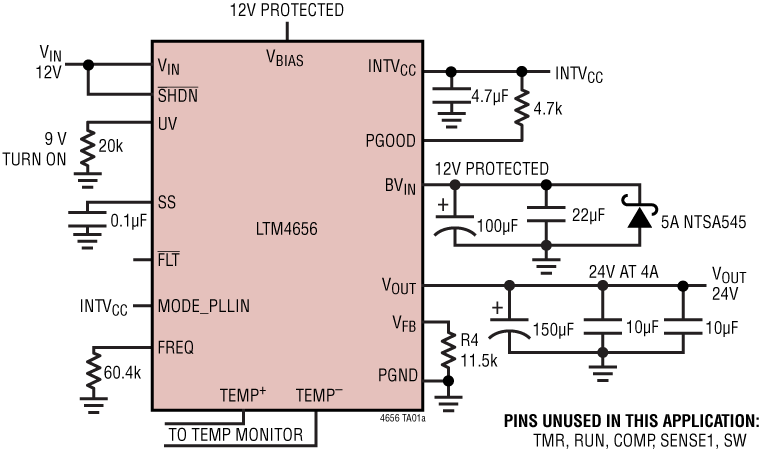

LTM4656是一款完整高效的μModule^®（电源模块）升压稳压器，具有开关控制器、功率FET、电感器和所有支持组件。只需要一个输入和输出电容。在4.5V至28V的输入电压范围内工作时，LTM4656支持通过单个外部电阻设置的6V至36V输出电压范围。其高效率设计提供高达5A的连续输出电流。串联保护电路可设置最大输入电流，如果超过该电流则将切断输入功率，然后重试（请参见数据手册中“典型应用”部分）。

高密度升压设计可转换高达 180 W 的输出功率。

故障保护功能包括：过热保护和与自动重试相关的过流保护输入。该μmodule电源模块采用节省空间的耐热性能增强型16mm × 16mm × 7.07mm BGA封装。LTM4656是一款符合RoHS标准的无铅产品。

应用

电信和网络设备
电子测试设备
