特性

产品详情和应用

ADP2126/ ADP2127 是高频、降压DC-DC转换器，针对电路板面积和电池使用寿命受限的便携式应用进行了优化。6 MHz固定工作频率支持使用微型陶瓷电感和电容，调节器利用扩频调制以降低EMI。此外，同步整流不但可提高效率，还可减少外部元件。

在高负载电流时，ADP2126/ADP2127使用稳压脉冲宽度调制(PWM)模式，以出色的稳定性和瞬态响应维持恒定频率。轻负载时的运行情况由MODE引脚的状态决定。在强制PWM模式下，转换器继续采用PWM模式以轻负载运行。在自动模式的轻负载条件下，ADP2126/ADP2127自动进入节能模式，使用脉冲频率调制(PFM)降低有效开关频率，从而最大限度延长便携式应用中的电池使用寿命。

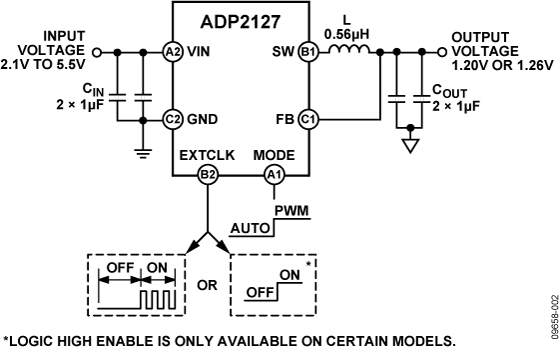

ADP2126/ADP2127通过给EXTCLK引脚施加6 MHz至27 MHz外部时钟信号使能。某些型号可采用逻辑高电平使能。当外部时钟并非开关状态，而处于逻辑低电平状态时，ADP2126/ADP2127停止调节并关断，从输入源汲取小于0.3 μA的电流（典型值）。

ADP2126/ADP2127的输入电压范围为2.1 V至5.5 V，因此可使用单一Li+/Li聚合物电池、三单元碱性电池、NiMH电池和其他标准电源。ADP2126/ADP2127采用内部补偿机制，将外部元件数量降至最低，电流输出最高可达500 mA。其它重要特性，诸如逐周期峰值电流限制、软启动、欠压闭锁(UVLO)、输出至接地短路保护以及热关断，则可为内部和外部电路元件提供保护。

• 移动电话
• 数码相机/数码摄像机
• 数字音频
• 便携式设备
• 摄像头模块
• 图像稳定系统
