ADI亚德诺 ADPL12008 产品介绍
2026-03-09
0次
特性
- 采用小解决方案尺寸的高功率 DC/DC 转换器
- 工作电压 VIN 的范围为 3V 至 20V
- 集成 FET 的同步 DC-DC 转换器
- 最大输出电流：8A/10A
- 固定频率选项：400kHz 和 1.5MHz
- 固定软启动时间
- 2.5ms (400kHz)
- 3.5ms (1.5MHz)
- 36ns 最短导通时间
- 可编程输出电压
- 0.8V 至 10V (400kHz)
- 0.8V 至 6V (1.5MHz)
- 对称且平衡的 SUP 和 PGND 引脚布局，可实现更佳的电磁干扰 (EMI) 性能
- 散热增强型 3.5mm x 3.75mm、17 引脚 FC2QFN 封装
- 在所有负载范围内保持高效率
- 跳跃模式下的静态电流为 20μA
- 在 12VIN/3.3VOUT/400kHz 下的效率高达 95.6%
- 在 12VIN/3.3VOUT/1.5MHz 下效率高达 93.9%
- 双相操作的负载能力高达 20A
- 频率同步输入/输出
- 控制器与目标之间的相位差为 180°
- 动态均流
- 强制 PWM 和跳跃工作模式
- 低压差运行
- 电源正常指示器
- 过温和短路保护
- 工作结温范围：-40°C 至 +150°C
- 可扩展的电源解决方案
- 尺寸与 ADPL12005/ADPL12006 订购兼容
产品详情和应用
ADPL12008/ADPL12010 IC 是高度集成的同步降压转换器，带有内部高端和低端开关。该 IC 设计用于在 3V 至 20V 的输入电压下提供高达 8A/10A 的电流。电压质量可以通过 PGOOD 信号来监测。该 IC 可以在非常高的占空比下以压差模式运行，使其成为工厂自动化应用的理想选择。
ADPL12008/ADPL12010 IC 提供可编程输出电压选项。1.5MHz 和 400kHz 的高开关频率选项支持使用小型外部元件并降低输出纹波。可编程的 SYNC 输入支持三种模式以优化性能：强制脉冲宽度调制 (PWM) 模式、具有超低静态电流的跳跃模式以及与外部时钟的同步。
ADPL12008/ADPL12010 IC 还具有双相功能，允许高达 20A 的设计。两个 IC 可配置为控制器和目标，进行动态均流和 180º 错相操作。

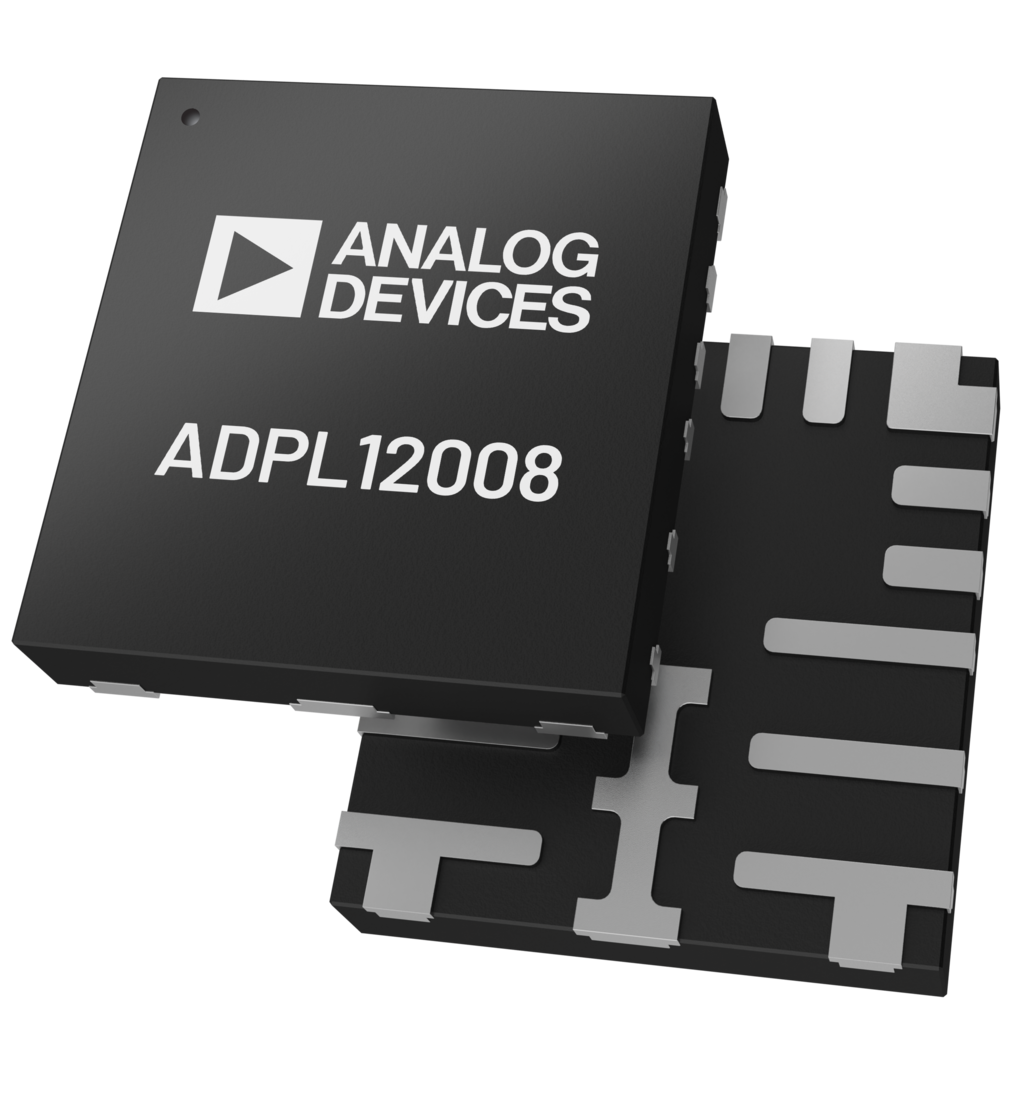

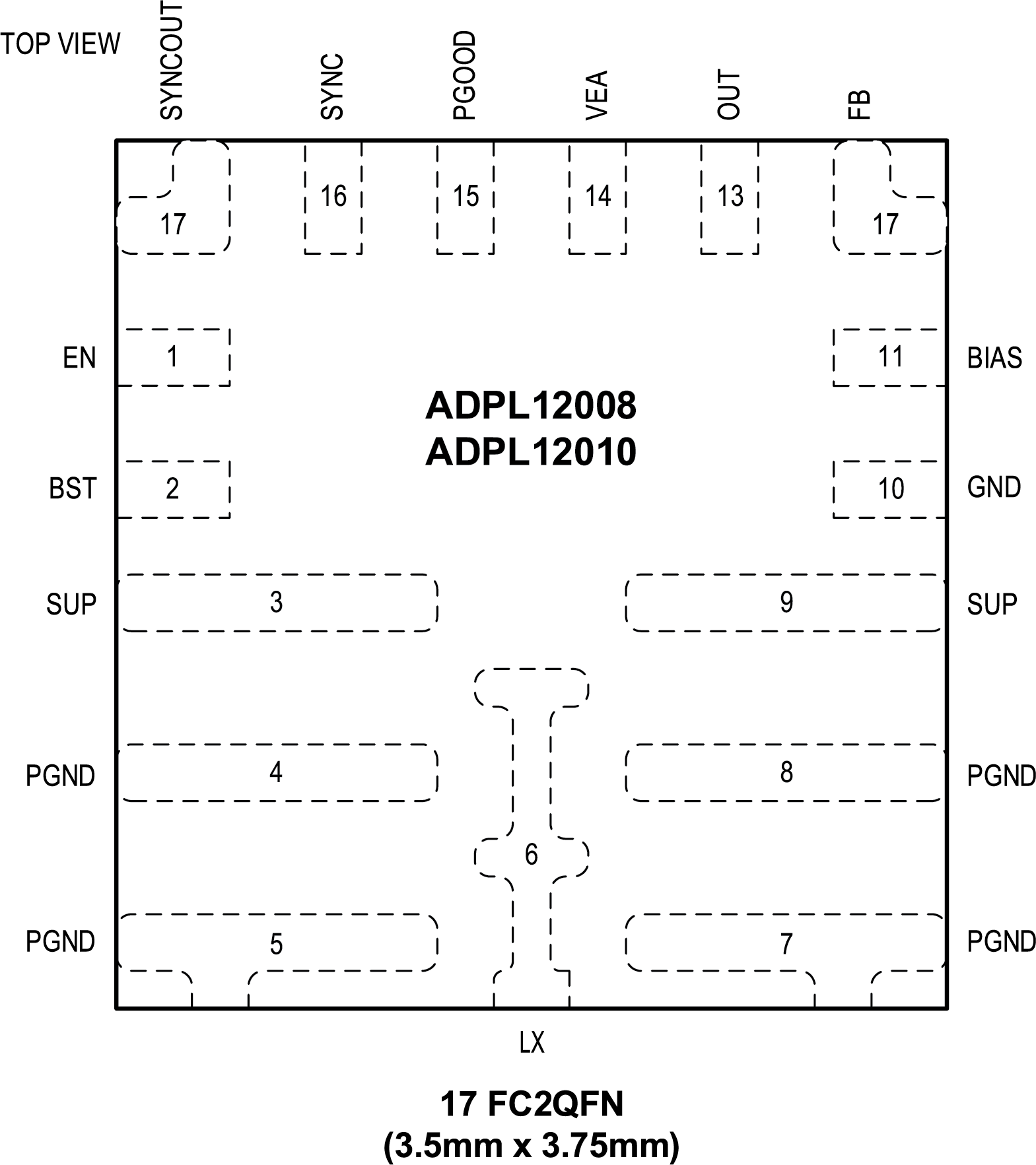

ADPL12008/ADPL12010 IC 采用小型 3.5mm x 3.75mm、17 引脚倒装芯片四方扁平无引线 (FC2QFN) 封装。它们与 ADPL12005/ADPL12006（5A 至 6A）系列产品引脚兼容。
应用
- 工厂自动化
- 负载点
- 分布式直流电源系统
- 通信基础设施
- 测试和测量
