ADI亚德诺 LTC3315B 产品介绍

2026-03-09 0次

特性

双输出，每个输出的输出电流为 2A

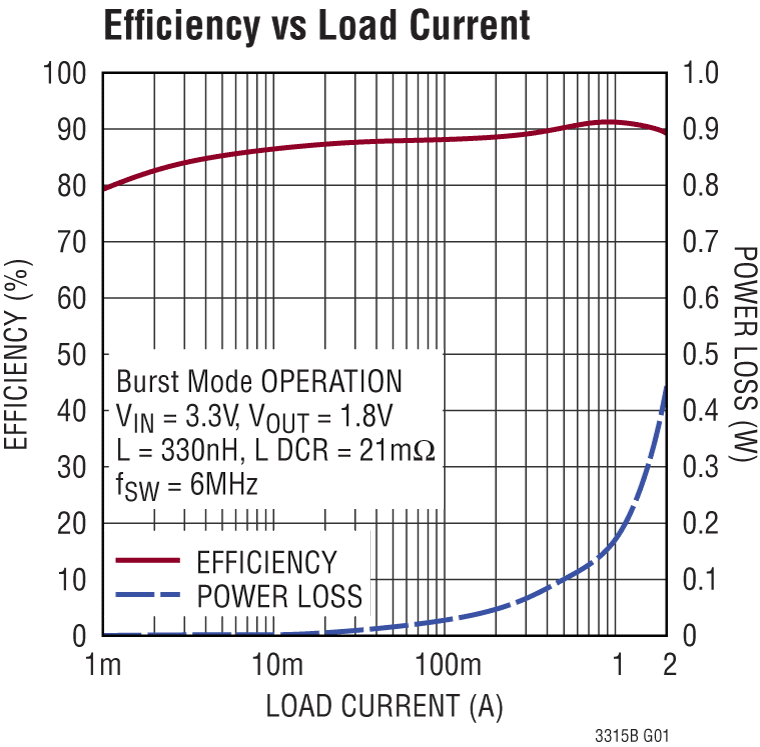

高效率：19mΩ NMOS 和 75mΩ PMOS
宽带宽，快速瞬态响应
开关频率可同步至高达 10MHz
V_IN 范围：2.25V 至 5.5V
V_OUT 范围：0.5V 至 V_IN
V_OUT 精度：±1%
低纹波 Burst Mode^® 运行
峰值电流模式控制

最短接通时间：25ns
安全承受过载电感饱和
关断电流：1.2µA
精密 400mV 启用阈值
内部软启动和补偿
电源正常输出

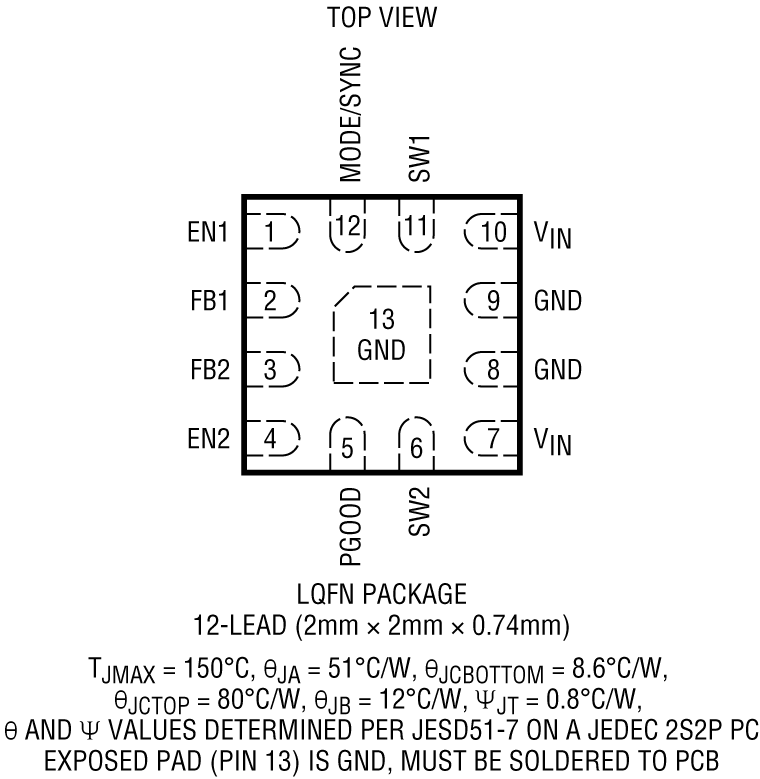

纤薄耐热性能增强型 12 引脚
2mm × 2mm × 0.74mm LQFN 封装
符合汽车应用的 AEC-Q100 标准

产品详情和应用

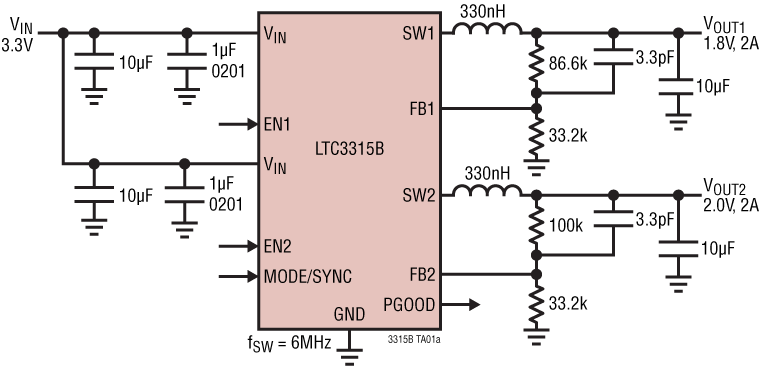

LTC3315B具有双2A单片同步降压型转换器，这些转换器依靠2.25V至5.5V输入电源运行，并且采用的封装适用于空间受限并具有苛刻性能要求的应用。两个降压转换器在高达10MHz的开关频率下使用恒定频率峰值电流模式控制，最小接通时间低至25ns，可在小尺寸的应用封装中实现高效率和快速瞬态响应。

LTC3315B可在强制连续或脉冲跳跃模式下工作以实现低噪声，或在Burst Mode^®下工作以在轻负载条件时实现高效率。常用的降压开关频率为6MHz，并可通过MODE/SYNC引脚与外部振荡器同步。

LTC3315B可以调节低至500mV的输出。其他特性包括精密启用阈值、PGOOD信号、输出过压保护、热关断、输出短路保护和高达100%占空比的低压差操作。LTC3315B采用紧凑的2mm × 2mm LQFN封装。

应用

服务器、电信电源、光学网络
分布式直流电源系统(POL)
FPGA、ASIC、微处理器内核电源
工业/汽车/通信
