ADI亚德诺 LTC1472 产品介绍

2026-03-09 0次

特性

V_CC和 VPP 开关功能电路均集成在单个封装中
内置电流限制和热停机功能电路

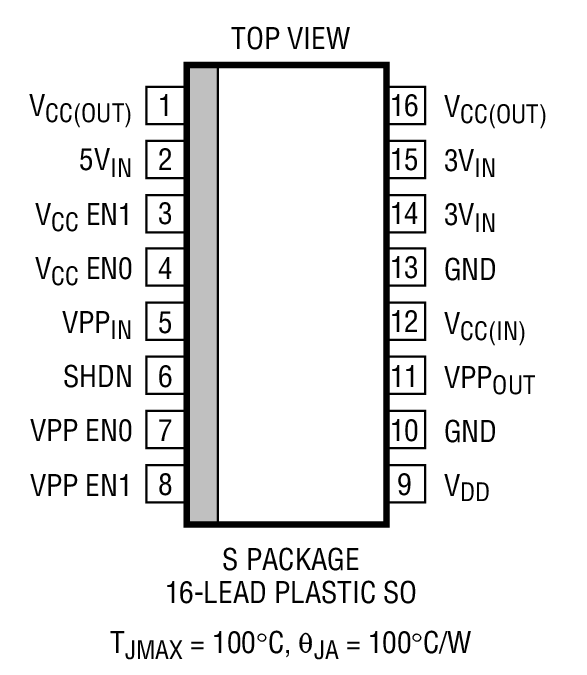

16 引脚 (窄体) SOIC 封装
浪涌电流受到限制 (驱动 150μF 负载)
无需持续地提供 12V 电源
极低 R_DS(ON) NMOS 开关
有保证的 1A V_CC 电流和 120mA VPP 电流
待用模式中的静态电流为 1μA
无需外部组件
可兼容业界标准的控制器
“先断后连”开关操作
受控的上升和下降时间

    

产品详情和应用

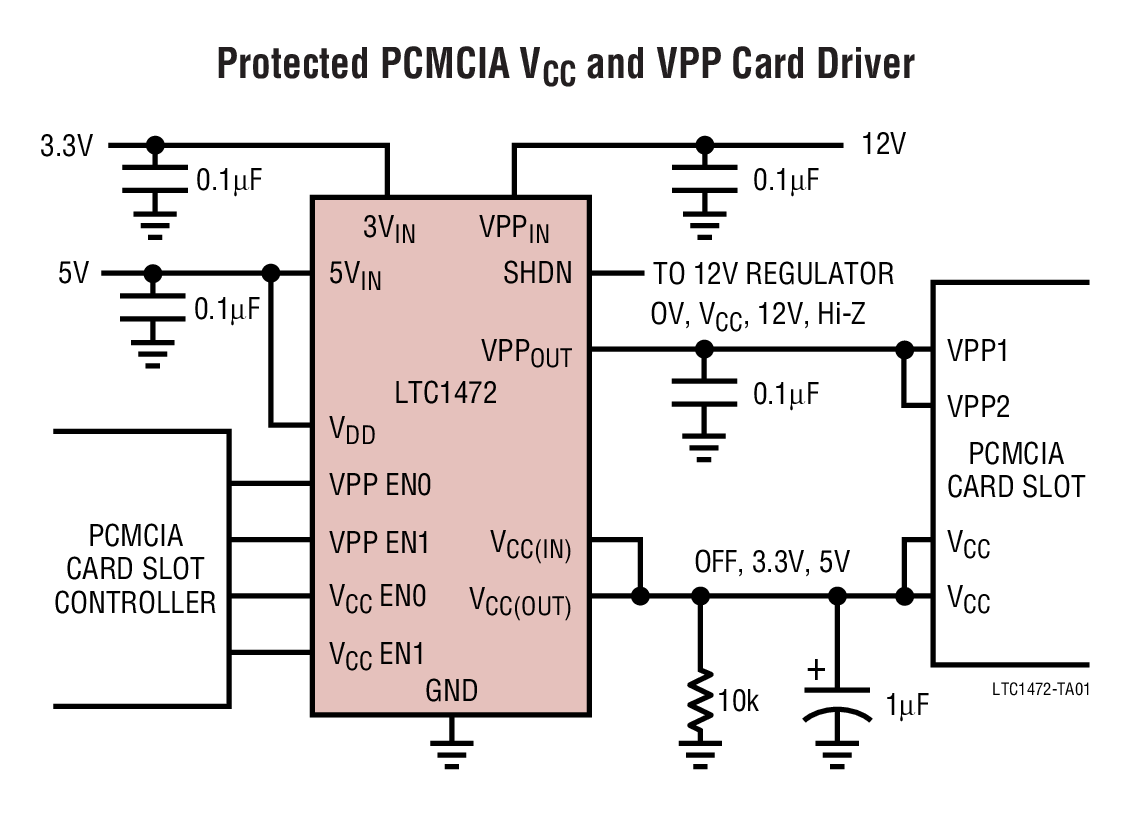

LTC^®1472 开关矩阵将功率传送至 PCMCIA 兼容型卡槽的 V_CC 和 VPP 电源引脚。LTC1472 的 V_CC 输出在 3 种操作状态之间切换：OFF、3.3V 和 5V。VPP 输出则在 4 种操作状态之间切换：0V、V_CC、12V 和高阻抗。输出电压通过两组数字输入来选择，可兼容业界标准的 PC 卡控制器 (见真值表)。

LTC1472 的 V_CC 输出能够提供高达 1A 的电流，而 VPP 输出能提供高达 120mA 的电流。两个开关均具有内置 SafeSlot^™ 电流限制和热停机功能电路，以保护板卡、插座和电源免受意外短路情况的损坏。

LTC1472 的设计目标是：在两个输出被关断时自动地降至 1μA 待用电流以节省功率。该器件具有一个停机引脚，该引脚将外部 12V 稳压器保持在待用模式，除了当需要提供 VPP 电源时。

LTC1472 可提供 16 引脚 SO 封装。

应用

开放缆线 (OpenCable) 机顶盒
笔记本电脑
笔控型电脑
掌上型电脑
条形码阅读器

    
