ADI亚德诺 ADP5054 产品介绍
2026-03-09
0次
特性
- 宽输入电压范围：4.5 V 至 15.5 V
- ±整个温度范围下的输出精度为 1.5%
- 250 kHz 至 2 MHz 可调开关频率，并具有单独的 ½× 频率选项
- 功率调整
- 通道 1 和通道 2
- 具有低端 FET 驱动器的可编程 2 A/4 A/6 A 同步降压稳压器
- 通道 3 和通道 4：2.5 A 同步降压稳压器
- 通道 1 和通道 2
- 灵活的并行操作
- 单一 12 A 输出（通道 1 和通道 2 并联）
- 单一 5 A 输出（通道 3 和通道 4 并联）
- 低 1/f 噪声密度
- 在 10 Hz 至 100 kHz 频率下，0.8 VREF 时为 40 μV rms
- 0.811 V 精确阈值的精密启用
- 有源输出放电开关
- FPWM/PSM 模式选择
- 频率同步输入或输出
- 通道 1 输出具有电源正常标记
- UVLO、OCP 和 TSD 保护

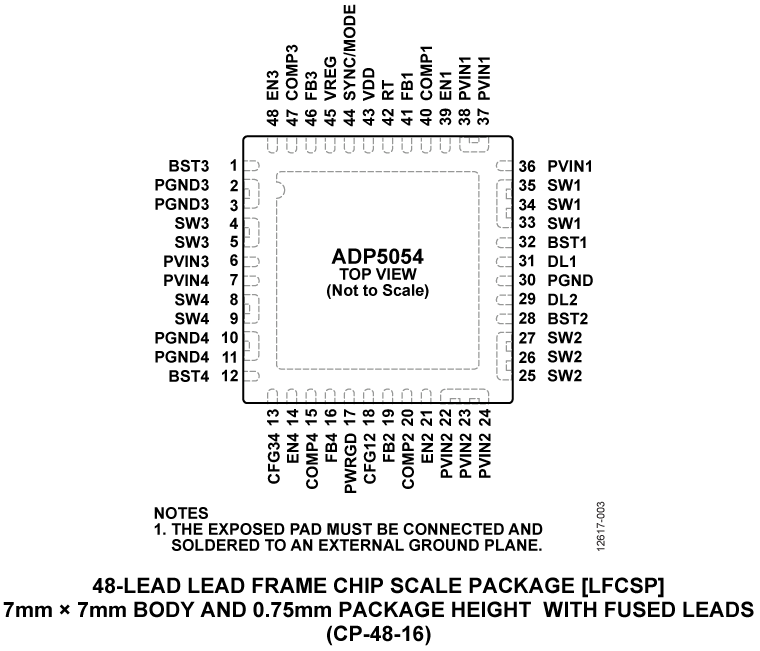

- 48 引脚 7 mm × 7 mm LFCSP
- 工作结温范围为 −40°C 至 +125°C
产品详情和应用

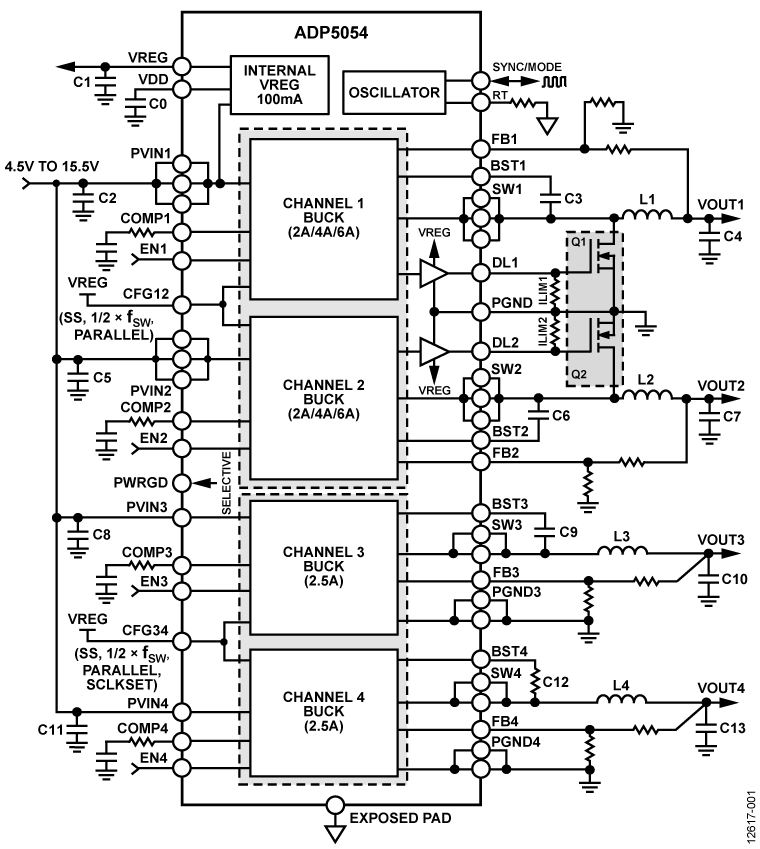

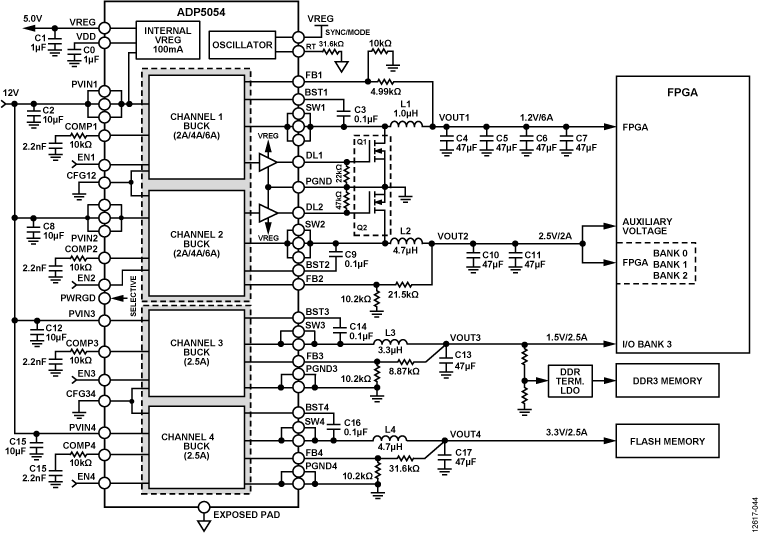

ADP5054 在 48 引脚 LFCSP 封装中集成了 4 个高性能降压稳压器，可满足严苛的性能和电路板空间要求。该器件支持直接连接到达 15.5 V 的高输入电压，无需采用前置稳压器。
通道 1 和通道 2 集成了高压侧功率金属氧化物半导体场效应晶体管 (MOSFET) 和低压侧 MOSFET 驱动器。在低压侧功率器件中可使用外部 NFET 以实现效率优化的解决方案，并提供 2 A、4 A 或 6 A 的可编程输出电流。采用并行配置组合通道 1 和通道 2 可提供具高达 12 A 电流的单个输出。
通道 3 和通道 4 集成了高压侧和低压侧 MOSFET，以提供 2.5 A 的输出电流。采用并行配置组合通道 3 和通道 4 能提供具高达 5 A 电流的单个输出。
ADP5054 的开关频率可编程，或同步至一个 250 kHz 至 2 MHz 的外部时钟，而且为每个通道提供了一种单独的 ½× 频率配置。
ADP5054 的每个通道上均包含一个单独的精准启用引脚以实现简易的上电时序。针对噪声敏感应用，在 ADP5054 中采用了内部低 1/f 噪声基准，以满足噪声敏感型应用的需要。
应用
- FPGA 和处理器应用
- 小型蜂窝基站
- 安保和监控
- 医疗应用
