特性

• V_IN 范围：0.9V 至 10V

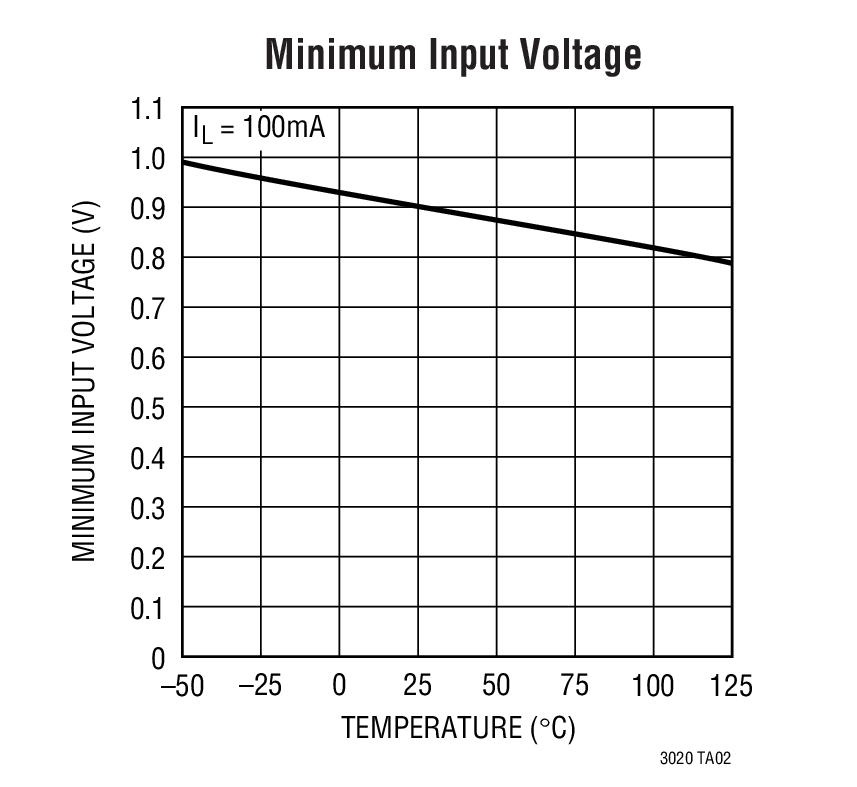

• 最小输入电压：0.9V
• 压差电压：150mV (典型值)
• 输出电流：100mA
• 可调输出 (V_REF = V_OUT(MIN) = 200mV)
• 固定输出电压：1.2V、1.5V、1.8V
• 采用低 ESR、陶瓷输出电容器 (最小值为 2.2μF) 时可保持稳定
• 0.2% 典型负载调整率 (从 1mA 至 100mA)
• 静态电流：120μA (典型值)
• 停机模式中的典型静态电流为 3μA
• 电流限制保护
• 反向电池保护
• 无反向电流
• 具迟滞的热限制

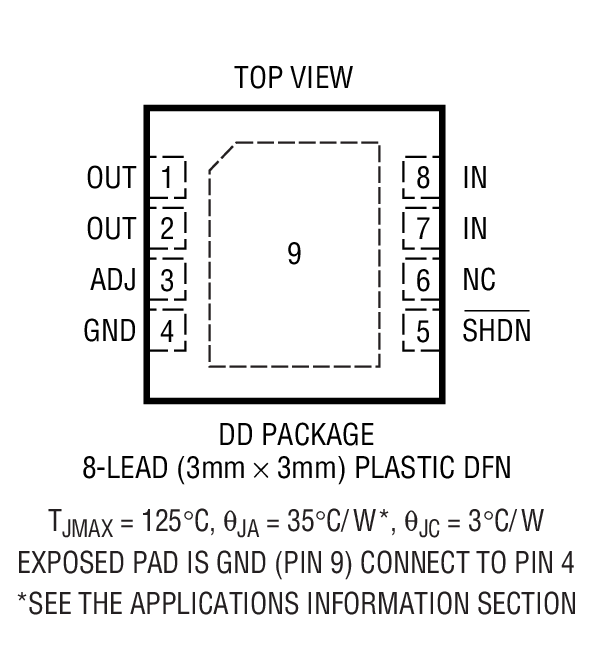

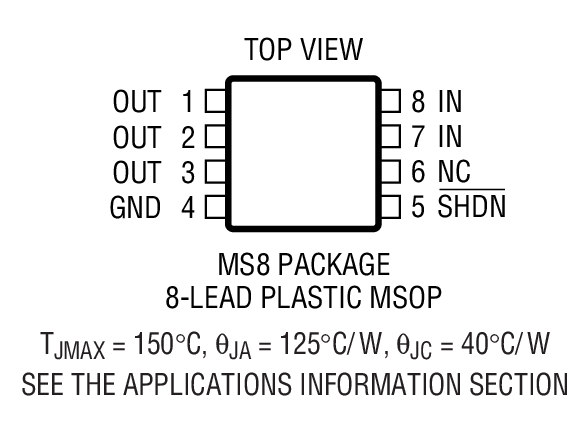

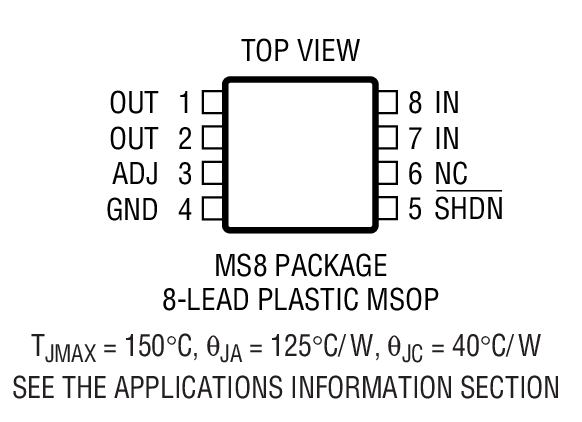

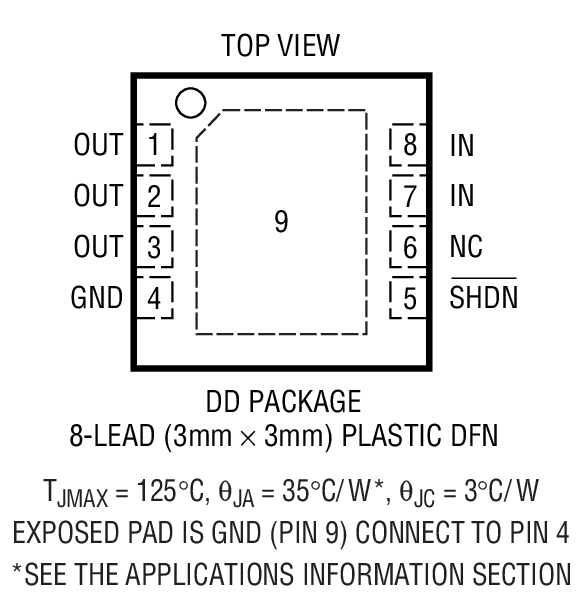

• 8 引脚 (3mm x 3mm) DFN 封装和 MSOP 封装



产品详情和应用

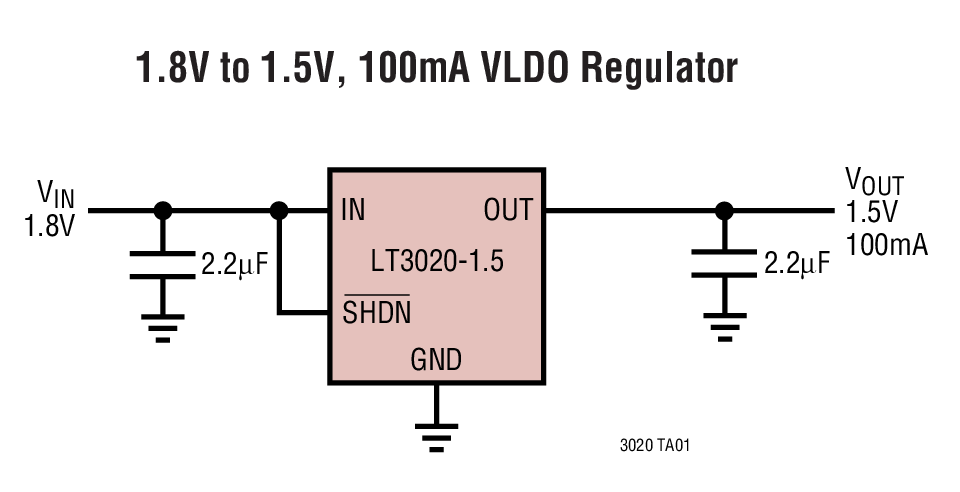

LT^®3020 是一款非常低压差电压 (VLDO^TM) 线性稳压器，其采用低至 0.9V 的输入电源工作。该器件可提供 100mA 的输出电流和 150mV 的典型压差电压。LT3020 非常适合低输入电压至低输出电压应用，并提供了可与开关稳压器相媲美的电效率。

LT3020 稳压器采用低 ESR、小至 2.2μF 的陶瓷输出电容器优化了稳定性和瞬态响应。LT3020 的其他特点包括 0% 的典型电压调整率和 0.2% 的典型负载调整率。在停机模式中，静态电流减小至 3μA。

内部保护电路包括反向电池保护、电流限制、具迟滞的热限制和反向电流保护。LT3020 可用作一款输出可调型器件，并具有一个低至 200mV 基准的输出范围。另外，该器件还提供了 1.2V、1.5V 和 1.8V 三种固定输出电压。

LT3020 稳压器采用具裸露衬垫的扁平 (仅高 0.75mm) 8 引脚 (3mm x 3mm) DFN 封装和 8 引脚 MSOP 封装。

• 低电流稳压器
• 电池供电型系统
• 蜂窝电话
• 寻呼机
• 无线调制解调器
