特性

• MAX8563：3输出
• MAX8564/MAX8564A：2输出
• ±1%的反馈调节
• 低至0.5V的可调节输出电压
• 允许使用陶瓷输出电容
• 可采用5V或12V电源的宽电源电压范围
• 单独的开启控制和POK信号实现顺序上电
• 避免软短路故障的过载保护
• 欠压短路保护
• 驱动n沟道MOSFET

产品详情和应用

MAX8563/MAX8564/MAX8564A超低输出双路和三路LDO控制器可以在主板、台式笔记本电脑、笔记本电脑和其他应用中实现灵活、低成本的负载点电压转换。

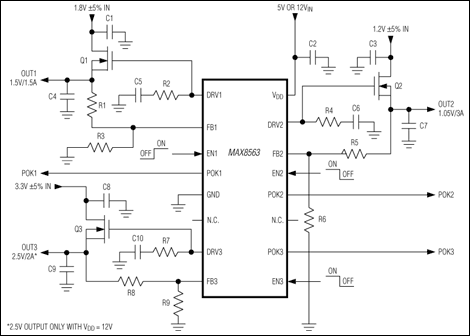

这两款器件都带有±1%精度的0.5V基准源，对输出电压提供精密的调节。MAX8563有三路n沟道MOSFET控制器输出，MAX8564/MAX8564A有两路控制器输出。

V_DD = 12V时，每一个控制器输出都在0.5V至3.3V之间可调，V_DD = 5V时，调节范围是0.5V至1.8V。每路输出可独立开启，并在输出达到设置电压的94%时产生POK信号。每个输出具有保护电路，当电压跌落到设置电压的80%，而且时间超过50µs时，欠压比较器将禁止输出，避免软短路故障。对于短路情况，如果输出值下降至低于设置电压的60%调节器将被立即关闭。

MAX8563采用16引脚QSOP封装，MAX8564/MAX8586A采用10引脚µMAX®封装。

应用

• 台式笔记本与笔记本电脑
• 双路/三路电源
• 图形卡
• 低电压DSP、µP及微控制器电源
• 主板
• 超低压差稳压器
