ADI亚德诺 LT3094 产品介绍

2026-03-09 0次

特性

超低 RMS 噪声：0.8μV_RMS (10Hz 至 100kHz)
超低点噪声：在10kHz时，为2.2nV/√Hz

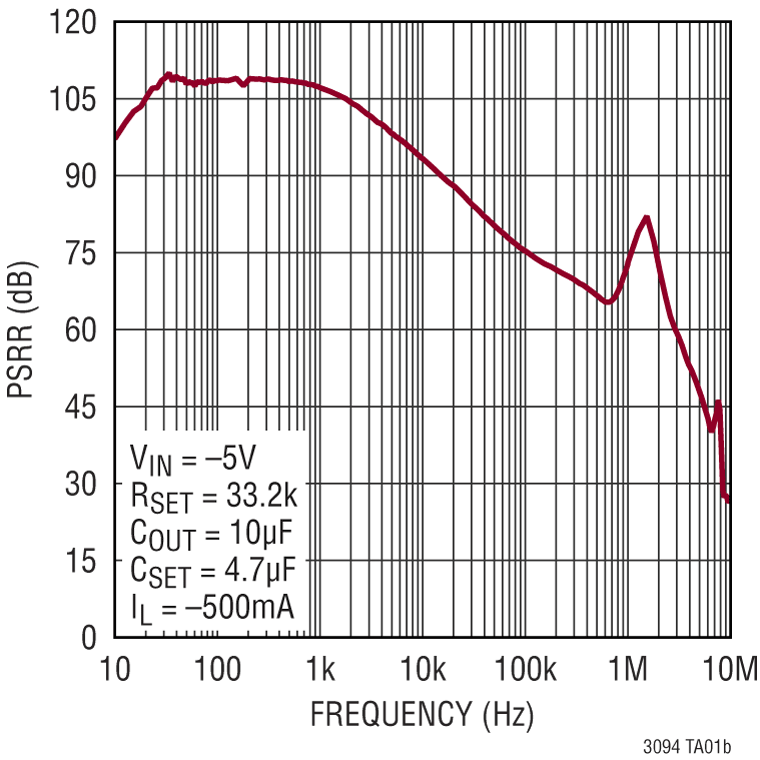

超高 PSRR:74dB (在 1MHz)
输出电流：500mA
宽输入电压范围：−1.8V 至 −20V
单电容器改善了噪声和 PSRR 指标
100μA SET 引脚电流：±1% 初始准确度
由单个电阻器设置输出电压
可编程限流值

低压差电压：235mV
输出电压范围：0V 至 −19.5V
可编程电源良好和快速启动
双极性精准使能 / UVLO 引脚
VIOC引脚控制上游稳压器以较大限度降低功耗并优化 PSRR
最小输出电容：10μF (陶瓷)

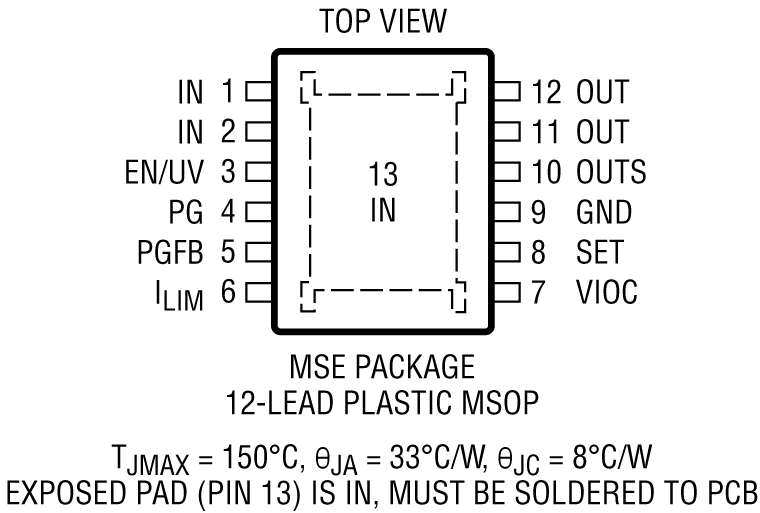

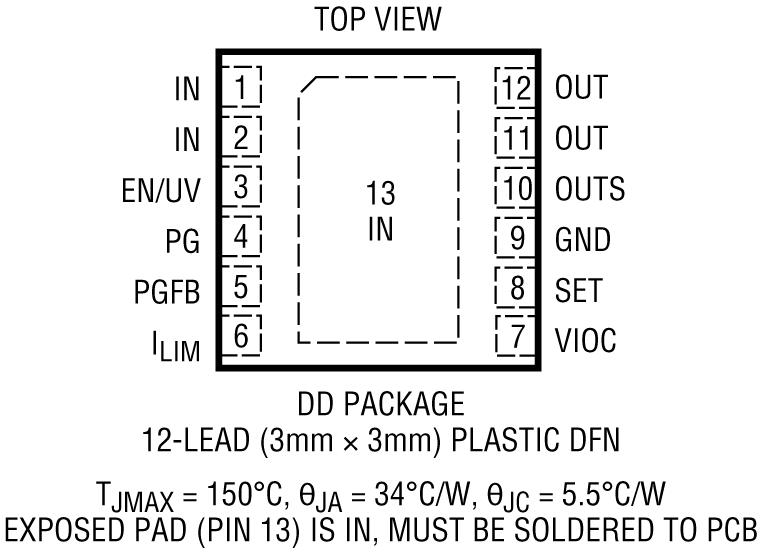

12 引脚 MSOP 封装和 3mm x 3mm DFN 封装

产品详情和应用

LT^®3094 是一款高性能、低压差、负线性稳压器，其采用 ADI 的超低噪声和超高 PSRR架构，可为对噪声敏感的应用供电。该器件可容易地并联以进一步降低噪声、增加输出电流，以及在 PCB 上散播热量。

LT3094 可在235mV 的典型压差电压下提供 500mA 电流。工作静态电流的标称值为2.35mA，在停机模式中则降至 3μA。该器件的宽输出电压范围 (0V 至 −19.5V) 误差放大器以单位增益运作，并提供几乎恒定的输出噪声、PSRR、带宽和负载调整率，这与编程输出电压无关。该器件的其他特点包括一个双极性使能引脚、可编程电流限值、快速启动功能和用于指示输出电压稳定的可编程电源良好。该稳压器具有跟踪功能，可控制上游电源以在 LT3094 的两端保持一个恒定电压，从而较大限度降低功耗并优化 PSRR。

LT3094 可在采用一个 10μF (最小值) 陶瓷输出电容器时保持稳定。内置保护功能包括具折返的内部电流限制和具迟滞的热限制。LT3094 采用耐热性能增强型 12 引脚 MSOP封装和 3mm x 3mm DFN 封装。

应用

RF 和精准型电源
非常低噪声仪表
高速 / 高精度数据转换器
医疗应用：诊断和成像
用于开关电源的后置稳压器
