ADI亚德诺 ADP7105 产品介绍
2026-03-09
0次
特性
- 输入电压范围：3.3 V 至 20 V
- 最大输出电流：500 mA
- 低噪声：固定输出版本为 15 μV rms
- 在 10 kHz、VOUT = 3.3 V 时，PSRR 性能为 60 dB
- 反向电流保护
- 低电压差：500 mA 时 350 mV
- 初始精度：±0.8%
- 在整个线路、负载和温度范围内的精度
- −2% 至 +1%（TJ = −40°C 至 +125°C）
- −1.25% 至 +1%, TJ = 0°C 至 +85°C
- 低静态电流：在 VIN = 10 V、IOUT = 500 mA时，为 900 μA
- 低关断电流：在 VIN = 12 V 时，为 <50 μA，使用小型 1 μF 陶瓷型输出电容器可稳定
- 3 个固定输出电压选项：1.8、3.3 V 和 5 V
- 输出可调范围为 1.22 V 至 19 V
- 可编程软启动，用于浪涌电流控制
- 折返式电流限制和热过载保护
- 用户可编程的精确 UVLO/启用
- 电源正常指示器

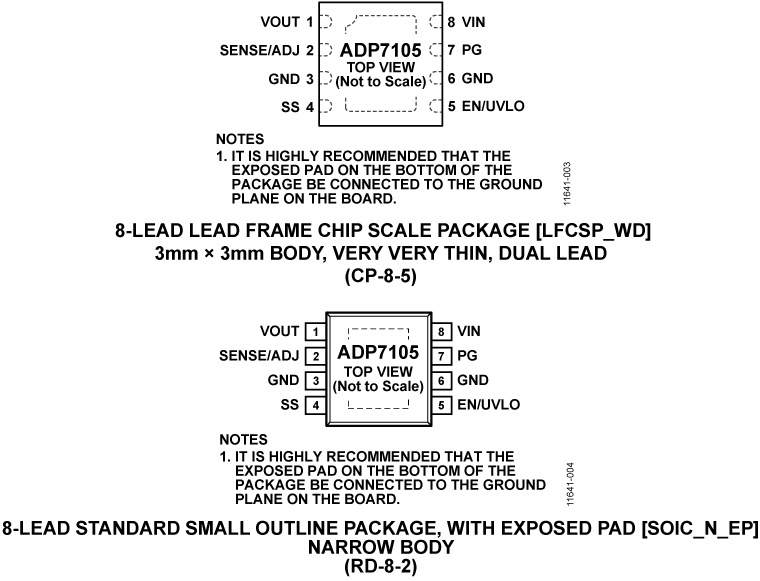

- 8 引脚 LFCSP 和 8 引脚 SOIC 封装
产品详情和应用
ADP7105是一款CMOS、低压差(LDO)线性稳压器，采用3.3 V至20 V电源供电，最大输出电流为500 mA。这款高输入电压LDO适用于调节1.22 V至19 V供电的高性能模拟和混合信号电路。该器件采用先进的专有架构，提供高电源抑制、低噪声特性，仅需一个1 μF小型陶瓷型输出电容，便可实现出色的线路与负载瞬态响应性能。
ADP7105提供3个固定输出电压选项和可调输出型号，可通过外置反馈分压器，将输出电压调节至1.22 V至19 V。ADP7105可以连接外部软启动电容，对启动进行编程设置。
请注意，在本数据手册中，SENSE/ADJ引脚的检测功能(SENSE)仅应用于固定输出电压模式，而可调输入功能(ADJ)仅应用于可调输出电压模式。例如，图1显示检测功能，图2显示可调输入功能。
ADP7105输出噪声电压为15 μV rms，并不受输出电压影响。这些器件具有一个“电源良好”数字输出引脚，允许电源系统监控器检查输出电压是否正常。用户可编程精密欠压闭锁功能方便控制多个电源的时序。
ADP7105提供8引脚3 mm × 3 mm LFCSP和8引脚SOIC两种封装。LFCSP不仅提供一种超紧凑的解决方案，而且散热性能出色，在小尺寸薄型电路板空间中满足高达500 mA输出电流的应用需求。
应用
- 适应噪声敏感应用：ADC和DAC电路、精密放大器、高频振荡器、时钟和PLL
- 通信和基础设施
- 医疗健康
- 工业与仪器仪表
