• 工作电流：45μA
• 可调电流限值

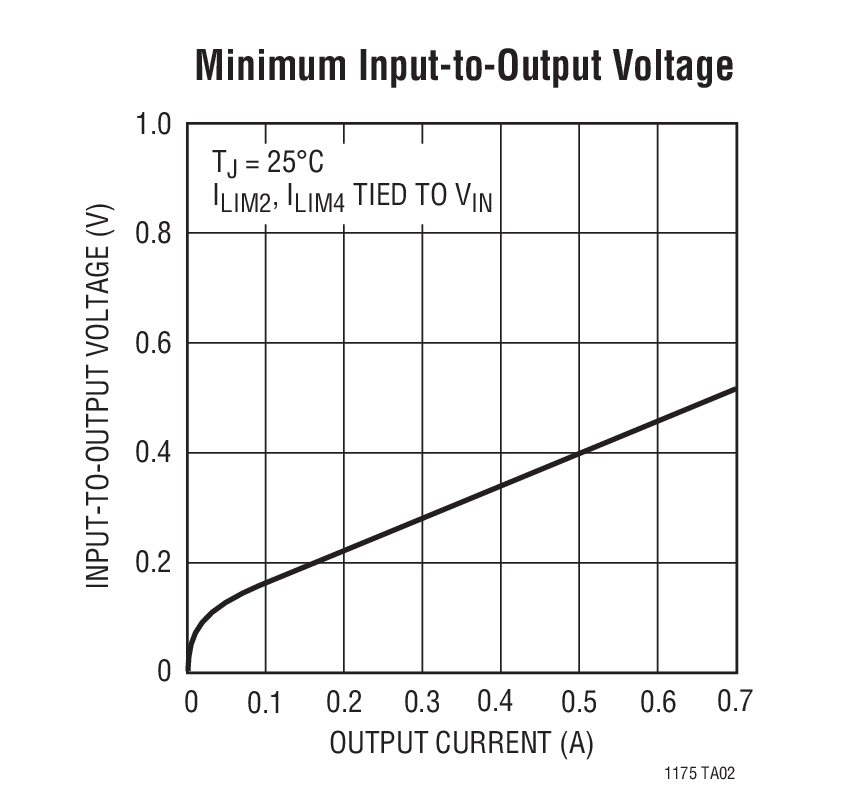

• 低电压线性压差特性
• 可在采用宽范围输出电容值时实现稳定
• 停机电流：10μA
• 正或负停机逻辑
• 固定 5V 和可调版本
• 容许反向输出电压

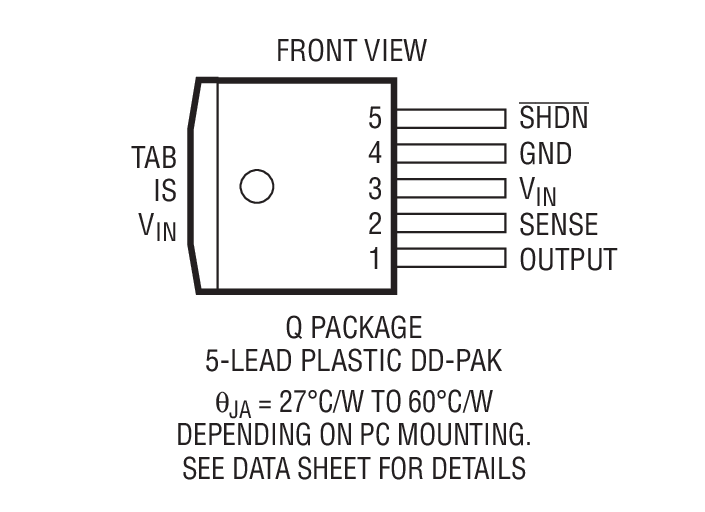

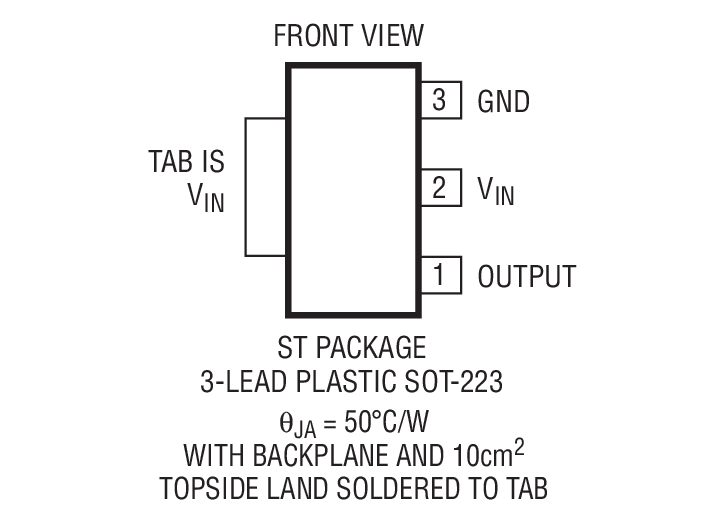

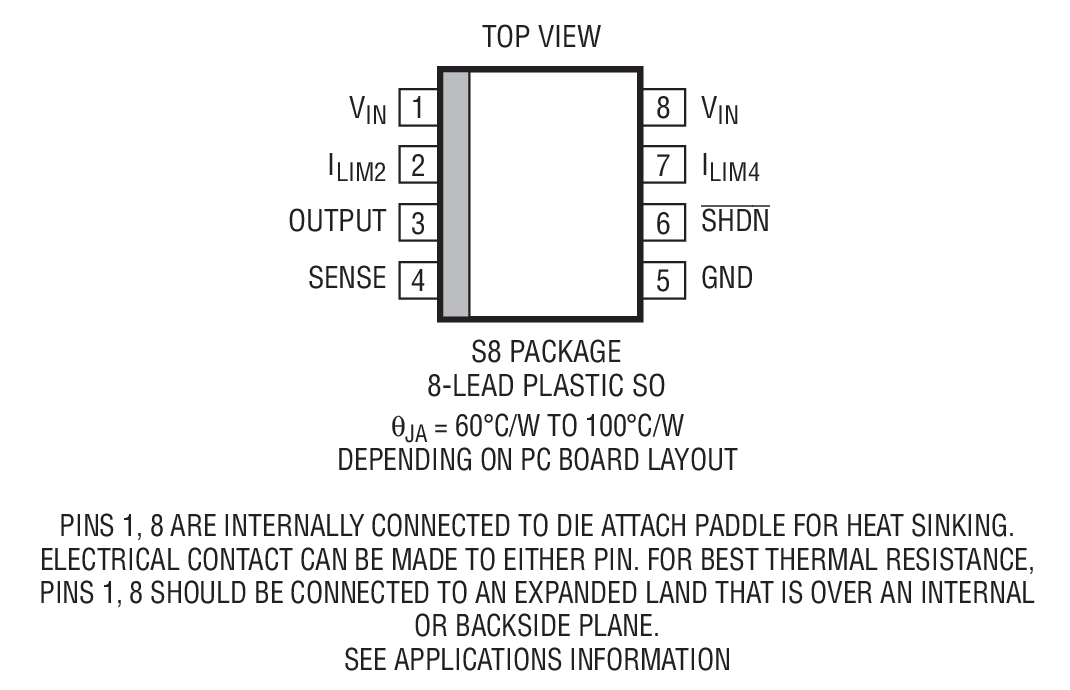

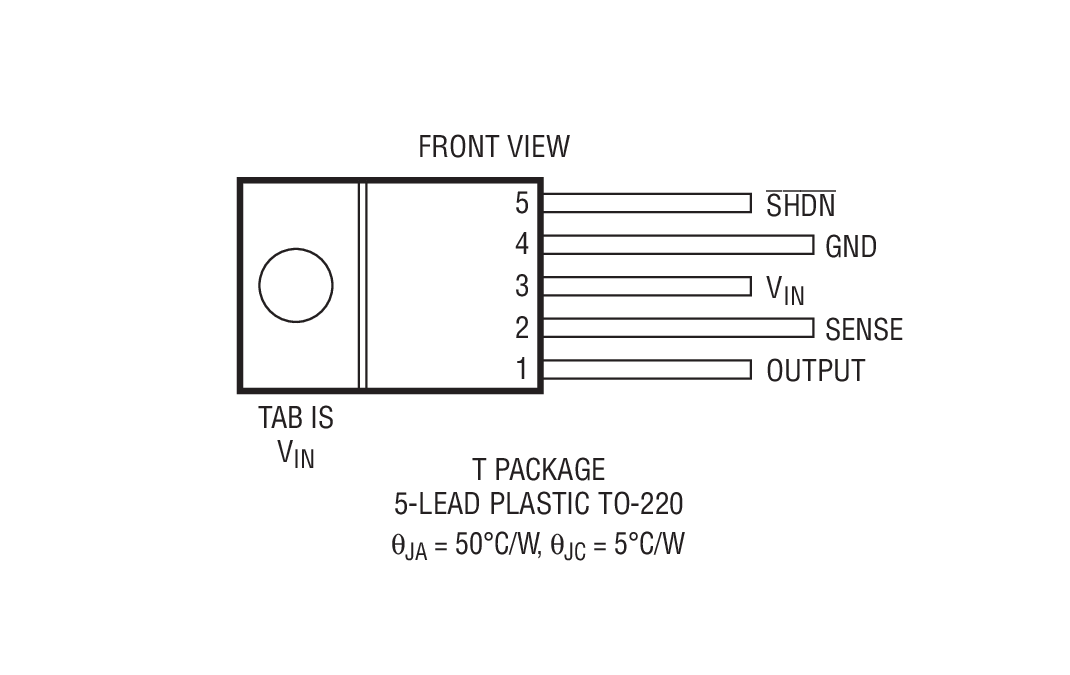

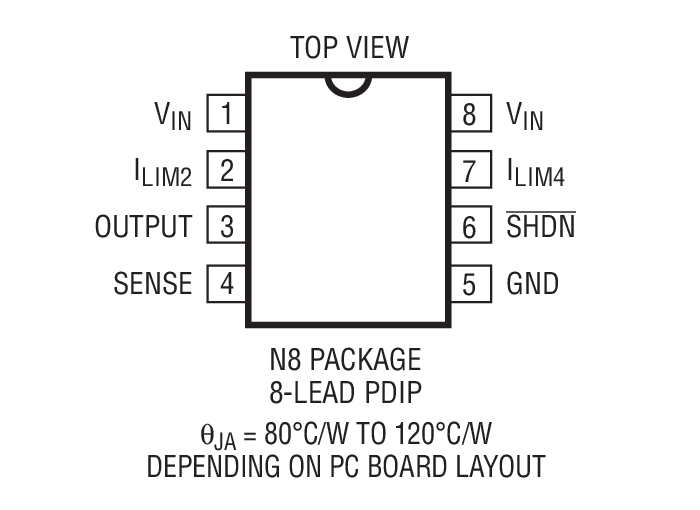

• 采用 8 引脚 PDIP 和 SO 封装、3 引脚 SOT-223 封装、5 引脚表面贴装型 DD 封装和通孔 TO-220 封装

产品详情和应用

LT^®1175 是一款微功率、低压差负稳压器。它具有 45μA 静态电流，并在停机模式中减小至 10μA。一种新型基准放大器拓扑结构实现了精准的 DC 特性，并能够利用极宽范围的输出电容值来保持上佳的环路稳定性。凭借一种独特的功率晶体管抗饱和设计，该器件获得了非常低压差电压和高效率。可以提供可调或固定 5V 器件版本。

多项新功能使 LT1175 非常容易使用。SHDN 引脚可直接连接至正或负逻辑电平。用户可以选择 200mA、400mA、600mA 和 800mA的电流限值。可强制输出电压反向，而不会导致器件损坏或发生闭锁。与先前的一些设计不同，这款器件对压差情况下的静态电流增加进行了有效的限制。

LT1175 具有完整的欠压保护以及电流限制、功率限制和热停机功能。对于微功率工作电流条件下的高温运作问题给予了特别的关注，从而可防止输出电压在无负载状况下上升。LT1175 采用 8 引脚 PDIP 和 SO 封装、3 引脚 SOT-223 封装、5 引脚表面贴装型 DD 封装和通孔 TO-220 封装。8 引脚 SO 封装为实现低热阻进行了特别设计。
