• 节省空间的 SOT-223 表面贴装型封装
• 三端可调或固定 2.85V、3.3V、5V 输出
• 800mA 输出电流
• 可在低至 1V 压差的条件下运作
• 在多种电流水平上提供保证压差电压
• 0.2% 的最大电压调整率
• 0.4% 的最大负载调整率

产品详情和应用

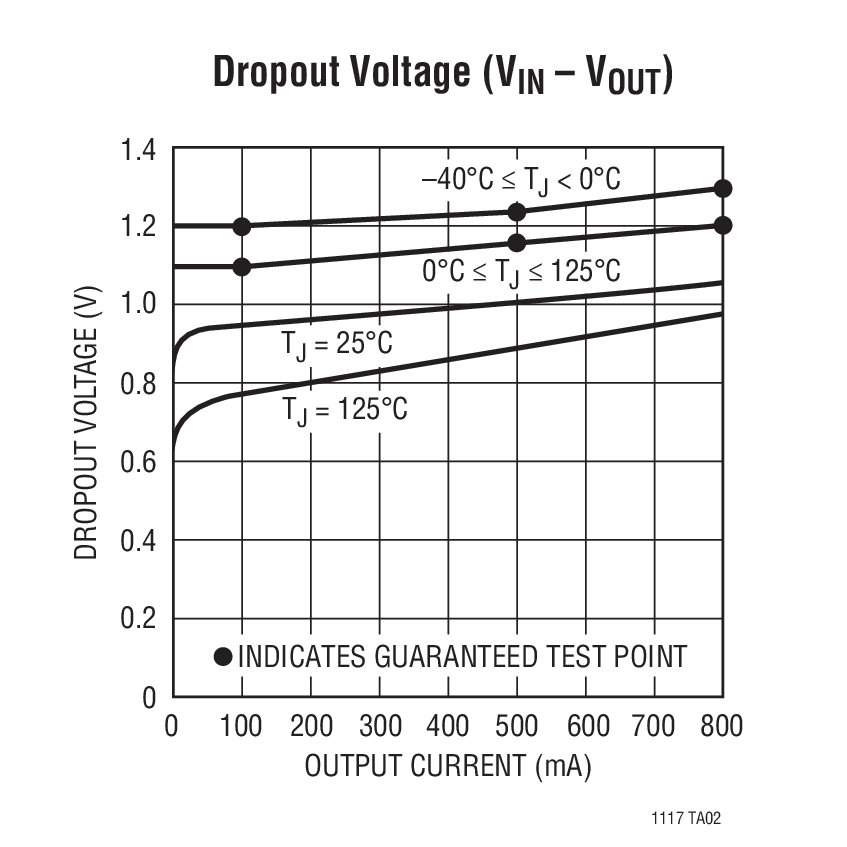

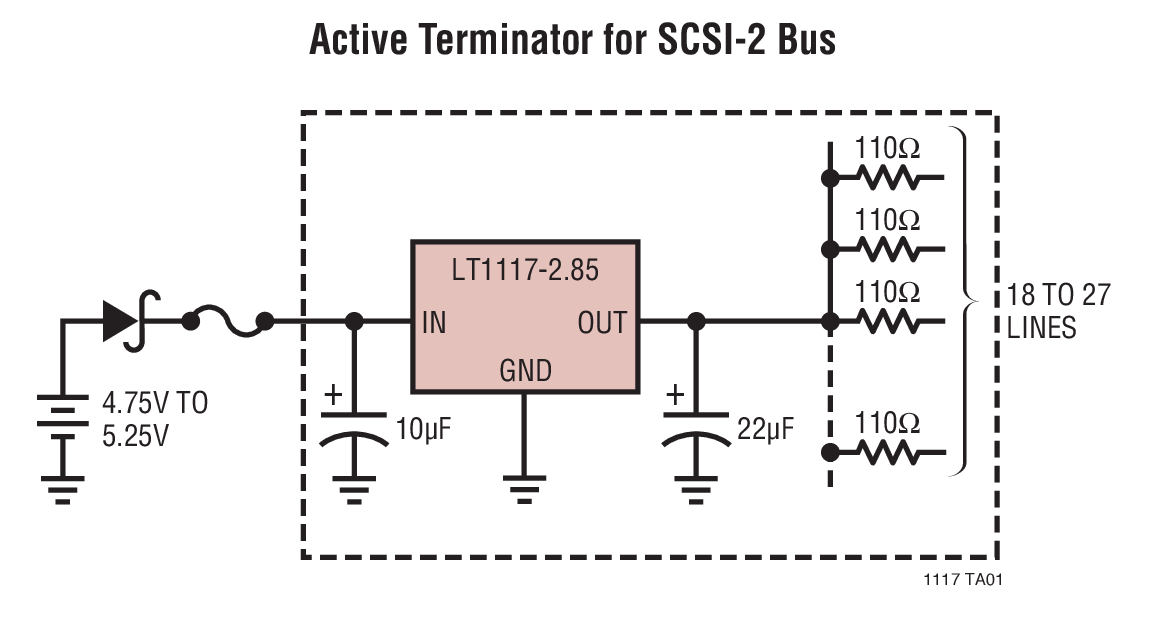

LT^®1117 是一款正低压差稳压器，专为提供高达 800mA 的输出电流而设计。该器件可提供一种可调输出电压版本和固定输出电压版本 (2.85V、3.3V 和 5V)。2.85V 版本是为在 SCSI 总线的有源终端器中使用而特别设计。所有的内部电路均专为在低至 1V 的输入至输出差分电压条件下运作而设计。在 800mA 电流条件下，压差电压保证处于 1.2V 的最大值，并随着负载电流的下降而减小。片内修整将基准/输出电压调节至 ±1% 以内。对电流限值也进行了修整，以较大限度地减小过载情况下稳压器和电源电路上所承受的应力。

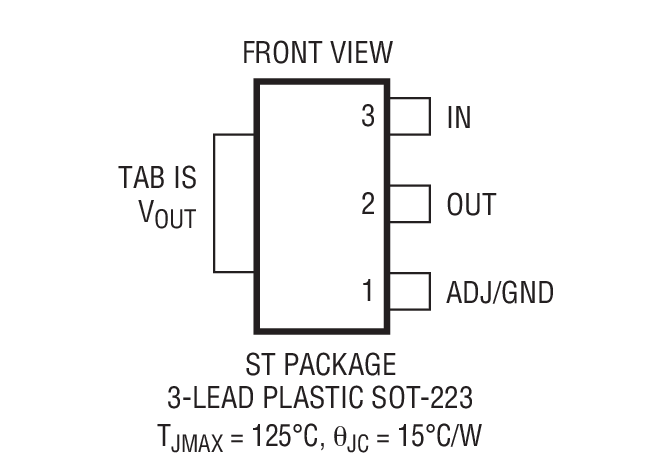

该器件采用扁平的表面贴装型 SOT-223 封装，因而可在那些空间受限的应用中使用。LT1117 需要一个最小 10μF 的输出电容以实现稳定性。大多数稳压器设计中都采用了具有该数值或更大数值的输出电容器。

PNP 型稳压器会有多达 10% 的输出电流被作为静态电流而浪费掉，LT1117 则与之不同，该器件的静态电流将流入负载，从而提升了效率。
