特性

• 固定(ADP322)和可调(ADP323)的输出电压选项
• 偏置电压范围(VBIAS)：2.5 V至5.5 V
• LDO输入电压范围（VIN1/VIN2、VIN3）：1.8 V至5.5 V
• 三个200 mA低压差调节器(LDO)

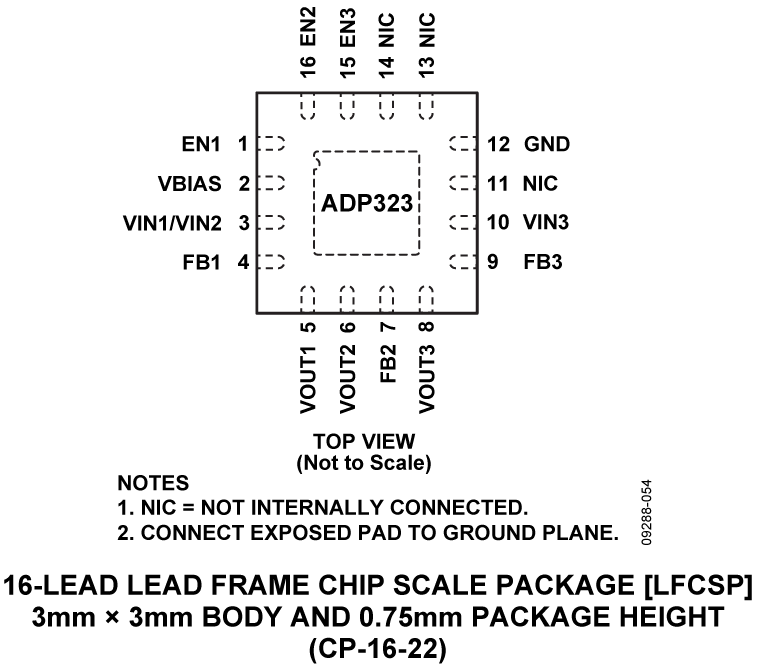

• 16引脚、3 mm × 3 mm LFCSP封装
• 初始精度：±1%
• 利用1 μF陶瓷输出电容便可稳定工作
• 无需噪声旁路电容
• 3个独立的逻辑控制使能引脚
• 过流和热保护

主要规格

• 高PSRR
  • PSRR：76 dB（最高至1 kHz）
  • PSRR：70 dB (10 kHz)
  • PSRR：60 dB (100 kHz)
  • PSRR：40 dB (1 MHz)
• 低输出噪声
  • 24 μV rms（典型输出噪声，V_OUT = 1.2 V）
  • 43 μV rms（典型输出噪声，V_OUT = 2.8 V）
• 出色的瞬态响应性能
• 低压差：110 mV（200 mA负载）
• 典型接地电流：85 μA（空载，所有LDO均使能）
• 快速开启电路：100 μs
• 每个调节器保证200 mA输出电流
• 结温范围：-40°C至+125°C

产品详情和应用

ADP322/ADP323 是200 mA三路输出LDO，集高电源抑制比(PSRR)、低噪声、低静态电流和低压差于一体，可延长便携式设备的电池使用时间，适合对性能和电路板空间要求严苛的无线应用。

在频率高达100 kHz时，ADP322/ADP323能保持60 dB以上的电源抑制性能，而所需的电压裕量则很低。与LDO竞争产品相比，ADP322/ADP323的噪声低得多，而且不需要噪声旁路电容。

ADP322/ADP323提供16引脚3 mm × 3 mm小型LFCSP封装，利用1 μF ±30%小陶瓷输出电容便可稳定工作，因此能以最小的电路板面积满足各种便携式电源需求。

ADP322可提供0.8 V至3.3 V范围内的多种输出电压组合，并提供过流和热保护，防止器件在不利条件下受损。APDP323为可调三通道LDO；利用每路输出的两个电阻，可以将输出电压配置为0.5 V至5 V范围内的任意值。

应用

• 移动电话
• 数码相机和音频设备
• 便携式和电池供电设备
• 便携式医疗设备
• 后置DC-DC调节
