特性

• 输出电流：750mA / 250mA

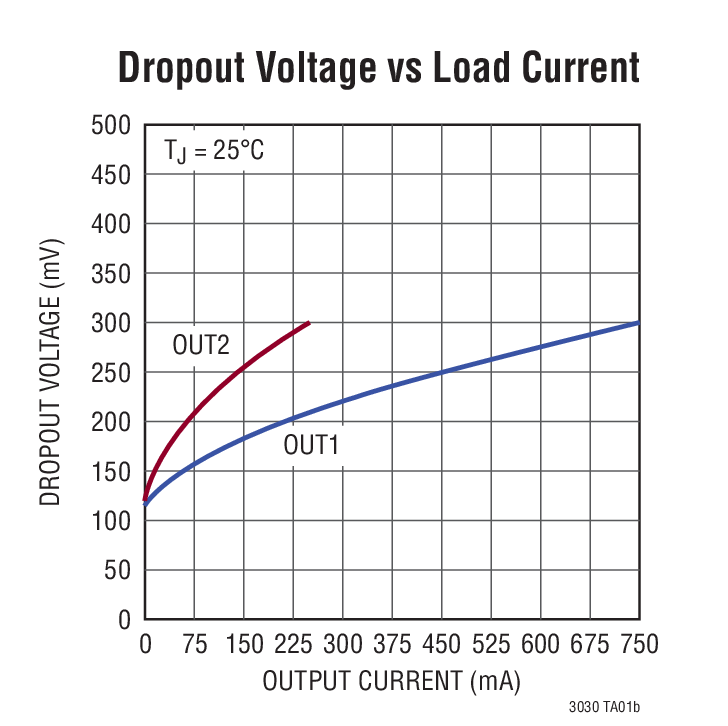

• 低压差电压：300mV
• 低噪声：20μV_RMS (10Hz 至 100kHz)
• 低静态电流：120μA / 75μA
• 宽输入电压范围：1.7V 至 20V
• 可调输出：1.220V 基准电压
• 停机静态电流：<1μA
• 采用 10μF / 3.3μF (最小值) 输出电容器可稳定
• 采用陶瓷电容器、钽电容器或铝电解电容器可稳定
• 用于停机逻辑或 UVLO 功能的精准门限
• 用于每个输出的 PWRGD 标记
• 反向电池和反向输出至输入保护
• 具折返的电流限制和热停机功能

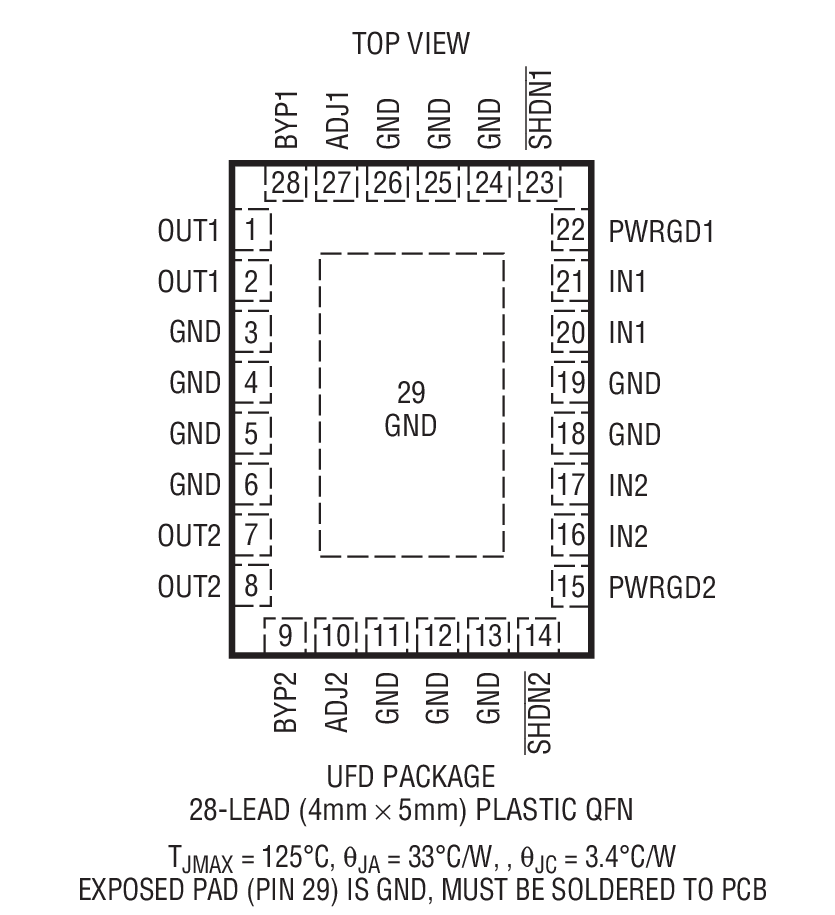

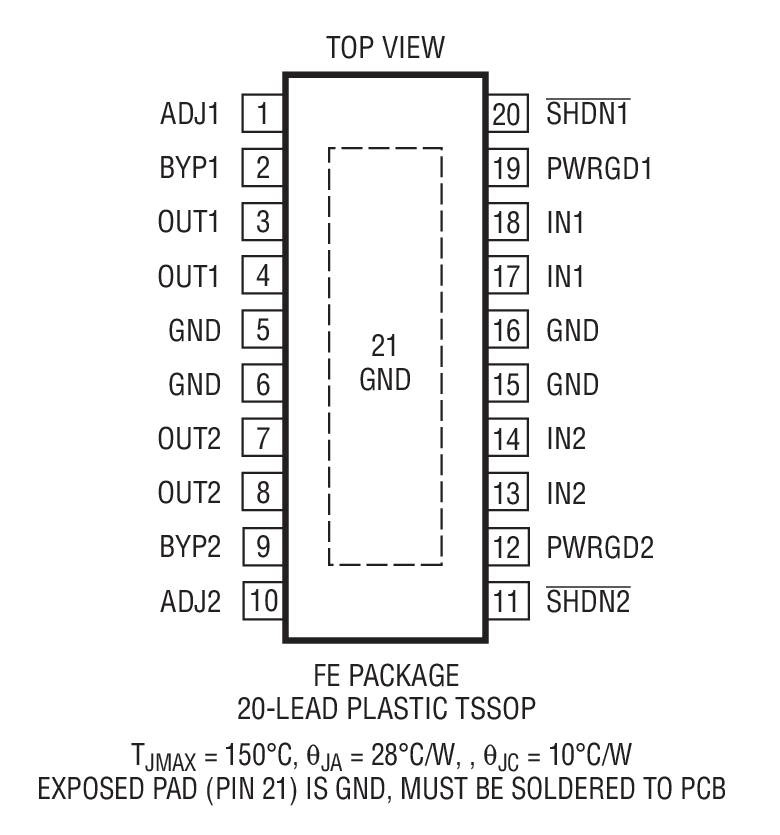

• 耐热性能增强型 20 引脚 TSSOP 封装和 28 引脚 (4mm x 5mm) QFN 封装



产品详情和应用

LT^®3030 是一款双通道、微功率、低噪声、低压差线性稳压器。该器件的运作既可采用公共输入电源，也可为每个通道使用独立的输入电源，输入电压范围为 1.7V 至 20V。输出 1 / 输出 2 分别提供 750mA / 250mA 电流以及一个 300mV 的典型压差电压。利用一个外部 10nF 旁路电容器，输出噪声仅为 20μV_RMS (在 10Hz 至 100kHz 的带宽内)。该器件专为在电池供电型系统中使用而设计，120μA / 75μA 的低静态电流使其成为一种理想的选择。在停机模式中，静态电流减小至 1μA 以下。停机控制对于每个通道是独立的，而且其精准逻辑门限提供了电压闭锁功能。LT3030 包括一个用于每个通道的 PWRGD 标记，可指示输出调节状态。

LT3030 利用低 ESR 陶瓷输出电容器 (所需的最小电容值仅为 10μF / 3.3μF) 优化了稳定性和瞬态响应。

内部电路可提供反向电池保护、反向电流保护、具折返的电流限制和具迟滞的热停机功能。可调输出电压器件具有一个 1.220V 基准电压。LT3030 采用耐热性能增强型 20 引脚 TSSOP 封装和 28 引脚扁平 (4mm x 5mm x 0.75mm) QFN 封装。

• 通用型线性稳压器
• 电池供电型系统
• 微处理器内核 / 逻辑电源
• 用于开关电源的后置稳压器
• 电源的跟踪 / 排序
