ADI亚德诺 ADM7171 产品介绍
2026-03-09
0次
特性
- 输入电压范围：2.3 V 至 6.5 V
- 最大负载电流：1 A
- 低噪声：100 Hz 至 100 kHz 时为 5 μV rms，不依赖于输出电压
- 快速瞬态响应：1 mA 至 500 mA 负载阶越时为 1.5 μs
- 100 kHz 时为 60 dB PSRR
- 低电压差：500 mA 负载时为 42 mV，VOUT = 3 V
- 初始精度：−0.5%（最小值），+1%（最大值）
- 线路、负载和温度的精度：±1.5%
- 空载时静态电流 IGND = 0.7 mA
- 低关断电流：VIN = 5 V 时为 0.25 μA
- 在使用 4.7 μF 小陶瓷型输出电容的情况下稳定工作
- 可调和固定输出电压选项：1.2 V 至 5.0 V
- 从 1.2 V 至 VIN − VDO 的可调整输出
- 精密启用
- 可调软启动

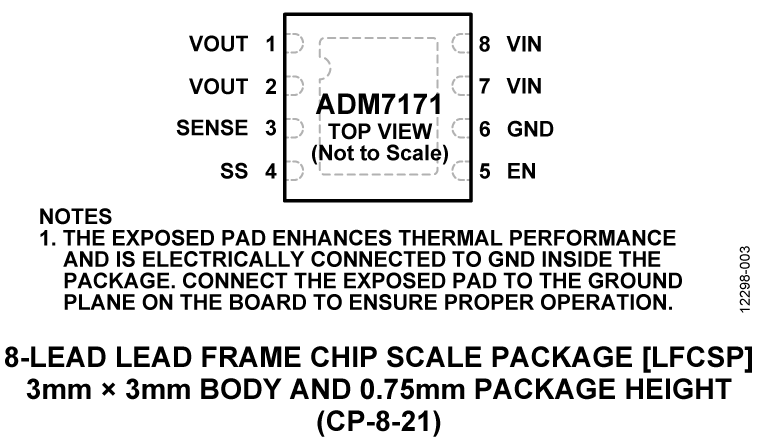

- 8 引脚 3 mm × 3 mm LFCSP 封装
产品详情和应用
ADM7171 是一款 CMOS、低压差 (LDO) 线性稳压器，采用 2.3 V 至 6.5 V 电源工作，可提供高达 1 A 的输出电流。这款高输出电流 LDO 非常适合对依靠 6 V 到低至 1.2 V 电源轨工作的高性能模拟和混合信号电路实施稳压。该器件采用先进的专有架构，提供高电源抑制比和低噪声，仅需一个4.7 μF小陶瓷输出电容器，便可实现卓越的电压和负载瞬态响应。负载瞬态响应通常为1.5 μs (对于 1 mA 至 500 mA 负载阶跃)。
ADM7171 可提供 17 种固定输出电压选项。具有以下输出电压选项的器件有现货供应：1.3 V、1.8 V、2.5 V、3.0 V、3.3 V、4.2 V和5.0 V。具有其他电压选项的器件需要专门订购：1.5 V、1.85 V、2.0 V、2.2 V、2.7 V、2.75 V、2.8 V、2.85 V、3.8 V 和 4.6 V。另外，还提供一款可调型版本，该版本可利用一个外部反馈分压器提供介于 1.2 V 至 VIN − VDO 之间的输出电压。
通过软启动引脚可调节启动时间，从而控制浪涌电流。 采用 1 nF 软启动电容时，典型启动时间为 1.0 ms。
ADM7171 稳压器输出噪声电压 5 μV rms，这与输出电压无关。 ADM7171可提供 8 引脚、3 mm × 3 mm LFCSP 封装，因此它不仅是非常紧凑的解决方案，还能为需要高达 1 A 输出电流的应用提供卓越的热性能，其外形扁平且占板面积小巧。
应用
- 针对噪声敏感型应用的稳压： ADC 和 DAC 电路、精准放大器、PLL/VCO 和时钟 IC
- 通信和基础设施
- 医疗健康
- 工业与仪表
