特性

• 输出电流：5A

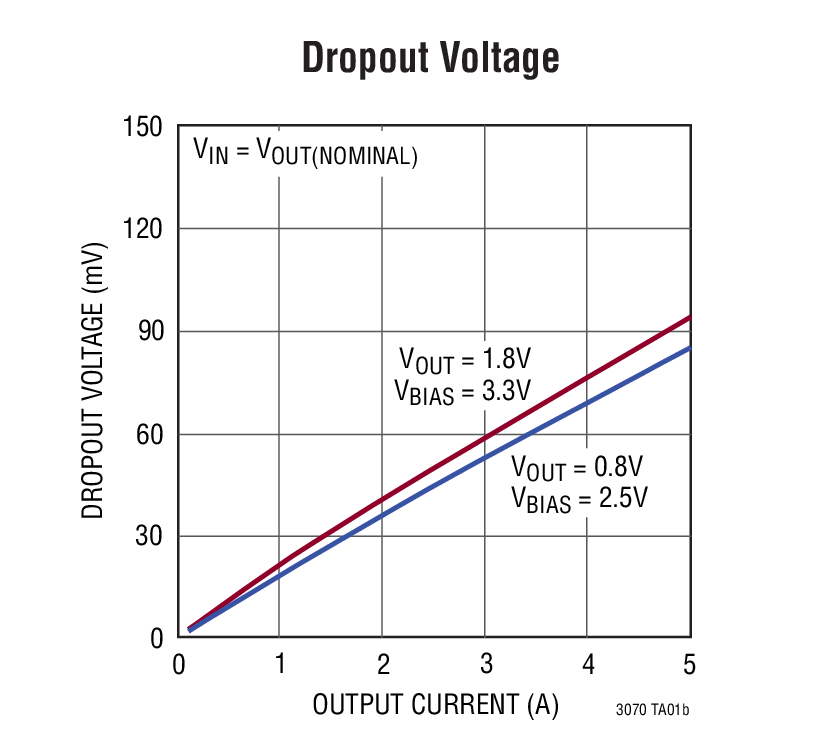

• 压差电压：85mV (典型值)
• 数字可编程 V_OUT：0.8V 至 1.8V
• 数字输出裕度调节：±1%、±3% 或 ±5%
• 低输出噪声：25μV_RMS (10Hz 至 100kHz)
• 可并联多个器件以提供 10A 或更高电流
• 精准电流限值：±20%
• 在整个电压、负载和温度范围内提供 ±1% 的准确度
• 可在采用低 ESR 陶瓷输出电容器 (最小电容值为 15μF) 时保持稳定
• 高频 PSRR：30dB (在 1MHz)
• 使能功能负责输出的接通 / 关断控制
• VIOC 引脚用于控制降压型转换器，以保持低功耗并优化效率
• PWRGD (电源良好) / UVLO (欠压闭锁) / 热停机标记
• 具折返保护功能的电流限制
• 热停机

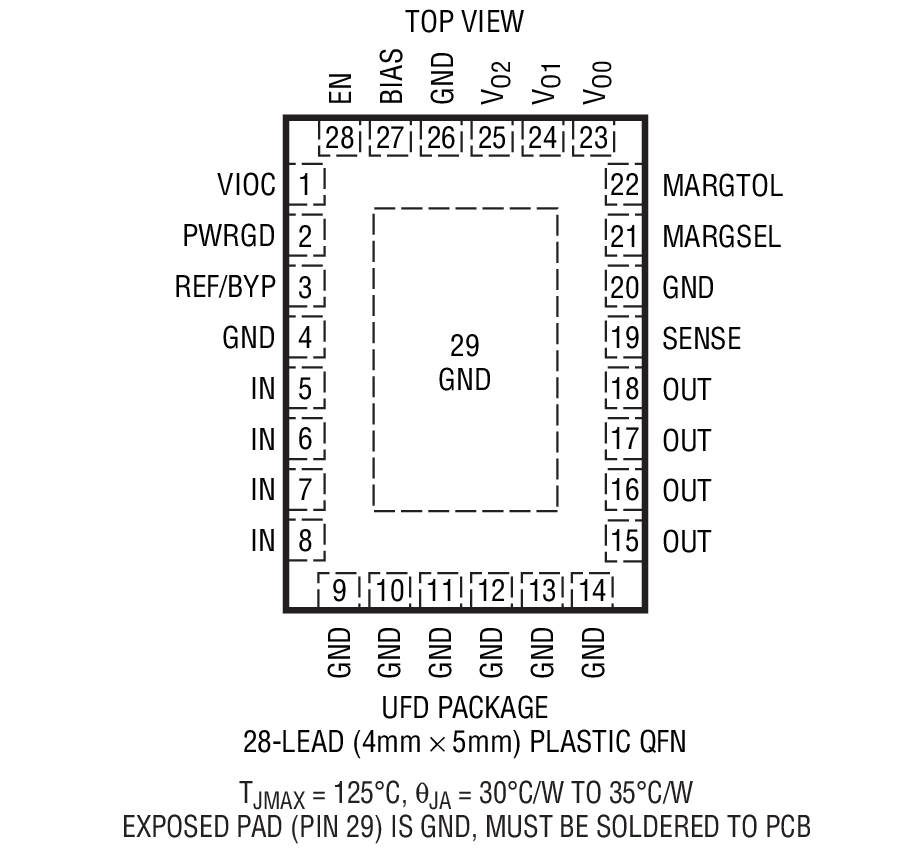

• 28 引脚 (4mm x 5mm x 0.75mm) QFN 封装



产品详情和应用

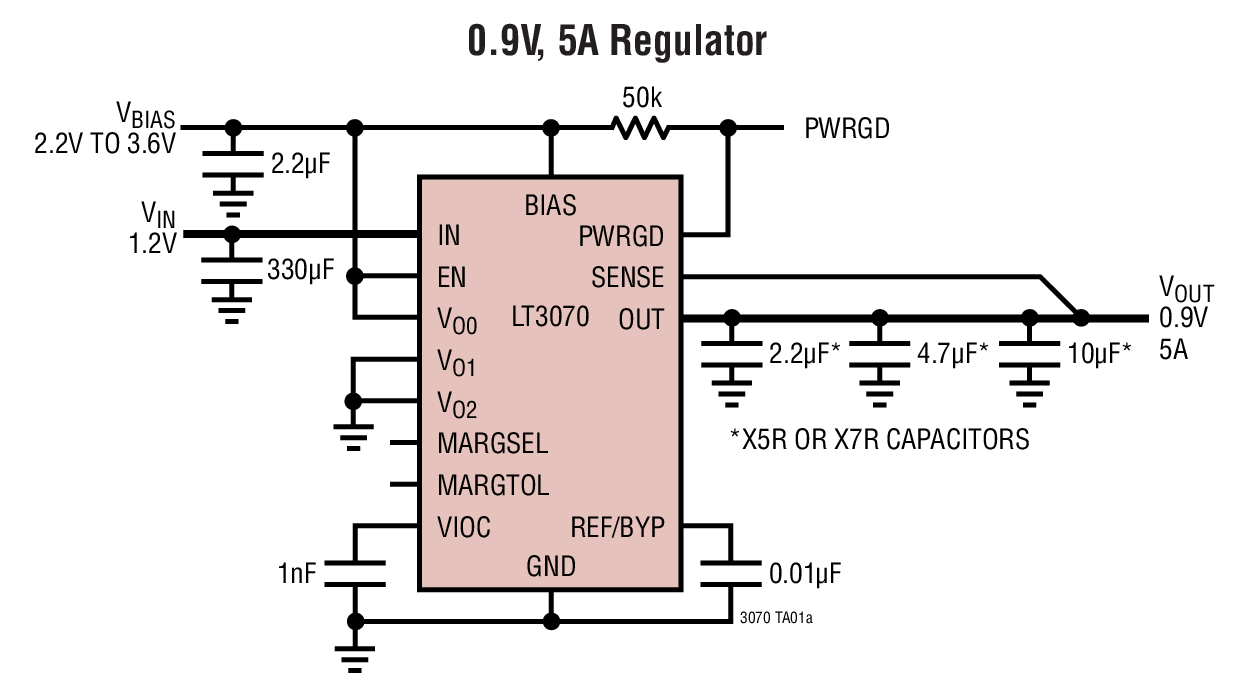

LT^®3070 是一款低电压、UltraFast^™ 瞬态响应线性稳压器。该器件可提供高达 5A 的输出电流和一个 85mV 的典型压差电压。一个 0.01μF 的基准旁路电容器将输出电压噪声降低至 25μVRMS。LT3070 的高带宽允许使用低 ESR 陶瓷电容器，从而免除了大容量电容并节省了成本。LT3070 所具备的诸多特点使其非常适合于高性能 FPGA、微处理器或敏感的通信电源应用。

可以采用数字方式来选择输出电压 (可选范围为 0.8V 至 1.8V，50mV 增量)。一种裕度调节功能允许用户以 ±1%、±3% 或 ±5% 的增量来调节系统输出电压。该 IC 纳入了一种独特的跟踪功能，用于控制一个给 LT3070 输入供电的降压型稳压器。这种跟踪功能用于驱动降压型稳压器，以将 LT3070 的输入电压保持在 V_OUT + 300mV，从而较大限度降低了功耗。

该器件的内部保护功能包括 UVLO、反向电流保护、具功率折返的精准电流限制和热停机。LT3070 稳压器采用耐热性能增强型 28 引脚、4mm x 5mm QFN 封装。

应用

• FPGA 和 DSP 电源
• ASIC 和微处理器电源
• 服务器和存储装置
• 后置降压调节和电源隔离
