特性

• 偏置电压范围(VBIAS)：2.5 V至5.5 V
• LDO输入电压范围（VIN1/VIN2、VIN3）：1.8 V至5.5 V
• 三个200 mA低压差调节器

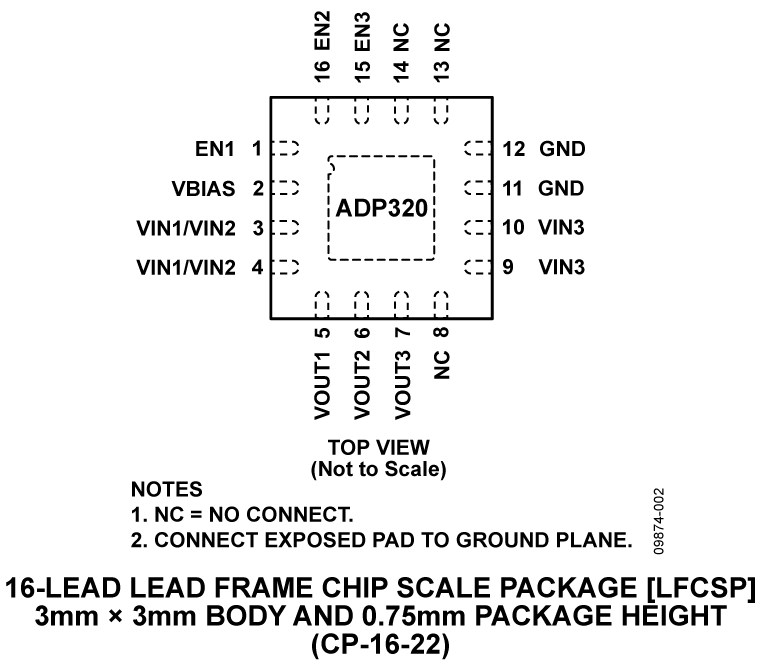

• 16引脚、3 mm × 3 mm LFCSP封装
• 初始精度：±1%
• 采用1 µF陶瓷输出电容便可稳定工作
• 无需噪声旁路电容
• 3个独立的逻辑控制使能引脚
• 过流和热保护
主要规格特性
• 高PSRR
  • 76 dB（最高至1 kHz）
  • PSRR：70 dB (10 kHz)
  • PSRR：60 dB (100 kHz)
  • PSRR：40 dB (1 MHz)
• 低输出噪声
  • 24 µV rms（典型输出噪声，VOUT = 1.2 V）
  • 43 µV rms（典型输出噪声，VOUT = 2.8 V）
• 出色的瞬态响应性能
• 典型接地电流：85 μA（空载，所有LDO均使能）
• 快速开启电路：100 ms
• 每个调节器保证200 mA输出电流
• 结温范围：-40°C至+125°C

产品详情和应用

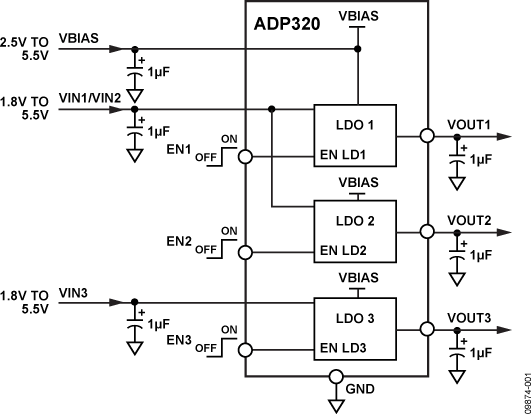

ADP320是一款200 mA三路输出LDO，集高电源抑制比(PSRR)、低噪声、低静态电流和低压差于一体，适合对性能和电路板空间要求严苛的无线应用。

ADP320三通道LDO的低静态电流、低压差和宽输入电压范围可延长便携式设备的电池使用时间。在频率高达100 KHz时，该器件能保持60 dB以上的电源抑制性能，而所需的电压裕量则很低。与LDO竞争产品相比，ADP320的噪声低得多，而且不需要噪声旁路电容。

ADP320提供16引脚3x3mm小型LFCSP封装，利用1 μF ±30%小陶瓷输出电容便可稳定工作，因此能以最小的电路板面积满足各种便携式电源需求。

ADP320在0.8 V至3.3 V范围内可提供多种输出电压组合，并提供过流和热保护，防止器件在不利条件下受损。

• 移动电话
• 数码相机和音频设备
• 便携式和电池供电设备
• 便携式医疗设备
• 后置DC-DC调节
