ADI亚德诺 ADPL40502 产品介绍

2026-03-09 0次

特性

低噪声：20μV_RMS
无需噪声旁路电容器
在使用 1 μF 陶瓷输入和输出电容时可稳定工作
最大输出电流：200mA
输入电压范围：2.2V 至 5.5V
低静态电流
- I_GND = 20 μA，I_OUT = 0 μA
- I_GND = 290 μA，I_OUT = 200 mA
低关断电流：<1μA;
低电压差：I_{OUT 处为 150mV}
初始精度：±1%

线路、负载和温度准确度：±2.5%
7 个固定输出电压选项：1.2V、1.5V、1.8V、2.5V、2.8V、3.0V 和 3.3V
10kHz 时的 PSRR 性能为 70dB
电流限制和热过载保护
逻辑控制使能
EN 输入上的内部下拉电阻；
5 引线、薄型小外形晶体管封装
6 引线、引线框架芯片级封装

产品详情和应用

ADPL40502 是一款低噪声、低压差 (LDO) 线性稳压器，工作电压为 2.2V 至 5.5V，可提供高达 200mA 的输出电流。200mA 负载下的低压差为 150mV，可提高效率并允许在宽输入电压范围内运行。

ADPL40502 采用创新的电路拓扑，无需旁路电容即可实现低噪声性能，使其成为噪声敏感的模拟和射频应用的理想选择。ADPL40502 还实现了低噪声性能，同时不影响电源抑制比 (PSRR) 或瞬态线路和负载性能。ADPL40502 在 200 mA 负载时具有 290 μA 低工作电源电流，适用于电池供电便携设备。

ADPL40502 在 EN 输入上包含一个内部下拉电阻。

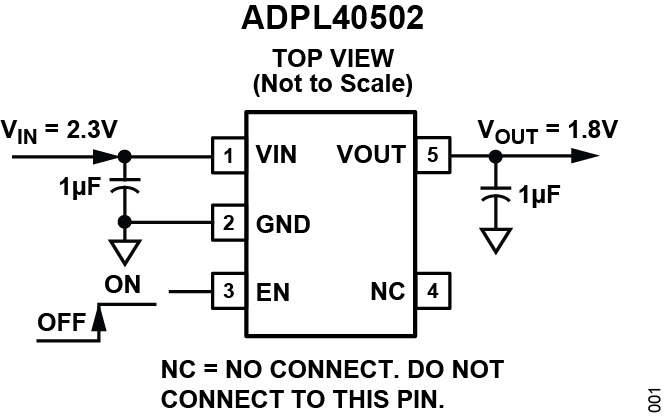

ADPL40502 专门为使用微型 1 μF ±30% 陶瓷输入和输出电容器时的稳定运行而设计，以满足高性能、空间受限应用的要求。

ADPL40502 具有 7 种固定输出电压选项，范围从 1.2V 至 3.3V。

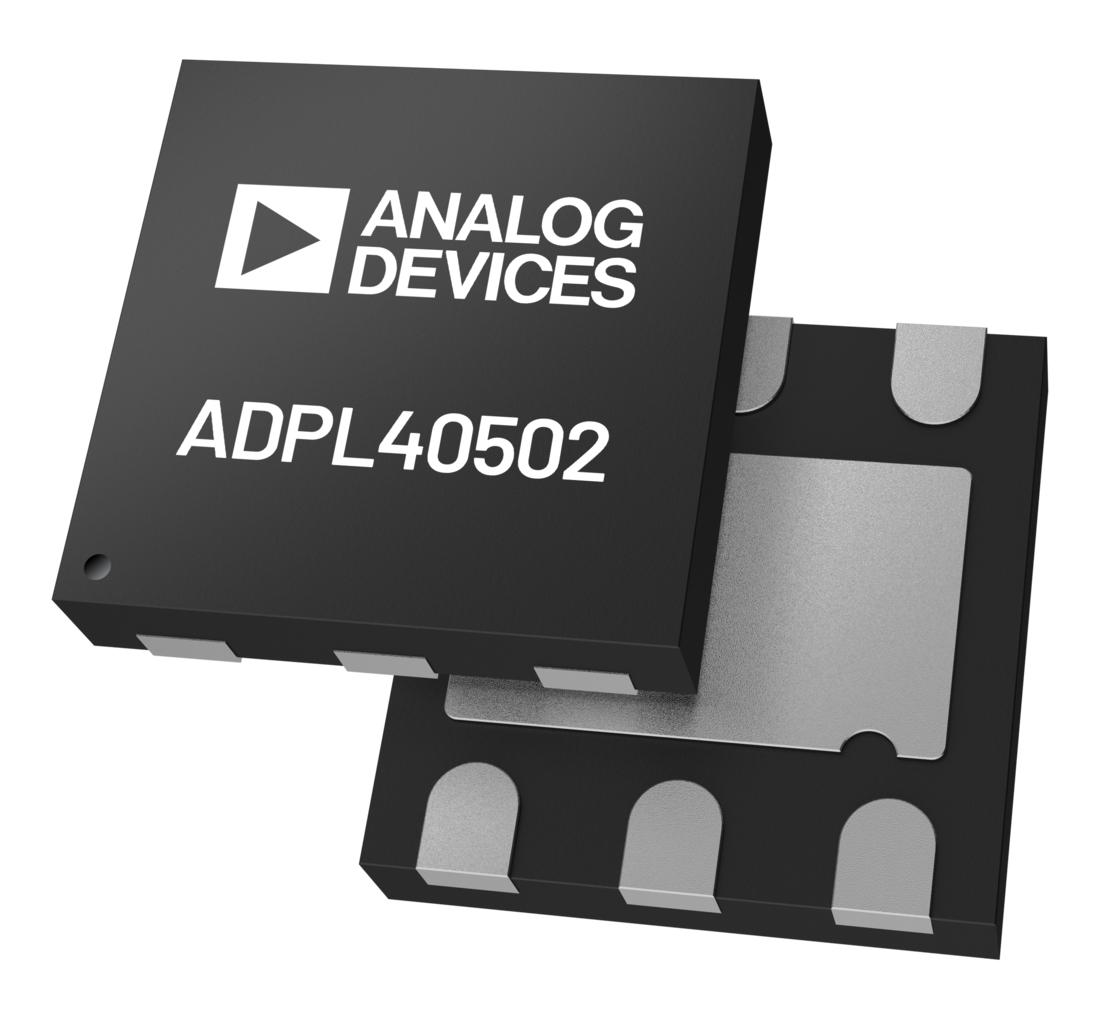

短路和热过载保护电路可防止恶劣条件下的损坏。ADPL40502 采用微型 5 引脚 TSOT 封装和 6 引脚 2mm x 2mm LFCSP 封装，是最小尺寸解决方案，可满足各种便携式电源应用的要求。

应用

RF、压控振荡器 (VCO) 和锁相环 (PLL) 电源
移动电话
数码相机和音频设备
便携式和电池供电设备
后级直流/直流调节
便携式医疗设备
