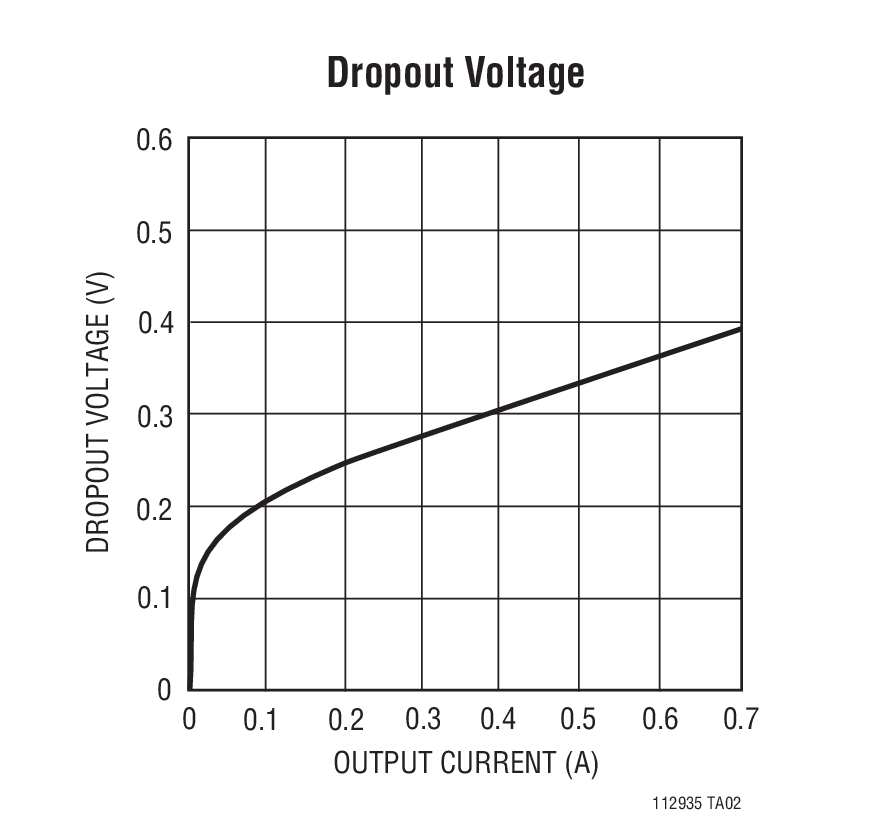

• 400mV 压差电压
• 700mA 输出电流
• 50μA 静态电流
• 无需保护二极管
• 3.8V 至 30V 可调输出范围
• 3.3V 至 5V 固定输出电压
• 压差条件下的受控静态电流

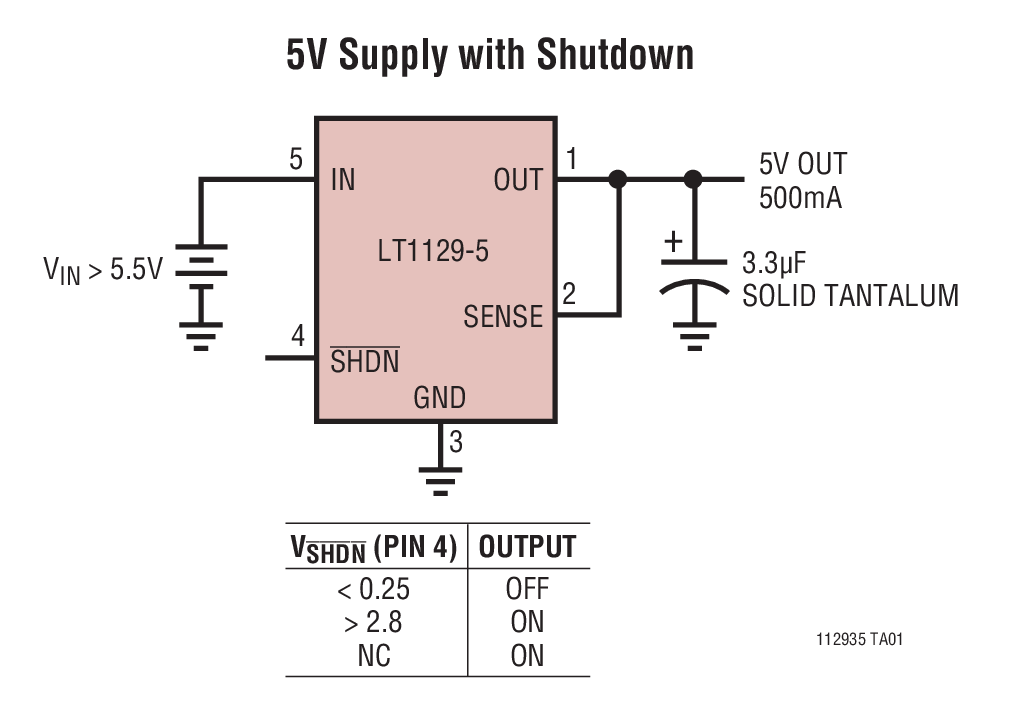

• 具停机功能
• 停机模式中的静态电流为 16μA
• 可稳定于采用 3.3μF 输出电容器
• 反向电池保护
• 无反向输出电流
• 具热限制功能

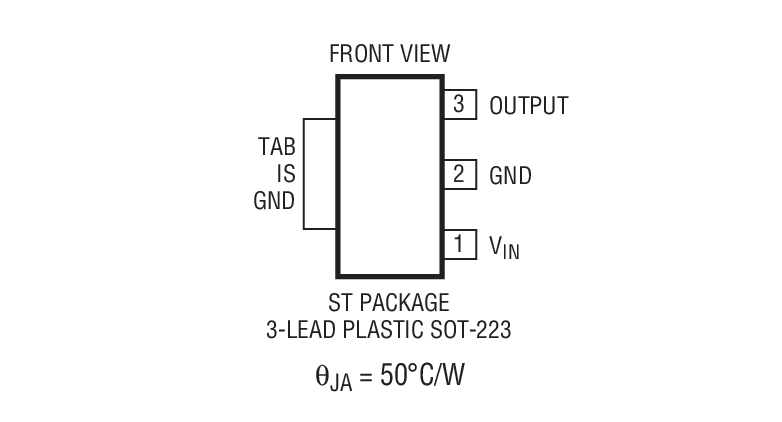

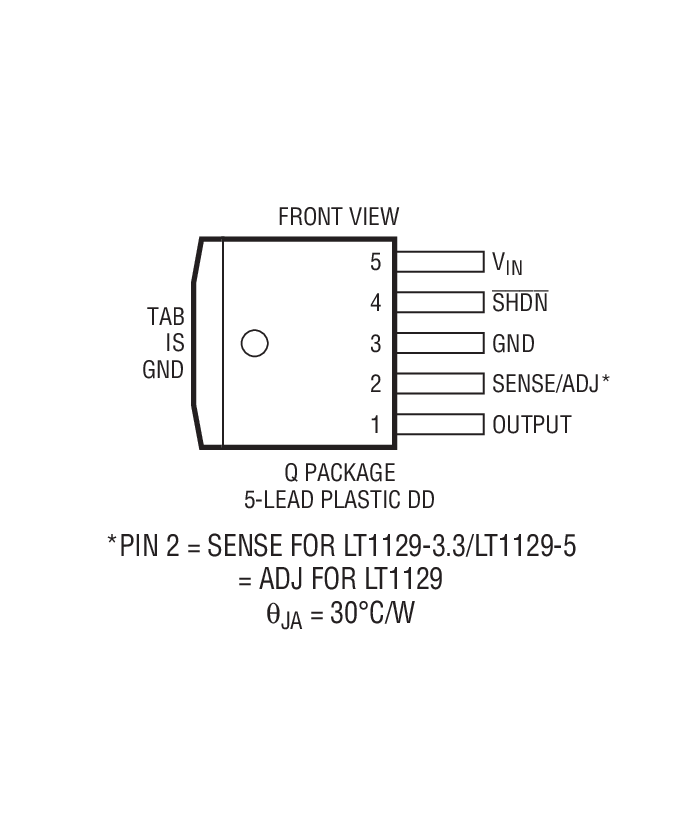

• 表面贴装型 SOT-223 和 DD-Pak 封装

产品详情和应用

LT^®1129 / LT1129-3.3 / LT1129-5 是具停机功能的微功率低压差稳压器。这些器件能够在压差电压为 400mV 的条件下 (在最大输出) 提供 700mA 的输出电流。它们专为在电池供电型系统中使用而设计，低静态电流 (在工作期间为 50μA，而在停机模式中则为 16μA) 使其成为一种理想的选择。在压差条件下，静态电流不会上升，这与许多其他的低压差 PNP 稳压器是不同的。

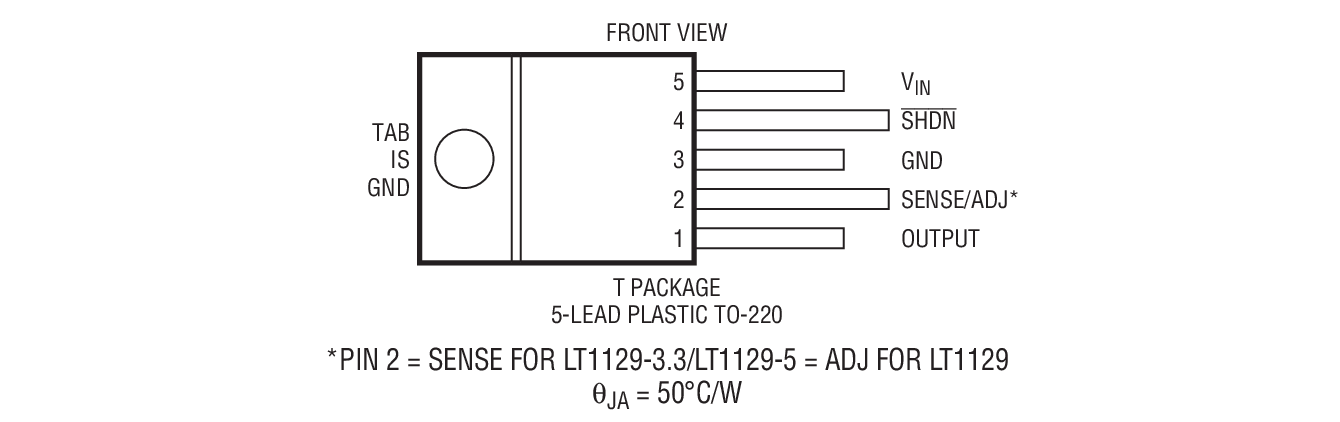

LT1129 / LT1129-3.3 / LT1129-5 的其他特点包括在采用小输出电容器的情况下能正常运作。它们可在输出端上采用仅 3.3μF 的电容器时保持稳定，而大多数老式器件则需要采用 10μF 至 100μF 的输出电容器来实现稳定。另外，输入可以连接至地或一个反向电压，而不会产生从输出端流至输入端的反向电流。这使得 LT1129 / LT1129-3.3 / LT1129-5 非常适合于备用电源场合，在这些场合中，输出被保持于高电平和输入处于地电位或被反向。在这些条件下，从输出引脚流至地的电流将仅为 16μA。这些器件采用 5 引脚 TO-220、5 引脚 DD-Pak 和 3 引脚 SOT-223 封装。
